Подробная информация о продукции

Created with Pixso. Дом Created with Pixso. продукты Created with Pixso.
Гироскоп акселерометра IMU
Created with Pixso.

Сенсор высокопроизводительной инерциальной единицы измерения низкого дрейфа для БПЛА и интеллектуального вождения

Сенсор высокопроизводительной инерциальной единицы измерения низкого дрейфа для БПЛА и интеллектуального вождения

Сенсор высокопроизводительной инерциальной единицы измерения низкого дрейфа для БПЛА и интеллектуального вождения

Наименование марки: Firepower
Номер модели: GI200F-A0
МОК: 1
цена: Подлежит обсуждению
Условия оплаты: T/T
Способность к поставкам: 1000 в месяц
Подробная информация
Описание продукта
Подробная информация
Место происхождения:
Китай
Сертификация:
CE
Наименование продукта:
Ускоритель ИМУ Гиро
Грио-объем:
500 градусов в секунду
Дифференциация Грио Аллана:
2град/ч
Отклонение allan акселерометра:
0.1mg
Сфера действия акселерометра:
16G
Интерфейс связи:
1-канальный SPI/UART
Точность коэффициента шкалы Gryo:
00,3%
Напряжение питания:
3.3В
Упаковывая детали:
губка/коробка
Поставка способности:
1000 в месяц
Выделить:

Сенсор высокопроизводительной инерциальной единицы измерения

,

Интеллектуальный датчик инерциальной единицы измерения вождения

,

Беспилотные летательные аппараты Инерциальный датчик измерения

Описание продукта

Низкий дрейфВысокая производительностьДатчик инерциальной единицы измеренияБПЛА и интеллектуальное вождение



Описание продукта



GI200F-A0-IMU представляет собой инерционную единицу измерений (IMU) на основе технологии микрообработки (MEMS), с встроенным высокопроизводительным гироскопом MEMS и акселерометром MEMS,с выходом 3 угловых скоростей и 3 ускорения.

GI200F-A0-IMU обладает высокой надежностью и сильной адаптивностью к окружающей среде. Благодаря совмещению различного программного обеспечения продукт может широко использоваться в интеллектуальном вождении, тактических и промышленных БПЛА,Интеллектуальные боеприпасы, поисковик, мобильная связь, картография, стабильная платформа и другие области.



Основная область применения

  1. Интеллектуальное вождение
  2. Тактические и промышленные БПЛА
  3. Умные боеприпасы
  4. Поисковик
  5. Коммуникация в движении
  6. Картографирование
  7. Стабилизируйте платформу.



Основные функции

  1. Цифровой гироскоп с тремя осями:
    1. Динамический диапазон измерений ± 500o/s;
    2. Стабильность с нулевым уклоном: 10 °/h (GJB, 10 s), 2,0 °/h (ALLAN);
  2. Триаксиальный цифровой акселерометр:
    1. Динамический диапазон измерений ± 16 g;
    2. Стабильность при нулевой предвзятости: 0,5 мг (GJB, 10 с), 0,1 мг (ALLAN);
  3. Высокая надежность: MTBF > 20000 h;
  4. Гарантированная точность в пределах полного температурного диапазона (-40 °C ~ 70 °C): встроенный высокопроизводительный алгоритм калибровки температуры и компенсации;
  5. Подходит для работы в условиях сильных вибраций;
  6. Интерфейс 1 канал SPI, 1 канал UART.



Индекс эффективности



Параметр Условия испытаний Минимальная стоимость Типичная стоимость Максимальное значение Единица
Гиро Динамический диапазон измерений 　     500 О/с
Стабильность с нулевым уклоном Дифференциация Аллана   2 　 o/h
Среднее время 10 с (-40 °C ~ + 70 °C, постоянная температура)   10 　 o/h
Нулевая предвзятость Диапазон нулевой предвзятости   ±0.5 　 О/с
Изменение нулевой предвзятости по всему температурному диапазону1   ±0.5 　 О/с
Коэффициент масштаба Точность коэффициента масштаба   0.3 　 %
Нелинейность коэффициента масштаба   0.02 　 % ФС
Пропускная способность 　 　 200 　 Гц
Ускоритель Динамический диапазон измерений 　   16 　 g
Стабильность с нулевым уклоном Дифференциация Аллана   0.1 　 Мг
Среднее время 10 с (-40 °C ~ + 70 °C, постоянная температура)   0.5 　 Мг
Нулевая предвзятость Диапазон нулевой предвзятости   2 　 Мг
Изменение отклонения в полном диапазоне температур, значение от пика до пика1   2 　 Мг
Коэффициент масштаба Точность коэффициента масштаба   0.3 　 %
Нелинейность коэффициента масштаба   0.02 　 % ФС
Пропускная способность 　 　 200 　 Гц
Интерфейс связи 1-канальный SPI Ставка Baud     15 МГц
УВТР Ставка Baud   230.4 　 Kbps
Частота отбора проб ППИ   1000 　 Гц
УВТР 　 200 1000 Гц
Электрические характеристики Напряжение 　   3.3 　 V
Потребление энергии 　     1 W
Ripple П-П 　 　 100 mV
Структурные характеристики Размер 　   24×24×10 　 мм
Вес 　 　 10 　 g
Окружающая среда использования Рабочая температура 　 -40   70 °C
Температура хранения 　 -45   85 °C
Вибрация 　   20~2000 Гц,60,06 грамма 　
Влияние 　 　 1000 г,0.5 мс 　 　
Надежность MTBF 　   20000 　 h
Непрерывное время работы 　 　 120 　 h
1: вычисляется нулевое отклонение всего процесса изменения температуры, скорость изменения температуры ≤ 1 °C/мин, а диапазон температуры - 40 °C ~ + 70 °C;



Электрический интерфейс



Сенсор высокопроизводительной инерциальной единицы измерения низкого дрейфа для БПЛА и интеллектуального вождения 0

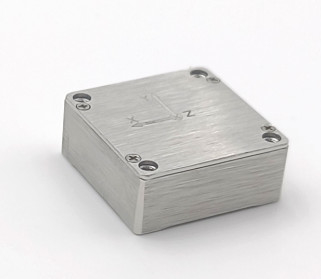

Структура продукции



Сенсор высокопроизводительной инерциальной единицы измерения низкого дрейфа для БПЛА и интеллектуального вождения 1

                L24mm x W24mm x H10mm ((L x W x H)
