Высокоточные инерциальные измерительные устройства с низким уклоном IMU 500°/S

Name: Высокоточные инерциальные измерительные устройства с низким уклоном IMU 500°/S
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: GI200H-A0
Price: 3,003.00 USD
Availability: InStock

Наименование марки:	Firepower
Номер модели:	GI200H-A0
МОК:	1
цена:	Подлежит обсуждению
Условия оплаты:	T/T
Способность к поставкам:	1000 в месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

CE ROHS

Наименование продукта:

Инерциальная единица измерения

Диапазон Gryo:

± 500°/с

Ряд измерения акселерометра:

16G

Отклонение allan акселерометра:

00,02 мг

Дифференциация Грио Аллана:

00,6 градуса в час

MTBF:

20000h

Нелинейность коэффициента эффекта масштаба гироскопа:

0.02%FS

Вибрация:

20~2000 Гц

Упаковывая детали:

Коробка с губкой

Поставка способности:

1000 в месяц

Выделить:

Инерциальные единицы измерения 500°/S

Высокоточные инерционные измерительные единицы

Инерциальные единицы измерения с низким уклоном

Описание продукта

Низкая предвзятость IMU 500deg/S диапазон высокоточные инерциальные измерительные устройства

Описание продукта

GI200H-A0-IMU - это инерциальное измерительное устройство (IMU) на основе микромеханической технологии (MEMS), с встроенным высокопроизводительным гироскопом MEMS и акселерометром MEMS,с выходом 3 угловых скоростей и 3 ускорения.
GI200H-A0-IMU имеет высокую надежность и сильную адаптивность к окружающей среде.искатель и другие поля.

Основные особенности

1) Цифровой гироскоп с тремя осями:

Динамический диапазон измерений ± 500o/s;
Стабильность при нулевой предвзятости: 3 °/ч (GJB, 10 с), 0,6 °/ч (ALLAN);

2) Цифровой триаксиальный акселерометр:

Динамический диапазон измерений ± 16 g;
Стабильность при нулевой предвзятости: 0,1 мг (GJB, 10S), 0,02 мг (ALLAN);

3)Высокая надежность: MTBF > 20000h;
4)Гарантированная точность в пределах полного температурного диапазона (-40 °C ~ 70 °C): встроенный высокопроизводительный алгоритм калибровки температуры и компенсации;
5) Подходит для работы в условиях сильных вибраций;
6)Интерфейс 1-канальный RS42

Главная АОпубликование

Тактические и промышленные БПЛА
Умные боеприпасы
Поисковик

Показатели продукции

Параметр		Условия испытаний	Точность проектирования	Единица
Гиро	Динамический диапазон измерений	-	± 500	О/с
	Стабильность с нулевым уклоном	Дифференциация Аллана (500 °/с, нормальная температура)	0.6	o/h
	Стабильность с нулевым уклоном	среднее время 10 s (-40 °C ~ + 70 °C, постоянная температура),	3	o/h
	Нулевая предвзятость	Диапазон нулевой предвзятости	0.1	О/с
		Изменение с нулевой предвзятостью по всему температурному диапазону	0.03	О/с
		Начало повторения	0.005	О/с
		Влияние линейного ускорения на уклон	0.002	o/s/g
		Влияние вибрации на нулевую предвзятость, изменение до и после вибрации	0.003	o/s/g
		Влияние вибрации на нулевую предвзятость, изменение до и во время вибрации	0.003	o/s/g
	Коэффициент масштаба	Точность коэффициента масштаба	0.2	%
	Коэффициент масштаба	Нелинейность коэффициента масштаба	0.02	% ФС
	Пропускная способность	-	200	Гц
Ускоритель	Динамический диапазон измерений	-	16	g
	Стабильность с нулевым уклоном	Дифференциация Аллана (диапазон 16 г, нормальная температура)	0.02	Мг
	Стабильность с нулевым уклоном	Среднее значение 10 с (нормальная температура, 1σ)	0.1	Мг
	Нулевая предвзятость	Диапазон нулевой предвзятости	1	Мг
		Ноль колебаний предвзятости в пределах всего диапазона температур	1	Мг
		Повторяемость запуска (1σ)	0.2	Мг
	Коэффициент масштаба	Точность коэффициента масштаба	0.3	%
	Коэффициент масштаба	Нелинейность коэффициента масштаба	0.02	% ФС
	Пропускная способность	-	200	Гц
Интерфейс связи	1-канальный SR422	Ставка Baud	460.8	МГц
Интерфейс связи	Частота отбора проб	УВТР	1000	Гц
Электрические характеристики	Напряжение	-	5±0.1	V
	Потребление энергии	-	≤ 1.5	W
	Ripple	П-П	150	mV
Структурные характеристики	Размер	Толерантность ± 0.1	38.5х44.5х21.5	мм
Структурные характеристики	Вес	Потасовка/непотасовка	70±2/45±2	g
Окружающая среда использования	Рабочая температура	-	-40 ~ 70	°C
	Температура хранения	-	-45 ~ 85	°C
	Вибрация	-	20~2000 Гц,60,06 грамма
	Влияние	-	6000 грамм,0.5 мс
Надежность	MTBF	-	20000	h
Надежность	Непрерывное время работы	-	120	h

Структура продукции

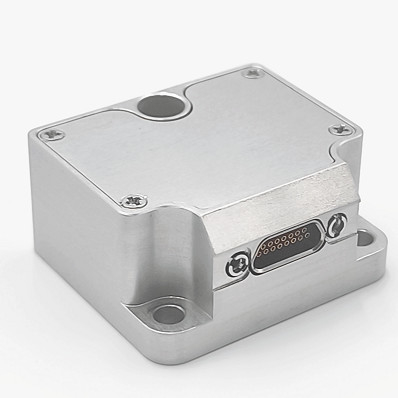

Высокоточные инерциальные измерительные устройства с низким уклоном IMU 500°/S 0
L38.5mm x W44.5mm x H21.5mm ((L x W x H)
