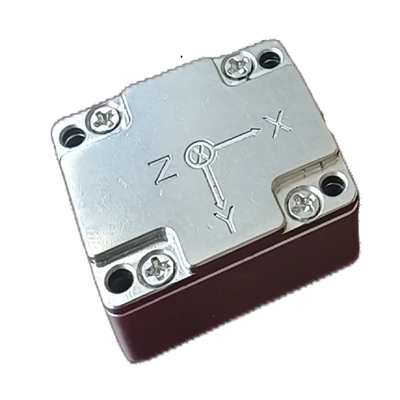

Анти-интерференция Трехосный гироскоп IMU для инерциальной навигации

Наименование марки:	Firepower
Номер модели:	GI200-A0-IMU
МОК:	1
цена:	Подлежит обсуждению
Условия оплаты:	T/T
Способность к поставкам:	1000 в месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

Наименование продукта:

ИМУ Гиро

Диапазон Gryo:

500 градусов в секунду

Отклонение allan акселерометра:

00,06 мг

Дифференциация Грио Аллана:

10,6 градуса в час

Гриоугольный случайный ход:

00,3°/√hr

Плотность шума от грио:

00,002°/s/√Hz

Потребление энергии:

1.5W

MTBF:

>20000 ч

Упаковывая детали:

Коробка с губкой

Поставка способности:

1000 в месяц

Выделить:

Три оси IMU гироскопа

Анти-интерференционный гироскоп МУМ

Инерциальная навигация IMU Gyro

Описание продукта

Анти-интерференция Трехосный гироскоп IMU для инерциальной навигации

Описание продукта

GI200-A0 (B0) -IMU - это инерциальное измерительное устройство (IMU), основанное на технологии микрообработки (MEMS), с встроенным высокопроизводительным гироскопом MEMS и акселерометром MEMS,с выходом 3 угловых скоростей и 3 ускорения.

GI200-A0 (B0) -IMU имеет высокую надежность и сильную адаптивность к окружающей среде. Благодаря совмещению различных программного обеспечения продукт может широко использоваться в интеллектуальном вождении, тактических и промышленных БПЛА,Интеллектуальные боеприпасы, поисковик, мобильная связь, картография, стабильная платформа и другие области.

GI200-A0 (B0) -IMU доступен в версиях A0 (низкая конфигурация) и B0 (высокая конфигурация).

Основные особенности

Цифровой гироскоп с тремя осями:
1. Динамический диапазон измерений ± 2000o/s;
2. Стабильность предвзятости A0: 6 °/H (GJB, 10s, ось Z), 9 °/H (GJB, 1s, ось Z), 1,6 °/H (ALLAN, ось Z);
3. Стабильность предвзятости B0: 3 °/H (GJB, 10s, ось Z), 4,5 °/H (GJB, 1s, ось Z), 0,8 °/H (ALLAN, ось Z);
Триаксиальный цифровой акселерометр:
1. Динамический диапазон измерений ± 200 г;
2. Стабильность предвзятости A0: 0,4 мг (GJB, 10 с), 0,6 мг (GJB, 1 с), 0,06 мг (ALLAN);
3. Стабильность предвзятости B0: 0,2 мг (GJB, 10 с), 0,3 мг (GJB, 1 с), 0,03 мг (ALLAN);
Высокая надежность: MTBF > 20000 h;
Гарантированная точность в пределах полного температурного диапазона (-40 °C ~ 80 °C): встроенный высокопроизводительный алгоритм калибровки и компенсации температуры;
Подходит для работы в условиях сильных вибраций;
Интерфейс 1 канал UART, 1 канал SPI, 1 канал CAN

Основная область применения

Интеллектуальное вождение
Тактические и промышленные БПЛА
Умные боеприпасы
Поисковик
Коммуникация в движении
Картографирование
Стабилизируйте платформу.

Показатели продукции

Параметр		Условия испытаний	Минимальная стоимость	Типичная стоимость	Максимальное значение	Единица
Гиро	Динамический диапазон измерений			500	2000	О/с
	Стабильность с нулевым уклоном	Дифференциация Аллана, ось Z		1.6		o/h
		Дифференциация Алана, оси X и Y		3.2		o/h
		Средняя продолжительность 10 с (-40 °C ~ + 80 °C, постоянная температура), ось Z		6		o/h
		Среднее значение 1s (-40 °C ~ + 80 °C, постоянная температура), ось Z		9		o/h
		Средняя продолжительность 10 с (-40 °C ~ + 80 °C, постоянная температура), ось X и ось Y		12		o/h
		Среднее значение 1 с (-40 °C ~ + 80 °C, постоянная температура), ось X и ось Y		18		o/h
	Нулевая предвзятость	Диапазон нулевой предвзятости, ось Z		±0.14		О/с
		Диапазон нулевой предвзятости, ось X и ось Y		±0.4		О/с
		Изменение отклонения на нулевом уровне по всему диапазону температур, ось Z1		±0.04		О/с
		Изменение отклонения на нулевом уровне по всему температурному диапазону, оси X и Y1		±0.12		О/с
		Повторяемость последовательного запуска, ось Z		0.004		О/с
		Повторяемость последовательного запуска, ось X и ось Y		0.012		О/с
		Повторяемость запуска из дня в день, ось Z		0.006		О/с
		Начните повторять день за днем, ось X и ось Y		0.018		О/с
		Влияние линейного ускорения на уклон		0.004		o/s/g
		Влияние вибрации на нулевую предвзятость, изменение до и после вибрации2		0.004		o/s/g
		Влияние вибрации на нулевую предвзятость, изменение до и во время вибрации2		0.004		o/s/g
	Коэффициент масштаба	Точность коэффициента масштаба, ось Z		0.6		%
		Точность фактора масштаба, оси X и Y		1.2		%
		Нелинейность коэффициента масштаба, ось Z		0.02		% ФС
		Нелинейность фактора масштаба, оси X и Y		0.04		% ФС
	Угловой случайный ход			0.3		°/√hr
	Плотность шума			0.002		°/s/√Hz
	Резолюция			3.052×10⁻⁷		o/s/LSB
	Пропускная способность			200		Гц
Ускоритель	Динамический диапазон измерений			16	200	g
	Стабильность с нулевым уклоном	Дифференциация Аллана		0.06		Мг
		Среднее время 10 с (-40 °C ~ + 80 °C, постоянная температура)		0.4		Мг
		Среднее значение в 1 с (-40 °C ~ + 80 °C, постоянная температура)		0.6		Мг
	Нулевая предвзятость	Диапазон нулевой предвзятости		16	30	Мг
		Изменение отклонения в полном диапазоне температур, значение от пика до пика1		10	20	Мг
		Повторяемость последовательных запусков		1		Мг
		Повторяемость начинается ежедневно		1.6		Мг
		Температурный коэффициент нулевой предвзятости		0.1	0.2	mg/°C
	Коэффициент масштаба	Точность коэффициента масштаба		4		%
	Коэффициент масштаба	Нелинейность коэффициента масштаба		0.2		% ФС
	Скорость случайного ходьбы			0.058		m/s/√hr
	Плотность шума			0.05		mg/√Hz
	Резолюция			1.221×10⁻⁸		g/LSB
	Пропускная способность			200		Гц
Магнетометр	Диапазон магнитного поля	В._РГ,СК		±1300		μT
	Диапазон магнитного поля	В._rg,z		±2500		μT
	Резолюция			0.3		μT
	Маршрут и долгота	30 мкТ горизонтальный геомагнитный компонент, 25 °C		±2.5		дег
Интерфейс связи	1-канальный SPI	Ставка Baud			15	МГц
	1-канальная UART	Ставка Baud		230.4		Kbps
	1-канал CAN	Ставка Baud			1	МГц
	Частота отбора проб	ППИ		200	1000	Гц
		УВТР		200		Гц
		Сможет		200
Электрические характеристики	Напряжение		3	3.3	3.6	V
	Потребление энергии				1.5	W
	Ripple	П-П			100	mV
Структурные характеристики	Размер			47х44х14		мм
Структурные характеристики	Вес			50		g
Окружающая среда использования	Рабочая температура		-40		80	°C
	Температура хранения		-45		85	°C
	Вибрация			20~2000 Гц,60,06 грамма
	Влияние			1000 г,0.5 мс
Надежность	MTBF			20000		h
Надежность	Непрерывное время работы			120		h
1: вычисляется нулевое отклонение всего процесса изменения температуры, скорость изменения температуры ≤ 1 °C/мин, а диапазон температуры -40 °C ~ + 80 °C;
2: состояние вибрации 6,06 G, 20Hz ~ 2000Hz

Структура продукции

Анти-интерференция Трехосный гироскоп IMU для инерциальной навигации 0

L47mm x W44mm x H14mm ((L x W x H))

Электрический интерфейс

Анти-интерференция Трехосный гироскоп IMU для инерциальной навигации 1

Анти-интерференция Трехосный гироскоп IMU для инерциальной навигации 2
