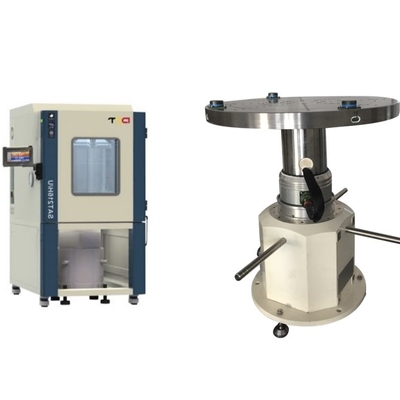

Таблица точности одноосевого моделирования скорости движения с температурным ящиком для измерений инерции

Таблица точности одноосевого моделирования скорости движения с температурным ящиком для измерений инерции

Основные технические показатели

1. Столовая поверхность механического столового корпуса

1 Материал стола: нержавеющая сталь

2 Максимальная нагрузка столовой панели: 30 кг

3 Размер стола: Φ 320 мм

4 Плоскость стола: 0,02 мм

5 Вытекание из конечного лица стола: 0,05 мм

6 отверстие для монтажа винта на столе: 25 мм (радиальная форма, 5 отверстий × 8 равномерно распределенных линий)

7Утечка магнитного потока: менее 1 мТ

2. Точность вращения вала: ± 3 ′′

3Диапазон углового положения: 0,0000 ° ~ ± 359,9999 °

4. Точность углового положения: ± 3 ′′

5Угловое разрешение 0,0001 °

6Диапазон угловой скорости 0,001 °/s ~ 1000 °/s

7Точность угловой скорости и стабильность скорости

1 ω < 1 °/s 5 × 10^{- Три.}(1% средний)

2 1 °/s < ω < 10 °/s 5 × 10^{- 4}(средний уровень 10 °)

3 10 °/s < ω 5 × 10^-5(360 ° в среднем)

8Диапазон углового ускорения: 1°/с²~ 100 °/с²(первоначальное значение по умолчанию: 10 °/s)

9Максимальное угловое ускорение 300°/с²

10- Диапазон колебания: 0 ° ~ ± 45 °

11Цикл вращения: 2S ~ 20s

12Пропускная способность системы управления: 10 Гц (-3 дБ)

13. Надежность

1 Непрерывное время работы: 48 ч.

2 Среднее время между сбоями 2000 ч.

14. Слифовальное кольцо использует 30 петлей, в том числе 2A/20 петлей (свитая пара защищенной проволоки) и 3A/10 петлей (не защищенная проволока).

15Система регулировки температуры (необязательно)

1 Размер рабочей полости не должен быть меньше W500mm × H500mm × D500mm

2 Диапазон регулирования температуры: -45 °C ~ 85 °C

3 Точность регулирования температуры: ± 1 °C

4 Скорость нагрева и охлаждения: ± 2 °C/мин (среднее значение за весь процесс)

16Компьютер с проигрывателем способен хранить данные, связанные с работой проигрывателя, такие как время, положение проигрывателя и угловая скорость,и имеет возможность вывода данных в реальном времени через серийный порт. Выходная частота ≥ 5 Гц. Способен управлять работой проигрывателя и температурой через внешний компьютер (через серийный порт).Задняя панель электрической коробки управления снабжена стандартным серийным интерфейсом RS232.

многофункциональный одноосевой поворотный стол используется для различных испытаний положения, скорости и колебания и обнаружения гироскопа скорости и его инерциального измерительного устройства.Станция может также использоваться для испытания производительности инерциальных навигационных устройств и инерциальных навигационных систем в условиях высокой и низкой температуры после температурного регулировщика, система регулирования температуры и вспомогательный вал.

Основные функции:

1. Функции управления положением, регулирования скорости и регулирования колебания;
2. Он выполняет функции компьютерного автоматического контроля состояния, сбора данных, обработки и отображения.
3. с установкой ограничения скорости и функциями защиты от превышения скорости;
4. Полное испытание температуры может быть проведено после оснащения контрольной коробки температуры, системы контроля температуры и вспомогательного вала.
