Датчик IMU RS422, гироскоп 500º/с, диапазон акселерометра 16g

Датчик IMU RS422, гироскоп 500º/с, диапазон акселерометра 16g

Наименование марки:	AVIC
Номер модели:	IMU300C
МОК:	1
цена:	Подлежит обсуждению
Условия оплаты:	T/T,L/C
Способность к поставкам:	500/MONTH

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

CE ROHS

Название продукта:

Инерциальная единица измерения

диапазон измерения гироскопа:

±500º/s

гироскоп Устойчивость к нулевому смещению:

00,3 градуса в час

Угловая случайная прогулка:

0.06deg/√h

Ряд акселерометра:

стабильность отклонения acc:

00,02 мг

Коэффициент масштаба:

0.02%FS

Пропускная способность:

200 Гц

Выход:

RS422

Упаковывая детали:

губка/коробка

Поставка способности:

500/MONTH

Выделить:

Датчик IMU RS422 с гироскопом

Акселерометр IMU

диапазон 16g

Описание продукта

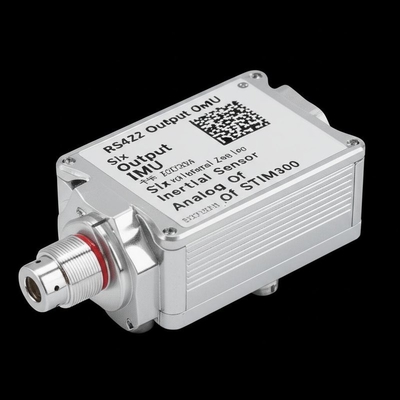

RS422 Выход IMU Шестиосевой Инерциальный Датчик Аналоговый STIM300

Электрический интерфейс

Электрический разъем изделия IMU300C-A0-IMU - J30J-15 TJL, с определением контактов:

Номер контакта	Имя	Тип	Примечание
1	TxD-	Выход	RS422
2	RxD-	Вход	RS422
3	TST_1	Выход
4	TOV_1	Выход
5	RST	Вход
6	GND	Вход
7	Запасной
8	VCC_5V	Источник питания	+5 В
9	TxD+	Выход	RS422
10	RxD+	Вход	RS422
11	ExtTrig	Вход	Синхронный вход 5 В
12	GND	Вход
13	GND	Вход
14	Запасной
15	GND	Общий провод питания

Особенности продукта

Трёхосевой цифровой гироскоп:
- Динамический диапазон ± 500º/с
- Стабильность нулевого смещения: 3 °/ч (GJB, 10 с), 0,3 °/ч (ALLAN)
Трёхосевой цифровой акселерометр:
- Динамический диапазон ± 16 G
- Стабильность нулевого смещения: 0,1 мг (GJB, 10 с), 0,02 мг (ALLAN)
Высокая надежность: MTBF > 20000 ч
Гарантированная точность в полном температурном диапазоне (-40℃ ~ 80℃): встроенный высокопроизводительный алгоритм температурной калибровки и компенсации
Подходит для работы в условиях сильной вибрации
Интерфейс 1-канальный RS422
Совместимость с STIM300

Область применения

Тактические и промышленные БПЛА
Умные боеприпасы
Система самонаведения

Показатели продукта

Параметр	Условия испытаний	Проектная точность	Единица измерения
Гироскоп
Динамический диапазон	-	±500	º/с
Стабильность смещения	Дисперсия Аллана (диапазон 500 °/с, нормальная температура)	0,3	º/ч
Стабильность смещения	Среднее значение за 10 с (-40℃ ~ +80℃, постоянная температура)	3,0	º/ч
Смещение	Диапазон нулевого смещения	0,1	º/с
Смещение	Изменение нулевого смещения в полном температурном диапазоне	0,01	º/с
Смещение	Повторяемость запуска	0,005	º/с
Влияние линейного ускорения на смещение		0,002	º/с/g
Влияние вибрации на смещение, изменение до и после вибрации		0,002	º/с/g
Влияние вибрации на смещение, изменение до и во время вибрации		0,001	º/с/g
Масштабный коэффициент	Точность масштабного коэффициента	0,1	%
Масштабный коэффициент	Нелинейность масштабного коэффициента	0,01	%FS
Угловое случайное блуждание	-	0,06	°/√hr
Полоса пропускания	-	200	Гц
Акселерометр
Динамический диапазон	-	16	г
Стабильность смещения	Дисперсия Аллана (диапазон 16g, нормальная температура)	0,02	мг
Стабильность смещения	Среднее значение за 10 с (-40℃ ~ +80℃, постоянная температура)	0,03	мг
Смещение	Диапазон нулевого смещения	1	мг
Смещение	Изменение нулевого смещения в полном температурном диапазоне	1	мг
Смещение	Повторяемость запуска	0,2	мг
Масштабный коэффициент	Точность масштабного коэффициента	0,3	%
Масштабный коэффициент	Нелинейность масштабного коэффициента	0,02	%FS
Скоростное случайное блуждание	-	0,08	м/с/√hr
Полоса пропускания	-	200	Гц
Интерфейс связи
1-канальный SR422	Скорость передачи данных	460,8	МГц
Частота дискретизации	UART	1000	Гц
Электрические характеристики
Напряжение	-	5	В
Потребляемая мощность	-	1,5	Вт
Пульсация	P-P	150	мВ
Конструктивные характеристики
Размер	-	38,6×44,6×21,5	мм
Вес	-	65±2	г
Условия эксплуатации
Рабочая температура	-	-40~80	℃
Температура хранения	-	-45~85	℃
Вибрация	-	20~2000 Гц, 6,06 г
Удар	-	6000 г, 0,5 мс
Надежность
MTBF	-	20000	ч
Время непрерывной работы	-	120	ч

Обзор продукта

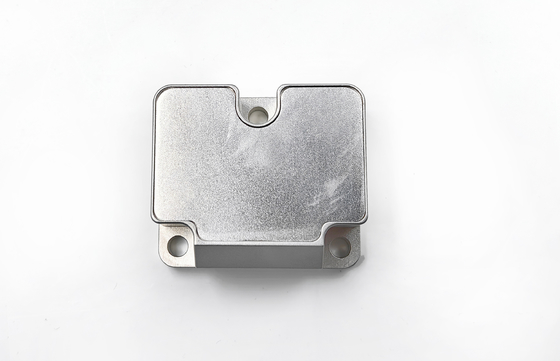

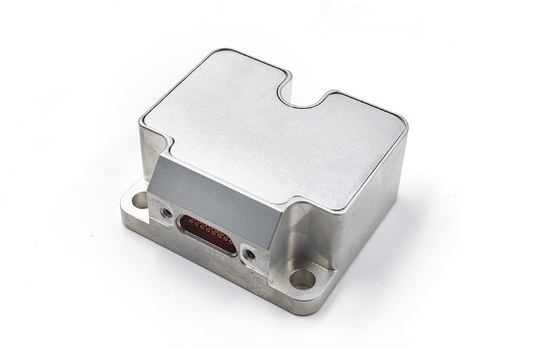

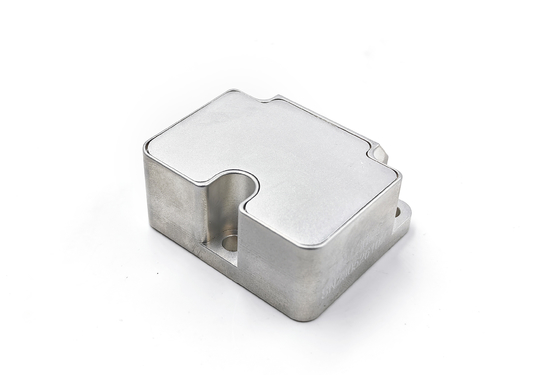

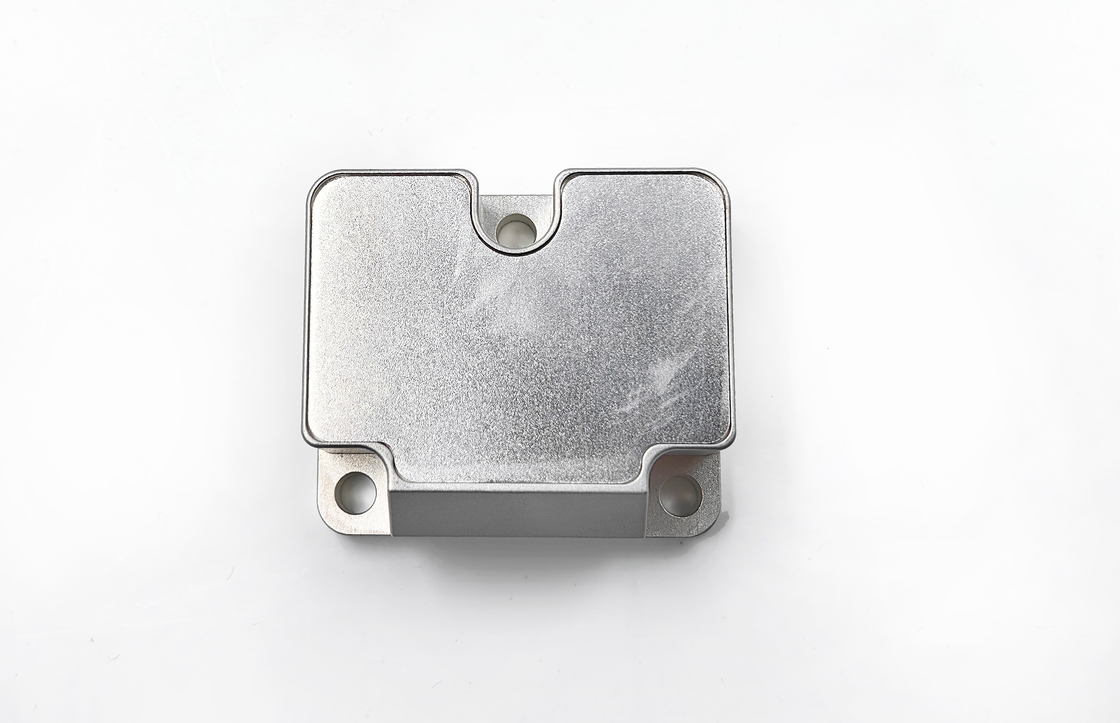

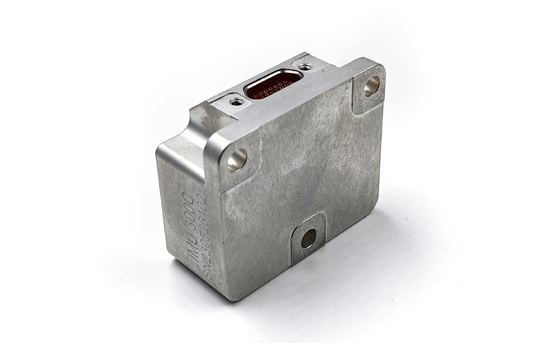

IMU300C-A0-IMU - это инерциальный измерительный блок (IMU) на основе микромеханической технологии (MEMS), со встроенным высокопроизводительным MEMS гироскопом и MEMS акселерометром, выдающий 3 угловые скорости и 3 ускорения.

IMU300C-A0-IMU отличается высокой надежностью и сильной адаптивностью к окружающей среде. Сочетая различное программное обеспечение, продукт может широко использоваться в тактических и промышленных БПЛА, умных боеприпасах, системах самонаведения и других областях.

Размер

Скачать руководство пользователя IMU300C (PDF)
