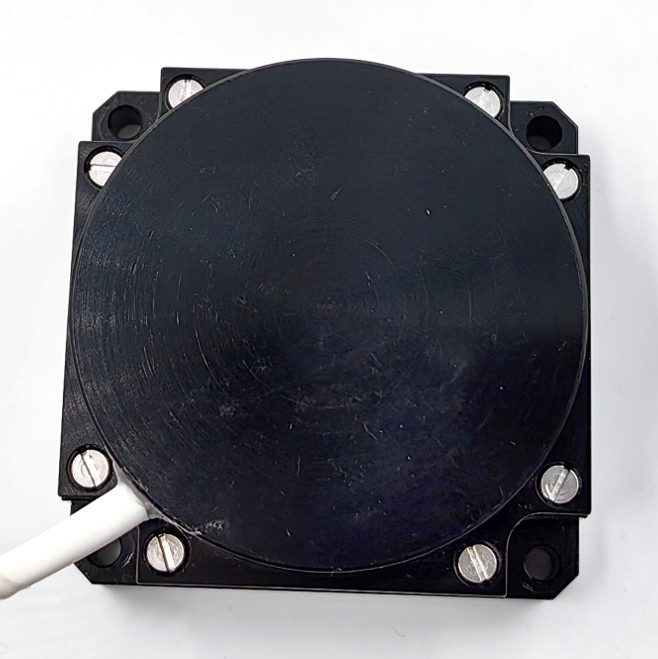

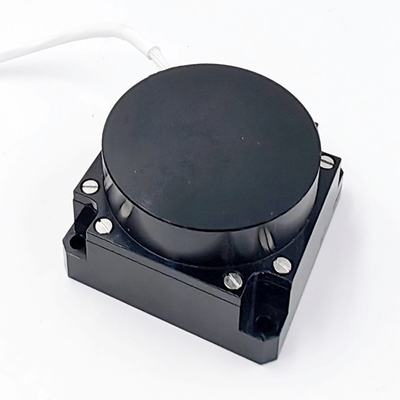

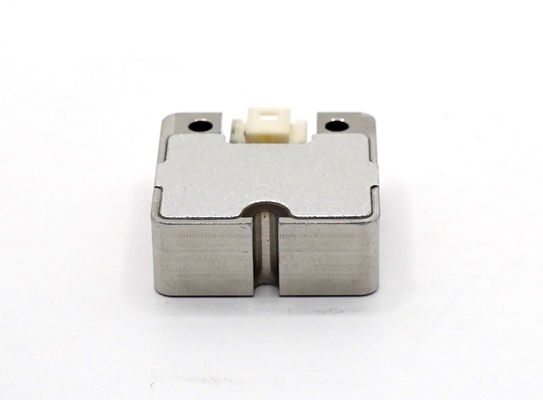

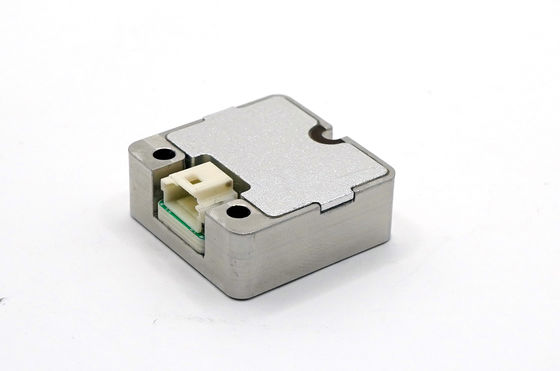

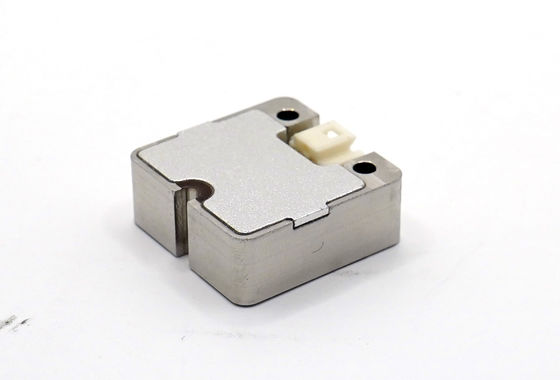

50мм волоконно-оптический гиротуманный датчик с низким нулевым уклоном

50мм НОГ низкий нулевой предубеждение гироскоп датчик завод поставки гиро

Введение

Данный продукт представляет собой инерциальный датчик угловой скорости, основанный на оптическом эффекте Сагнака, который используется для измерения угловой скорости носителя вдоль чувствительной оси продукта.Угловая скорость детектор устройства продукта является кольцо из оптических волокон, для извлечения разницы оптического пути света, распространяющегося по часовой стрелке и против часовой стрелки, вызванной внешней физической угловой скоростью, используется цифровая схема обнаружения с закрытым циклом,который обнаруживается кольцом из оптических волокон, и тем временем сигнал напряжения, преобразованный из сигнала разницы оптического пути, подвергается обратной связи и контролю в замкнутом цикле, так что модуляция и демодуляция сигнала реализуются,и цель обнаружения сигналов угловой скорости достигнута.

Этот продукт состоит из оптического устройства обнаружения угловой скорости и устройства обнаружения сигнала, обеспечивающего информацию о угловом увеличении на одной оси и информацию о внутренней температуре.

Продукция в основном подходит для таких применений, как инерциальные навигационные системы средней точности, системы позиционирования и ориентации и системы сервостабилизации.

Основные параметры

Основные компоненты продукта следующие:

1. Оптический путейный блок состоит из источника света SLD, оптического модулятора фаз, интегрального оптического модулятора фаз, оптоволоконного соединителя и оптического детектора;
2. Круговая установка состоит из приводной цепи источника света и платы сигналов обнаружения и управления;
3. Структурные части гироскопа.

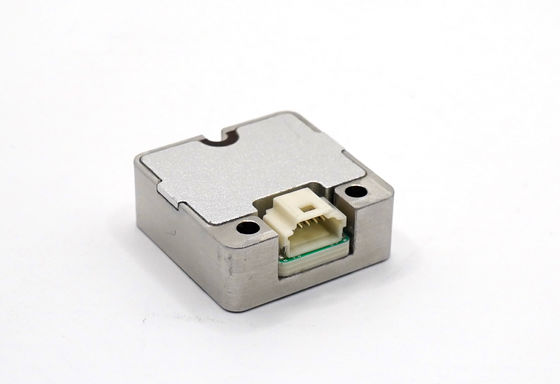

общие размеры (мм): 50 ± 0,1 × 50 ± 0,1 × 32 ± 0,1 (L × W × H);

Размер установки (мм): 43 ± 0,1 × 43 ± 0,1 (L × W), Φ3,2 mm × 4, как на рисунке.

Предупреждения

Соответствующие примечания:

1. Для того, чтобы не повредить производительности гироскопа и сократить срок службы гироскопа,не следует часто включать и выключать при использовании гироскопа..
2. Перед тем как включить гироскоп,Система питания должна быть проверена, чтобы убедиться, что между электрическими точками питания и между оболочкой гироскопа и электрическими точками нет короткого замыкания.;
3. В случае ненормальной работы данного изделия необходимо проконсультироваться с производителем.
4. Гироскоп из оптических волокон - это точный инструмент, поэтому с ним следует обращаться осторожно во время использования и транспортировки.

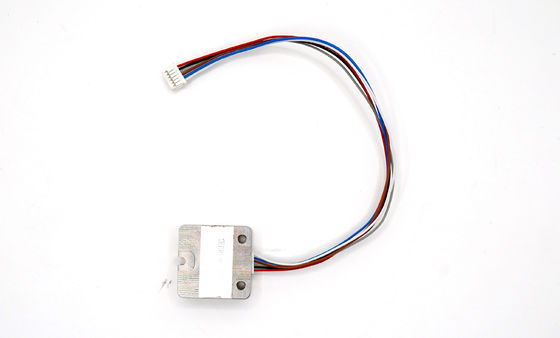

5. Должны быть обеспечены правильные линии ввода и вывода сигналов продукта и линии электроснабжения;
6. В процессе контакта с изделием необходимо принимать антистатические меры;
7. Интенсивность магнитного поля вокруг места расположения изделия должна быть меньше 1 Гг.
