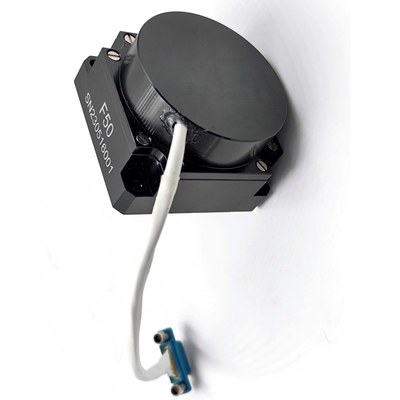

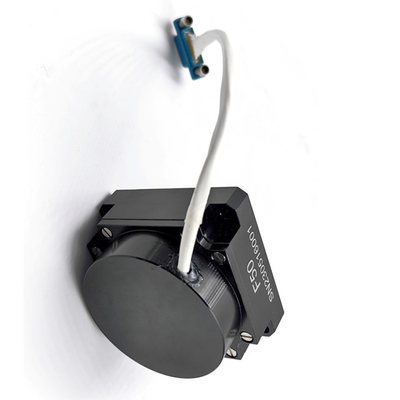

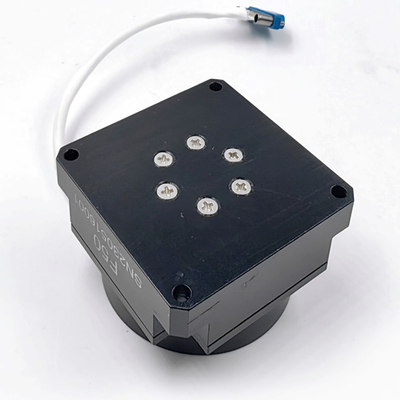

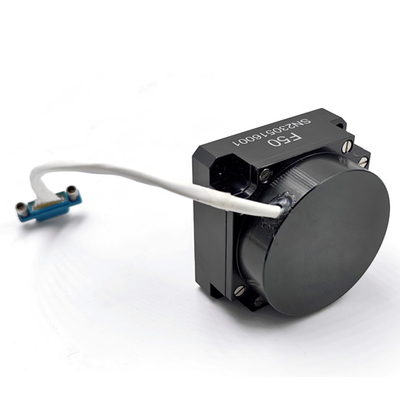

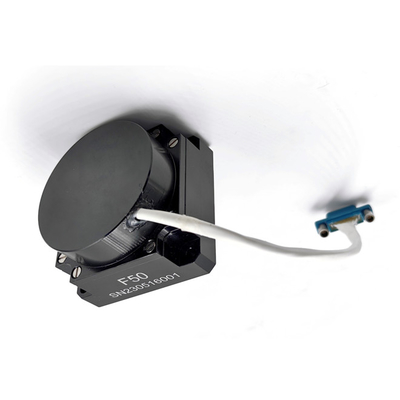

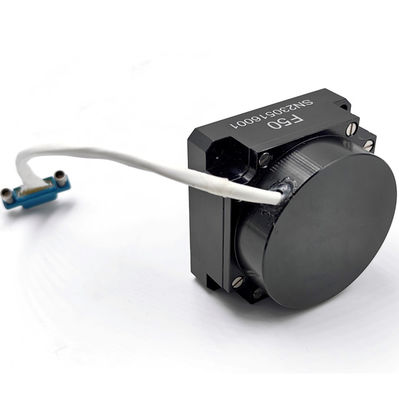

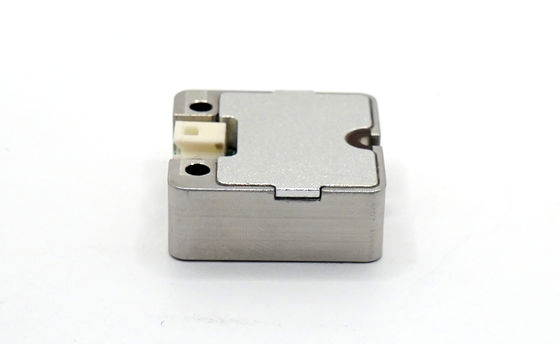

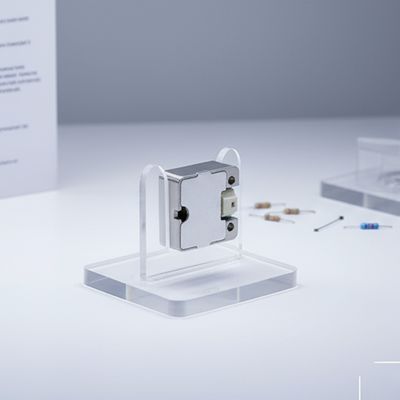

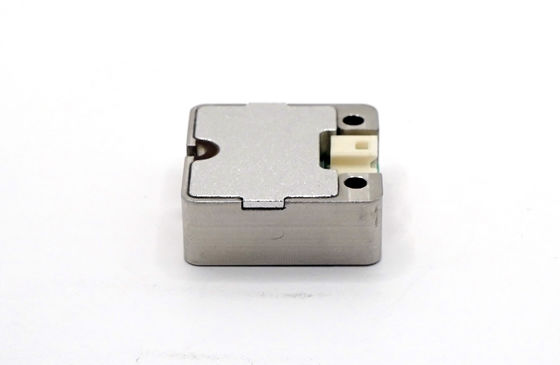

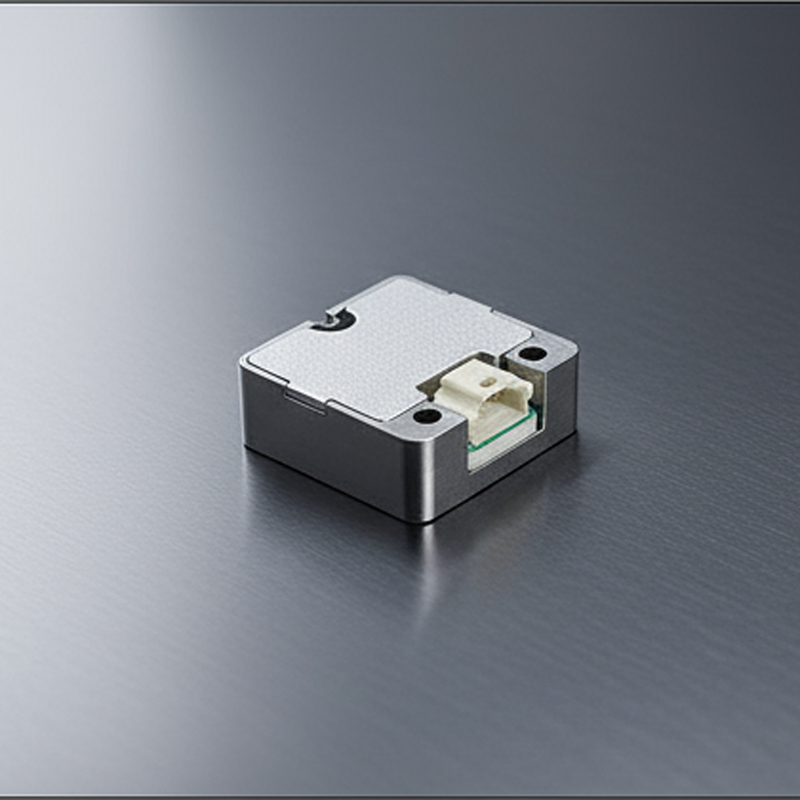

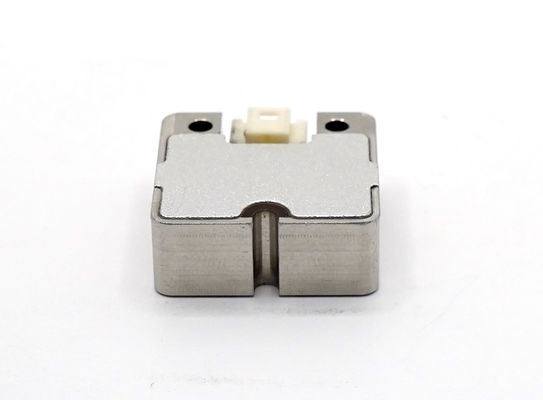

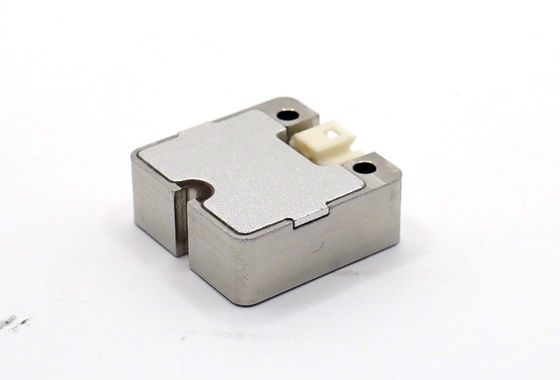

Датчик инерциальной угловой скорости Интегрированный оптический гироскоп Эффект Сагнака

Датчик инерциальной угловой скорости оптический эффект Сагнака

Данный продукт представляет собой инерциальный датчик угловой скорости, основанный на оптическом эффекте Сагнака, который используется для измерения угловой скорости носителя вдоль чувствительной оси продукта.Угловая скорость детектор устройства продукта является кольцо из оптических волокон, для извлечения разницы оптического пути света, распространяющегося по часовой стрелке и против часовой стрелки, вызванной внешней физической угловой скоростью, используется цифровая схема обнаружения с закрытым циклом,который обнаруживается кольцом из оптических волокон, и тем временем сигнал напряжения, преобразованный из сигнала разницы оптического пути, подвергается обратной связи и контролю в замкнутом цикле, так что модуляция и демодуляция сигнала реализуются,и цель обнаружения сигналов угловой скорости достигнута.

Этот продукт состоит из оптического устройства обнаружения угловой скорости и устройства обнаружения сигнала, обеспечивающего информацию о угловом увеличении на одной оси и информацию о внутренней температуре.

Продукция в основном подходит для таких приложений, как инерциальные навигационные системы средней точности, системы позиционирования и ориентации и системы сервостабилизации.

Основные компоненты продукта следующие:

1. Оптический путь включает в себя источник света SLD, оптическое волокно re, интегрированный оптический модулятор фаз, оптическое волокно сцепление и оптический детектор;
2. Круговая установка состоит из приводной схемы источника света и схемы обнаружения и управления сигналом;
3. Структурные части гироскопа.

общие размеры (мм): 50 ± 0,1 × 50 ± 0,1 × 32 ± 0,1 (L × W × H);

Размер установки (мм): 43 ± 0,1 × 43 ± 0,1 (L × W), Φ3,2 mm × 4, как на рисунке.

Основные параметры

F50A FOB MANUAL.pdf
