гироскоп оптического волокна
Created with Pixso.

Датчик гироскопа оптического волокна оси высокой точности 3 инерционный с оптически модулятором

Датчик гироскопа оптического волокна оси высокой точности 3 инерционный с оптически модулятором

Наименование марки: Firepower
Model Number: 30g
MOQ: 1
цена: Подлежит обсуждению
Условия оплаты: T/T
Способность к поставкам: 50/месяц
Подробная информация
Место происхождения:
Китай
Сертификация:
Military standard
Измеряя ряд:
±300º/с
Стабильность нулевого смещения при комнатной температуре (сглаживание 100 с, 1σ):
≤0,01º/ч
Повторяемость с нулевым смещением:
≤0.1º/h
Коэффициент случайного блуждания:
≤0,001º/ч1/2
Повторимость коэффициента эффекта масштаба:
≤100ppm
Рабочая температура:
-40~+60℃
Подача напряжения:
+5В
Ширина полосы частот:
>200 Гц
Установившееся энергопотребление:
≤7W
Время начала:
1 минута
Упаковывая детали:
Коробка Sponge+
Поставка способности:
50/месяц
Выделить:

Высокоточный волоконно-оптический гироскоп

,

волоконно-оптический гироскоп с оптическим модулятором

,

3-осевой волоконно-оптический датчик гироскопа

Характер продукции

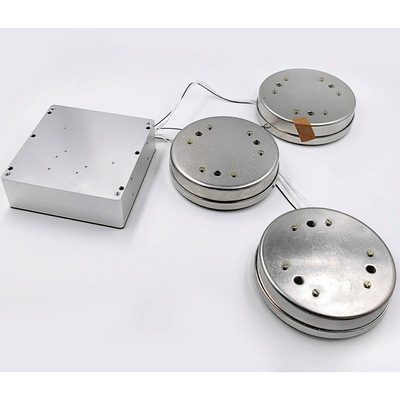

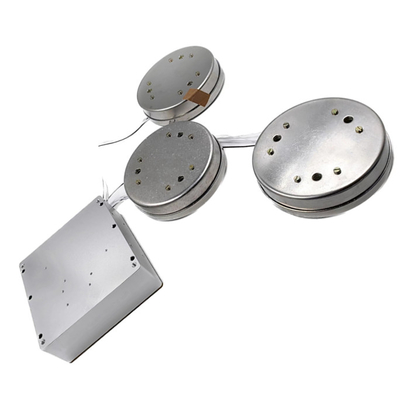

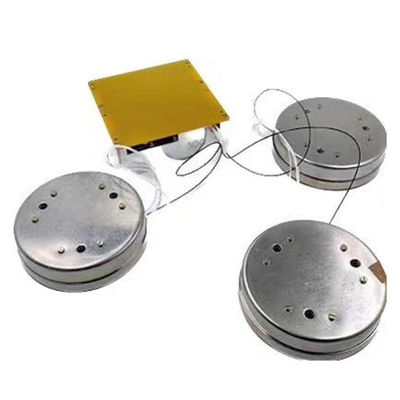

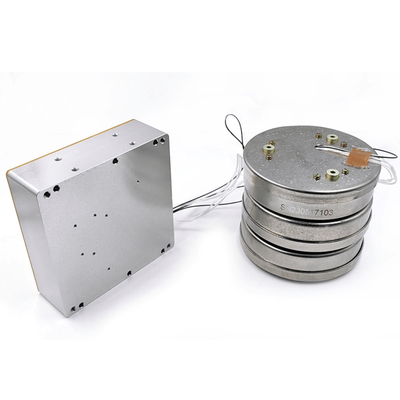

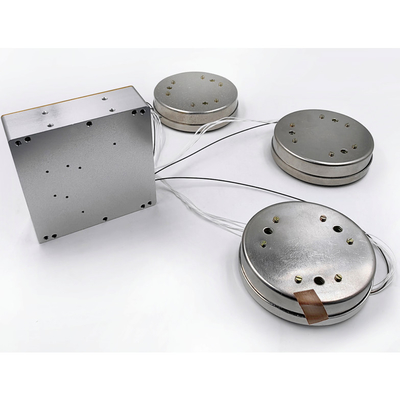

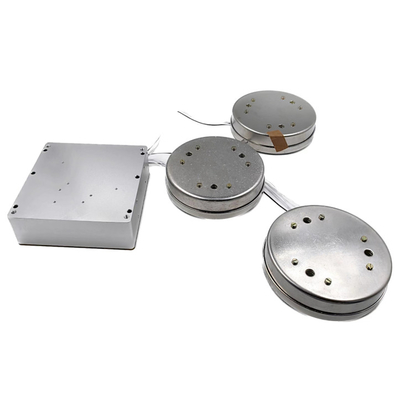

Высокоточный 3-осевой инерциальный волоконно-оптический гироскопический датчик с оптическим модулятором



Размеры



Габаритные размеры монтажной коробки (мм): (96 ± 0,1) × (96 ± 0,1) × (32,9 ± 0,1) (Д × Ш × В);

Размер оптоволоконного датчика (мм): Ф92 × 27;

Установочный размер печатной коробки (мм): (88 ± 0,1) × (84 ± 0,1) (Д × Ш), Φ4 мм × 4;

Установочный размер оптоволоконного датчика:

Такие, как рис.2 Принципиальная схема установки сенсорного блока Как показано.

Датчик гироскопа оптического волокна оси высокой точности 3 инерционный с оптически модулятором 0

Характеристики производительности



Серийный номер Тестовый элемент Единица Технические требования
1 Диапазон измерения º/с ±300
2

Стабильность нулевого смещения при комнатной температуре

(сглаживание 100 с, 1σ)

º/ч ≤0,01
3 Повторяемость с нулевым смещением º/ч ≤0,01
4 Коэффициент случайного блуждания º/ч1/2 ≤0,001
5 Повторяемость коэффициента масштабирования частей на миллион ≤100
6 Рабочая Температура -40~+60
7 Температура хранения -50~+70
8 Напряжение питания В +5В
9 Пропускная способность Гц >200
10 Установившееся энергопотребление Вт ≤7
11 Время начала мин 1
12 Мгновенная потребляемая мощность при запуске Вт

≤ 10 (в течение 3 с после включения питания)









Данное изделие представляет собой инерционный датчик угловой скорости на основе оптического эффекта Саньяка, который используется для измерения угловой скорости носителя вдоль чувствительной оси изделия.Датчик угловой скорости продукта представляет собой оптоволоконное кольцо, цифровая схема обнаружения с обратной связью используется для извлечения разности оптических путей света, распространяющегося по часовой стрелке и против часовой стрелки, вызванной внешней физической угловой скоростью и воспринимаемой оптоволоконным кольцом, и в то же время , сигнал напряжения, преобразованный из сигнала оптической разности хода, подвергается обратной связи и управлению с замкнутым контуром, так что реализуются модуляция и демодуляция сигнала, и достигается цель высокоточного обнаружения сигнала угловой скорости.



Этот продукт состоит из оптического датчика угловой скорости и блока обнаружения сигнала и предоставляет информацию об угловом приращении по трем осям и внутренней температуре.

Продукция в основном подходит для высокоточных инерциальных навигационных систем, систем позиционирования и ориентации и других приложений.



Основные компоненты продукта следующие:

  1. Блок оптического пути содержит источник света из эрбиевого волокна, оптоволоконное кольцо, интегрированный оптический фазовый модулятор, волоконно-оптический ответвитель и фотодетектор;
  2. Схемный блок содержит схему управления источником света и плату сигналов обнаружения и управления;
  3. Элементы конструкции гироскопа.

Определение контакта

Номер точки

Определение

Комментарий

1,9 +5В Вход питания
2,10 ЗАЗЕМЛЕНИЕ Силовая земля
8 ВЫБ+ Источник питания стробирования гироскопа, подключенный к высокому уровню +5В
15 ВЫБОР- Сигнал стробирования гироскопа
6 ТСД+ Дифференциальный выход гироскопа положительный
14 ТСД+ Дифференциальный выход гироскопа отрицательный
3,4,5,7,11,12,13 —— Сдержанный

Питание гироскопа внешне подключено к + 5 В, а сигнал стробирования имеет уровень TTL.







30G трехосный волоконный гироскоп трехосный гироскоп 3 оси opt ...
