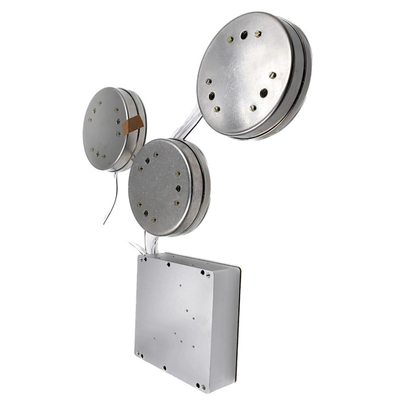

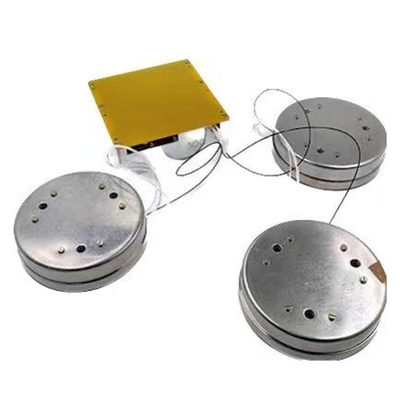

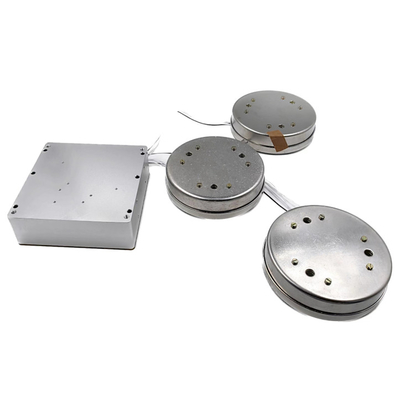

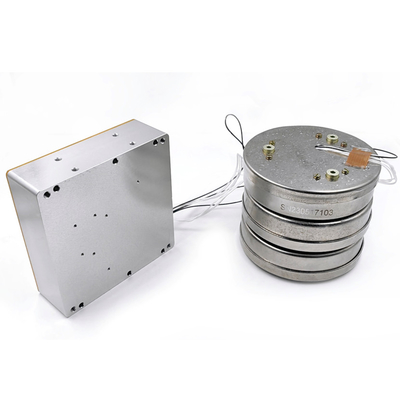

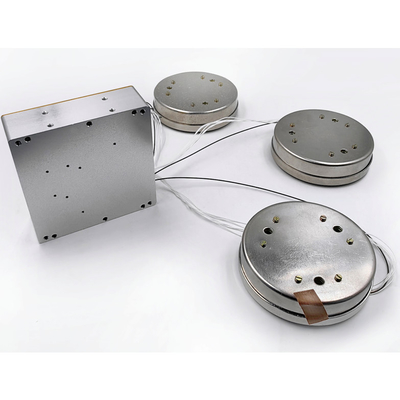

Датчик гироскопа стекловолокна низкой цены смещения 3 оси инерционный для навигации

Недорогой 3-осевой инерциальный оптоволоконный гироскоп с низким смещением для навигации

Данное изделие представляет собой инерционный датчик угловой скорости на основе оптического эффекта Саньяка, который используется для измерения угловой скорости носителя вдоль чувствительной оси изделия.Датчик угловой скорости продукта представляет собой оптоволоконное кольцо, цифровая схема обнаружения с обратной связью используется для извлечения разности оптических путей света, распространяющегося по часовой стрелке и против часовой стрелки, вызванной внешней физической угловой скоростью и воспринимаемой оптоволоконным кольцом, и в то же время , сигнал напряжения, преобразованный из сигнала оптической разности хода, подвергается обратной связи и управлению с замкнутым контуром, так что реализуются модуляция и демодуляция сигнала, и достигается цель высокоточного обнаружения сигнала угловой скорости.

Этот продукт состоит из оптического датчика угловой скорости и блока обнаружения сигнала и предоставляет информацию об угловом приращении по трем осям и внутренней температуре.

Продукция в основном подходит для высокоточных инерциальных навигационных систем, систем позиционирования и ориентации и других приложений.

Основные компоненты продукта следующие:

1. Блок оптического пути содержит источник света из эрбиевого волокна, оптоволоконное кольцо, интегрированный оптический фазовый модулятор, волоконно-оптический ответвитель и фотодетектор;
2. Схемный блок содержит схему управления источником света и плату сигналов обнаружения и управления;
3. Элементы конструкции гироскопа.

Характеристики производительности

Определение контакта

Размеры

Габаритные размеры монтажной коробки (мм): (96 ± 0,1) × (96 ± 0,1) × (32,9 ± 0,1) (Д × Ш × В);

Размер оптоволоконного датчика (мм): Ф92 × 27;

Установочный размер печатной коробки (мм): (88 ± 0,1) × (84 ± 0,1) (Д × Ш), Φ4 мм × 4;

Установочный размер оптоволоконного датчика:

Такие, как рис.2 Принципиальная схема установки сенсорного блока Как показано.
