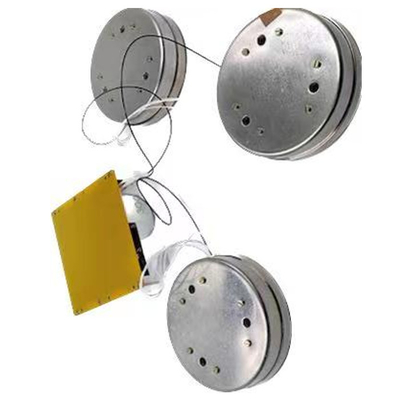

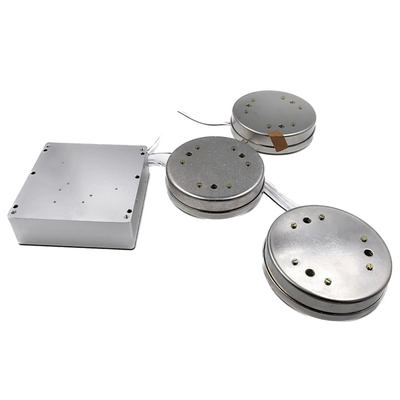

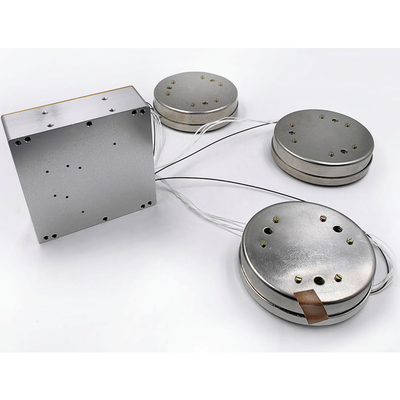

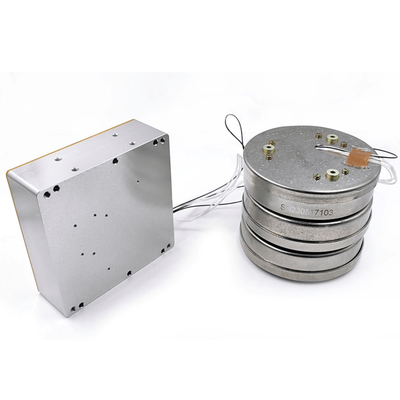

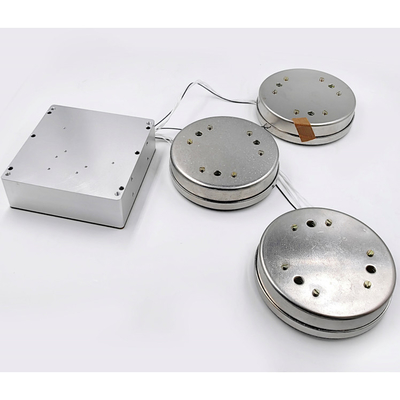

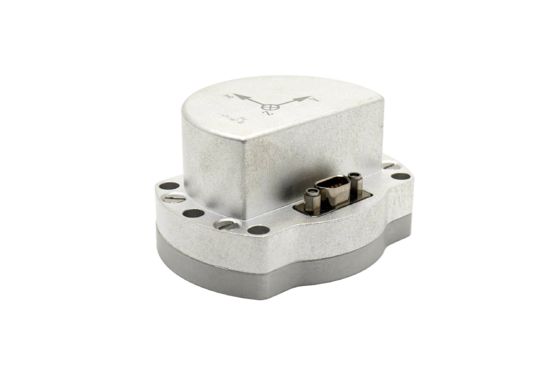

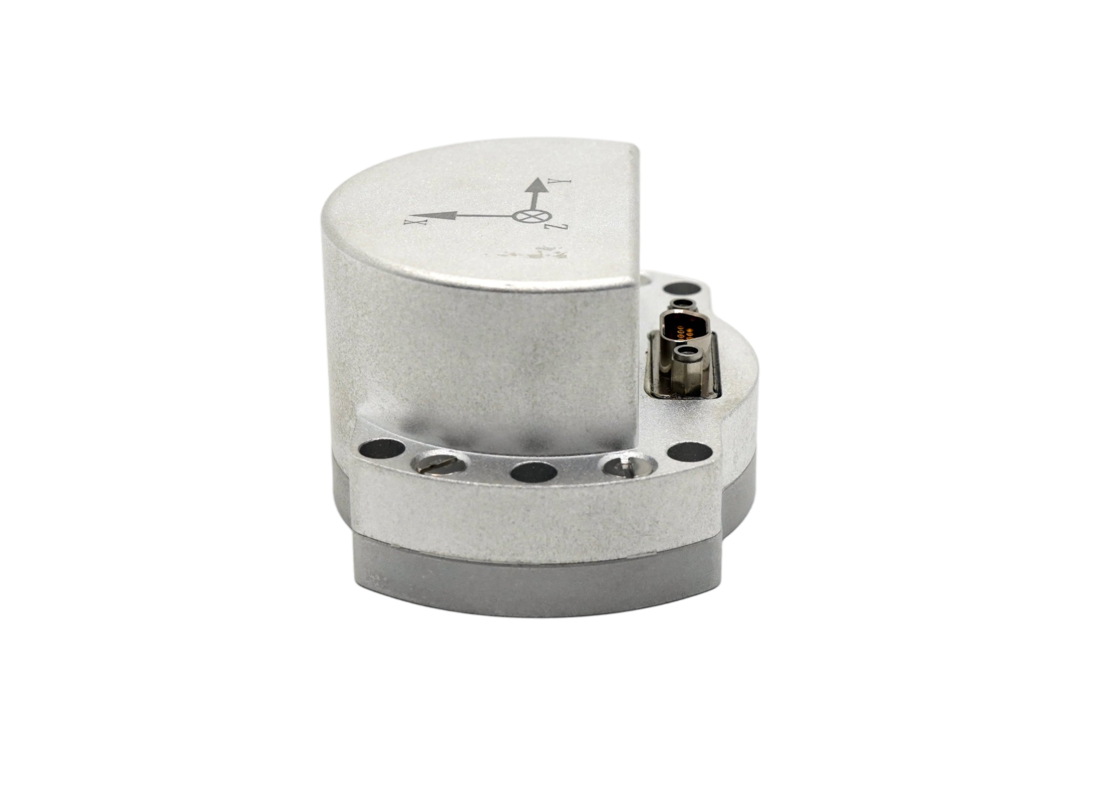

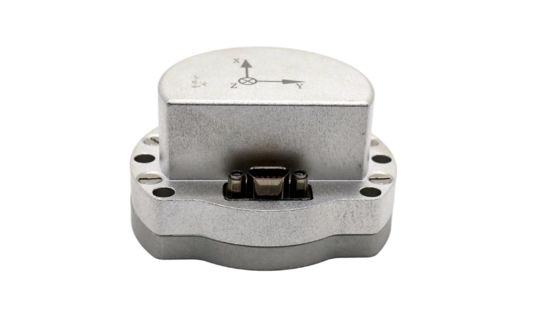

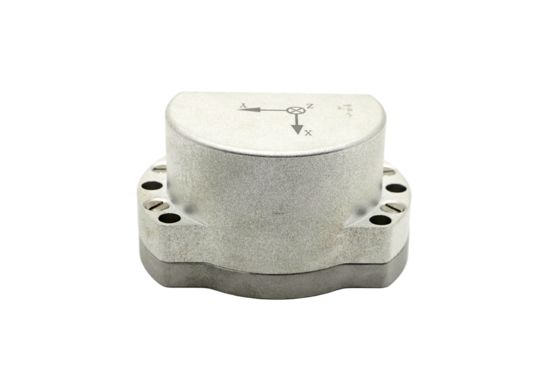

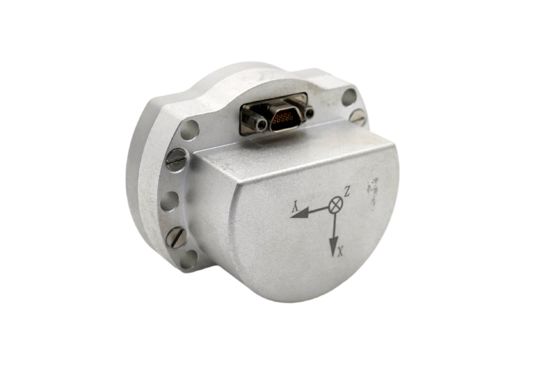

Триаксиальный гироскоп оптического волокна ВОГ с доской сбора данных для навигации высокой точности

Трехосный ВОГ с платой сбора данных для высокоточной навигации

Характеристики производительности

Данное изделие представляет собой инерционный датчик угловой скорости на основе оптического эффекта Саньяка, который используется для измерения угловой скорости носителя вдоль чувствительной оси изделия.Датчик угловой скорости продукта представляет собой оптоволоконное кольцо, цифровая схема обнаружения с обратной связью используется для извлечения разности оптических путей света, распространяющегося по часовой стрелке и против часовой стрелки, вызванной внешней физической угловой скоростью и воспринимаемой оптоволоконным кольцом, и в то же время , сигнал напряжения, преобразованный из сигнала оптической разности хода, подвергается обратной связи и управлению с замкнутым контуром, так что реализуются модуляция и демодуляция сигнала, и достигается цель высокоточного обнаружения сигнала угловой скорости.

Этот продукт состоит из оптического датчика угловой скорости и блока обнаружения сигнала и предоставляет информацию об угловом приращении по трем осям и внутренней температуре.

Продукция в основном подходит для высокоточных инерциальных навигационных систем, систем позиционирования и ориентации и других приложений.

Габаритные размеры монтажной коробки (мм): (96 ± 0,1) × (96 ± 0,1) × (32,9 ± 0,1) (Д × Ш × В);

Размер оптоволоконного датчика (мм): Ф92 × 27;

Установочный размер печатной коробки (мм): (88 ± 0,1) × (84 ± 0,1) (Д × Ш), Φ4 мм × 4;

Установочный размер оптоволоконного датчика:

Такие, как рис.2 Принципиальная схема установки сенсорного блока Как показано.

Продукт питается от источника питания постоянного тока + 5 В и не нуждается в отрицательном источнике питания.Требования к источнику питания следующие: Показанная таблица:

Размеры
