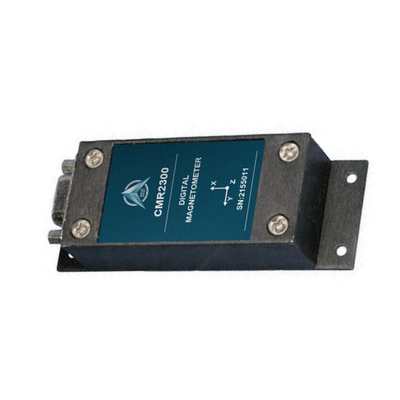

Истинный северный датчик угла наклона в поперечном направлении заменяет высокую производственную мощность HMR2300

Наименование марки:	Firepower
Номер модели:	CMR2300
МОК:	1
цена:	1300~1500
Условия оплаты:	L/C,T/T
Способность к поставкам:	1000 в месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Диапазон:

+/--2 гаусс

Резолюция:

гаусс 67 m

Ошибка Hysterisis:

0.01%FS

Ошибка увеличения:

0.05%FS

возместите ошибку:

0.01%FS

Вес:

98g

Ряд измерения:

+/--2 гаусс

Электропитание:

6.5~15v

Упаковывая детали:

коробка

Поставка способности:

1000 в месяц

Выделить:

датчик угла наклона в поперечном направлении 6.5v

Замените датчик угла наклона в поперечном направлении HMR2300

Истинный северный датчик магнитометра

Описание продукта

Датчик угла рысканья True North Замена HMR2300 Низкая цена Высокая производственная мощность искателя угла рысканья

▶ ОСНОВНАЯ ОСОБЕННОСТЬ

• Высокая точность в пределах ±1 гаусс, <0,5% от полной шкалы

• Диапазон ±2 гаусса, <70 µгаусс разрешение

• Трехосные (X, Y, Z) цифровые выходы

• От 10 до 154 выборок в секунду, выбирается

• Последовательные интерфейсы данных RS-232 или RS-485

• Варианты корпуса из печатной платы или алюминия

• Интерфейс нерегулируемого источника питания постоянного тока 6-15 вольт

Спецификация

Характеристики	Условия	Мин	Тип	Макс	Единицы
Источник питания
Напряжение питания	Контакт 9 относительно контакта 5 (земля)	6.5		15	Вольт
Потребляемый ток	Vsupply = 15 В. С S/R= Вкл.		27	35	мА
Температура
Рабочая	Окружающая среда	-40		+85	℃
Хранение	Окружающая среда, без смещения	-55		125	℃
Магнитное поле
Диапазон	Полная шкала (FS), общее приложенное поле	-2		+2	гаусс
Разрешение	Приложенное поле для изменения выхода	67			микро-гаусс
Точность	RSS всех ошибок при +25℃ ±1 гаусс ±2 гаусса		0.01 1	0.52 2	%FS %FS
Ошибка линейности	Наилучшая прямая линия при +25℃ ±1 гаусс ±2 гаусса		0.1 1	0.5 2	%FS %FS
Ошибка гистерезиса	3 прохода через ±2 гаусса при +25°℃		0.01	0.02	%FS
Ошибка повторяемости	3 прохода через +2 гаусса при +25°C		0.05	0.10	%FS
Ошибка усиления	Приложенное поле для нулевого показания		0.05	0.10	%FS
Ошибка смещения	Приложенное поле для нулевого показания		0.01	0.03	%FS
Температура Влияние	Коэффициент усиления		-600 ±114		ppm/"C
Влияние источника питания	От +6 до +15 В при приложенном поле 1 гаусс		150		ppm/В
Механический
Вес	Только печатная плата Печатная плата и корпус без фланцев Печатная плата и корпус с фланцами		28 94 98		граммы
Вибрация	Рабочая От 5 до 10 Гц в течение 2 часов От 10 Гц до 2 кГц в течение 30 минут		10 2.0		мм g
