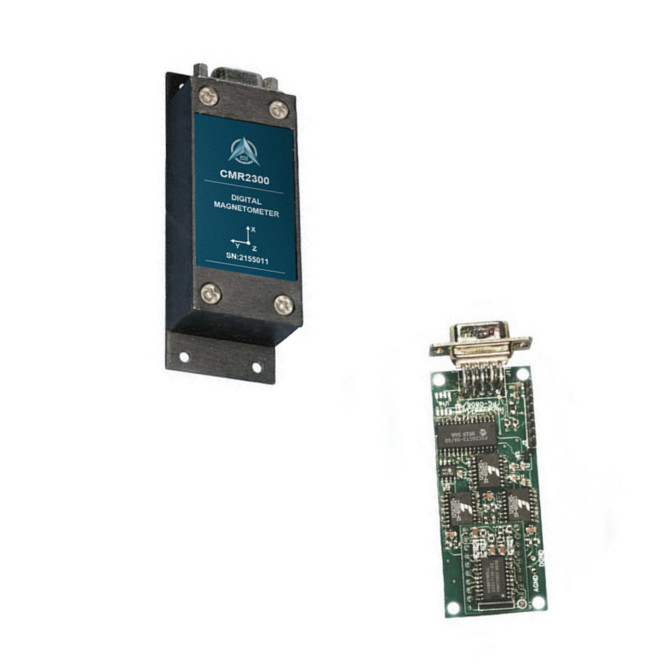

Точный датчик магнитометра цифров, аналог датчика оси HMR2300 3 магнитного

Name: Точный датчик магнитометра цифров, аналог датчика оси HMR2300 3 магнитного
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: CMR2300
Price: 1,400.00 USD
Availability: InStock

Наименование марки:	Firepower
Номер модели:	CMR2300
МОК:	1
цена:	1300~1500
Условия оплаты:	L/C,T/T
Способность к поставкам:	100 в месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

КИТАЙ

Диапазон:

+/--2 гаусс

Резолюция:

гаусс 67 m

Ошибка Hysterisis:

0.01%FS

Ошибка увеличения:

0.05%FS

возместите ошибку:

0.01%FS

Вес:

98g

Упаковывая детали:

коробка

Поставка способности:

100 в месяц

Выделить:

Датчик магнитометра RS-232

Датчик оси HMR2300 3 магнитный

Магнитный истинный северный искатель

Описание продукта

Аналог датчика оси датчика 3 цифров Magnometer магнитный точного магнитного истинного северного искателя HMR2300

▶ОСНОВНАЯ ОСОБЕННОСТЬ

• Высокая точность над гауссом ±1, <0>

• Ряд гаусса ±2, <70>

• Трехосные (x, y, z) цифровые данные

• 10 до 154 образцов в секунду, дискретный

• Интерфейсы серийных данных RS-232 или RS-485

• PCB или алюминиевые варианты приложения

• 6-15 интерфейс электропитания DC вольта нерегулированный

▶ПРИМЕНЕНИЕ • Опорная ориентация

• Compassing & навигация

• Движение и обнаружение корабля

• Обнаружение аномалии

• Инструментирование лаборатории

• Система безопасности

Спецификация

Характеристики	Условия	Минута	Тип	Макс	Блоки
Электропитание
Подача напряжения	Pin 9 снабдил ссылками к Pin 5 (земля)	6,5		15	Вольты
Поставка настоящая	Vsupply = 15V. С S/R= дальше		27	35	мамы
Температура
Работать	Окружающий	-40		+85	℃
Хранение	Окружающий, беспристрастный	-55		125	℃
Magnetc Fleld
Ряд	В натуральную величину (FS), полное поле прикладное	-2		+2	гаусс
Разрешение	Прикладное поле для изменения выхода	67			микро-гаусс
Точность	RSS всего ℃ errors@+25 гаусс ±1 гаусс ±2		0,01 1	0,52 2	%FS %FS
Ошибка Lneariby	Наиболее пригодное прямое ℃ line@+25 гаусс ±1 гаусс ±2		0,1 1	0,5 2	%FS %FS
Ошибка Hysterisis	3 стреловидности через °℃ 2gauss@+25 ±		0,01	0,02	%FS
Ошибка повторимости	°C Across+2gauss@+25 3 стреловидностей		0,05	0,10	%FS
Увеличение Enror	Прикладное поле для нул чтений		0,05	0,10	%FS
Возместите Ermor	Прикладное поле для нул чтений		0,01	0,03	%FS
Температура Влияние	Коэффициент увеличения		-600 ±114		ppm/«c
Электропитание Efiect	From+6 к +15V с полем 1 гаусса прикладным		150		ppm/V
Механический
Вес	PCB только PCB и Не-служить фланцем приложение PCB и служить фланцем приложение		28 94 98		граммы
Вибрация	Работать 5 к 10Hz на 2 часа 10Hz к 2kHz на 30 минут		10 2,0		mm g

AVIC CMR2300 трехосный умный цифровой магнитометр для того чтобы обнаружить прочность и направление магнитного поля случая. 3 из датчиков AVIC магниторезистивных ориентированы в ортогональных направлениях для того чтобы измерить компоненты вектор x, y и z магнитного поля. Эти выходы датчика преобразованы к шестнадцатиразрядным цифровым значениям использующ внутренний конвертер A/D перепад-сигмы. Бортовой магазины EEPROM конфигурация магнитометра для последовательной деятельности. Вывод данных серийное дуплексное RS-232 или полу-двухшпиндельное RS-485 с 9600 или 19 200 тарифами данных. Версия набора развития RS-232 доступна которая включает программу демонстрации окон совместимые, кабель интерфейса, переходник AC, и переносную сумку.

Размер PCB и PINOUT

Точный датчик магнитометра цифров, аналог датчика оси HMR2300 3 магнитного 0

МАГНИТОМЕТР CMR2300 ЦИФРОВ (1).pdf
