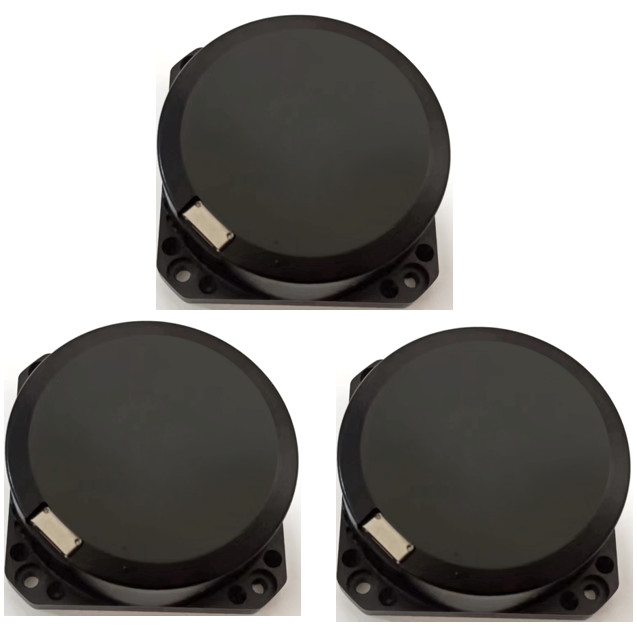

Инерциальный датчик скорости изменения пеленга, волчок влияния Sagnac короткозамкнутого витка оптически

Наименование марки:	Firepower
Номер модели:	F98B
МОК:	1
цена:	Подлежит обсуждению
Условия оплаты:	T/T
Способность к поставкам:	200/месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Размер:

98×98×35mm

Время начала:

минута ≤3

стабильность нулевого смещения:

≤0,02°/ч

Повторяемость с нулевым смещением:

≤0,02°/ч

Коэффициент случайного блуждания:

≤0,001º/ч1/2

Нелинейность коэффициента масштабирования:

≤20 частей на миллион

Упаковывая детали:

Коробка Sponge+

Поставка способности:

200/месяц

Выделить:

Датчик скорости изменения пеленга влияния Sagnac

датчик гироскопа 20ppm

Оптически волчок влияния Sagnac

Описание продукта

Датчик гироскопа короткозамкнутого витка волчка влияния Sagnac инерциального датчика скорости изменения пеленга оптически

Этот продукт инерциальный датчик скорости изменения пеленга основанный на оптически влиянии Sagnac, которое использовано для того чтобы измерить скорость изменения пеленга несущей вдоль чувствительной оси продукта. Скорость изменения пеленга воспринимая блок продукта кольцо стекловолокна, цифровая цепь обнаружения короткозамкнутого витка использована для извлечения разницы в оптически пути света по часовой стрелке и против часовой стрелки распространения причиненного внешней физической скоростью изменения пеленга и воспринятого кольцом стекловолокна, и между тем, сигнал разнице в оптически пути преобразован в сигнал напряжения тока для обратной связи короткозамкнутого витка и достиганы контроль, так, что будут осуществлены модуляция и демодулирование сигнала, и цель высокоточного обнаружения сигнала скорости изменения пеленга.

Серийный номер	Деталь теста	Блок	Технические требования
1	Общие размеры	mm	98×98×35
2	Стартовое временя	минута	≤3
3	Нул стабильностей смещения (10 приглаживать s, 1σ)	º/h	≤0.02
4	повторимость Нул-смещения	º/h	≤0.02
5	Коэффициент метода случайного блуждания	º/h1/2	≤0.001
6	Нелинейность коэффициента эффекта масштаба	ppm	≤20
7	Повторимость коэффициента эффекта масштаба	ppm	≤20
8	Рабочая температура	℃	-40~+60
9	Температура хранения	℃	-50~+70
10	Динамический диапазон	(°) /s	±300
11	Подача напряжения	V	+5V
12	Номинальный расход энергии	W	<4>

Размер

Общий размер (mm): (98 ± 0,1) × × (98 ± 0,1) (35 ± 0,1) (L × H W ×);

Размер установки (mm): (80 ± 0,1) × (80 ± 0,1) (l × w), × 4 Φ5.4mm

Инерциальный датчик скорости изменения пеленга, волчок влияния Sagnac короткозамкнутого витка оптически 0

Электрический интерфейс соединения

Номер пункта	Определение	Комментарий
1,9	+5V	Входной сигнал электропитания
2,10	GND	Земля силы
5	RXD+	Дифференциал гироскопа сортируя и исправляясь
13	RXD-	Недостаток дифференциала гироскопа стробируя
6	TXD+	Позитв дифференциального выхода гироскопа
14	TXD+	Недостаток дифференциального выхода гироскопа
3,4,7,8,11,12,15	--	Зарезервированный
