Акселерометр навигации датчика инерционной вибрации, гибкий акселерометр для ИНС

Наименование марки:	Firepower
Номер модели:	ZT
МОК:	1
цена:	Подлежит обсуждению
Условия оплаты:	T/T
Способность к поставкам:	500/month

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

КИТАЙ

Сертификация:

Масса:

≤80г

Предвзятость:

≤±3 мг

Масштаб:

1,25±0,15 мА/г

Собственная частота:

≤800 Гц

Пропускная способность:

800～2500

Нелинейный коэффициент второго порядка:

≤20 мкг/г2

Упаковывая детали:

губка/коробка

Поставка способности:

500/month

Выделить:

Инерционный датчик вибрации Навигационный акселерометр

Навигационный гибкий акселерометр

Гибкий акселерометр INS

Описание продукта

Датчик вибрации акселерометра уровня навигации инерционный гибкий акселерометр для ИНС

Характеристики производительности

Электрические свойства
Рабочее напряжение	±(12～18)В постоянного тока
Изоляционное сопротивление	50 МОм, при 50 В постоянного тока
Потребляемая мощность	≤480 мВт при ±15 В постоянного тока
Потребляемый ток	≤16 мА при ±15 В постоянного тока

Производительность			Ед. изм
	ЗТ-01	ЗТ-02
Диапазон	≥±30	≥±30	грамм
Порог (разрешение)	≤5×10-6г	≤5×10-6г	грамм
Предвзятость	≤±3	≤±3	мг
Температурный коэффициент (-40 ~ 70 ℃)	≤30	≤35	мкг/℃
Месячная составная ошибка (55 ℃, 1σ)	≤30	≤30	мкг
Масштаб	1,25±0,15	1,25±0,15	мА/г
Температурный коэффициент (-40 ~ 70 ℃)	≤40	≤50	частей на миллион/℃
Месячная составная ошибка (55 ℃, 1σ)	≤50	≤60	частей на миллион
Нелинейный коэффициент второго порядка	≤20	≤20	мкг/г2
Угол смещения	≤ 0,48 (100 угловых секунд)	≤ 0,48 (100 угловых секунд)	мрад
Собственная частота	≤800	≤800	Гц
Пропускная способность	800～2500	800～2500	Гц
Рабочая Температура	-45～+80	-45～+80	℃
Качественный	≤80	≤80	грамм

Условия окружающей среды
Случайная вибрация (без питания)	8 грамм, (20～2000) Гц
Шок (без мощности)	150 г, 4,5 мс, полусинусоидальный

Акселерометр навигации датчика инерционной вибрации, гибкий акселерометр для ИНС 0

премьера продукта

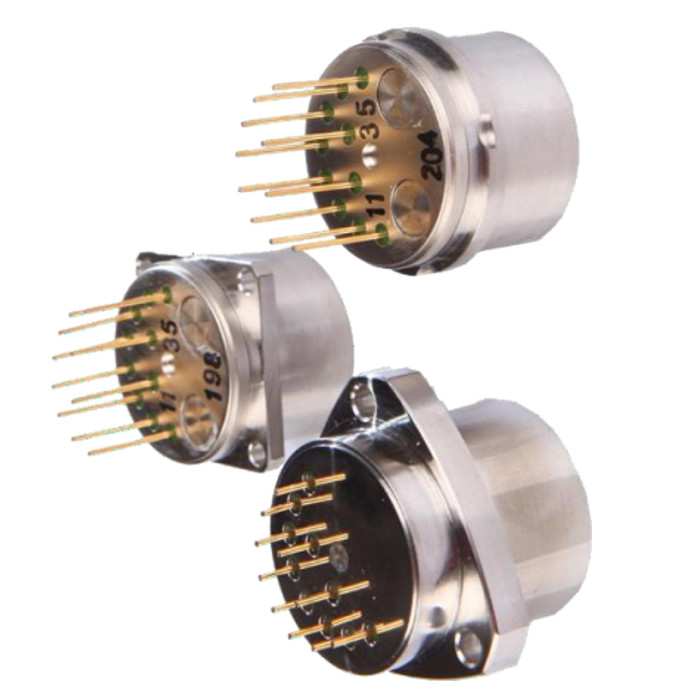

Кварцевый гибкий датчик ускорения серии ZT представляет собой одноосевой акселерометр с обратной связью по крутящему моменту.Он обнаруживает внешний сигнал ускорения через детекторную массу, а затем демодулирует и усиливает его через схему сервопривода.Наконец, выходной сигнал тока пропорционален сигналу ускорения.Продукция широко используется в аэрокосмических высокоточных навигационных системах.

Измерение

Акселерометр навигации датчика инерционной вибрации, гибкий акселерометр для ИНС 1

Требования к установке

Поверхность фланца датчика является опорной поверхностью установки.

Меры предосторожности

Датчик является изнашиваемой деталью.Пожалуйста, обращайтесь с ним осторожно, не роняйте и не прикасайтесь к нему.Воздействие и вибрация не должны превышать технических требований к изделию.
При транспортировке датчик должен быть надежно упакован, вокруг него должно быть не менее 20 мм буферной пены, датчик должен быть закреплен пенопластом.При упаковке нескольких датчиков убедитесь, что они не сталкиваются друг с другом.
Перед включением питания проверьте проводку каждого контакта, который не должен быть подключен неправильно.
Продукт хранится в оригинальной упаковке в сухом и вентилируемом помещении.Обращайтесь с осторожностью при перемещении.
Обратите внимание на электростатическую защиту.
