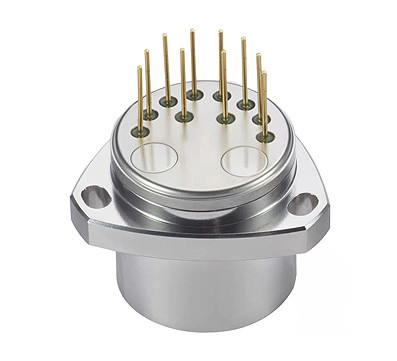

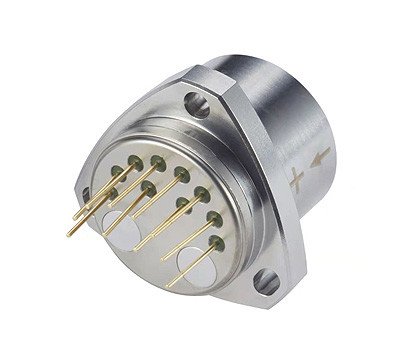

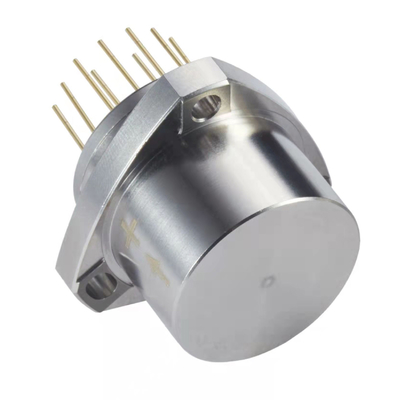

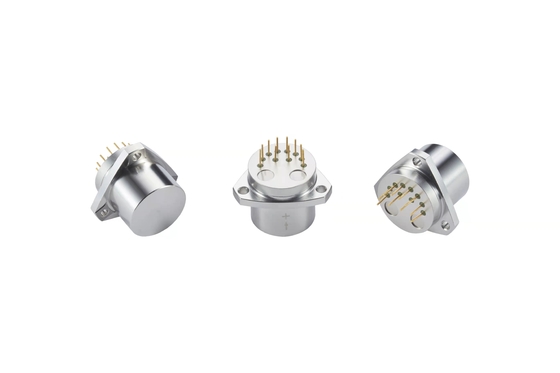

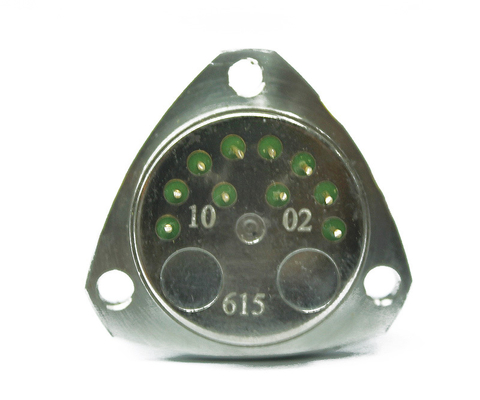

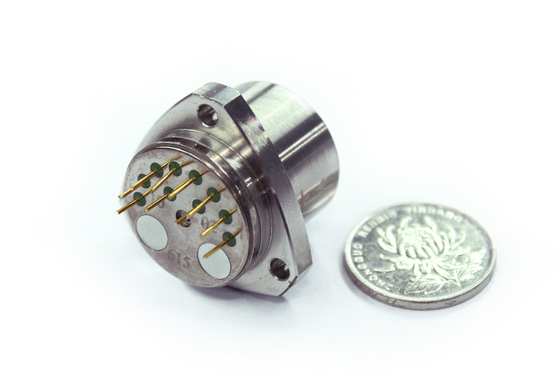

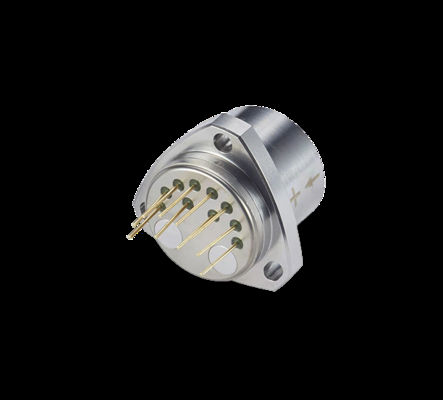

Высокопроизводительный одноосевой кварцевый акселерометр для нефтяной и газовой промышленности

Высокопроизводительный одноосевой кварцевый акселерометр для нефтяной и газовой промышленности

Наименование марки:	Firepower
Номер модели:	AV1-01
МОК:	1
цена:	Подлежит обсуждению
Условия оплаты:	T/T
Способность к поставкам:	500/month

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

КИТАЙ

Сертификация:

Функция:

испытание вибрации

Измеренный диапазон:

±50г

Предельное значение:

5 мкг

значение отклонения K0/K1:

≤ ± 3 мг

Коэффициент эффекта масштаба k1:

10,3±0,2 мА/г

Вес:

≤80г

Шок:

100 грамм,5 мс,1/2с

Электрическое питание:

±12~±15V

Текущее потребление:

≤ ± 20mA

Пропускная способность:

800~2500 Hz

Упаковывая детали:

губка/коробка

Поставка способности:

500/month

Выделить:

Кварцевый гибкий датчик ускорения

инерциальный навигационный датчик с обратной связью по крутящему моменту

кварцевый гибкий инерциальный навигационный датчик

Описание продукта

Высокопроизводительный одноосевой кварцевый акселерометр вибрационный датчик

Точный датчик вибрации, предназначенный для требовательных приложений в нефтегазовой промышленности.

Основные характеристики

Атрибут	Стоимость
Функция	Испытание вибрации
Диапазон измерений	±50 г
Предельное значение	5 мкг
Значение отклонения k0/k1	≤ ± 3 мг
Коэффициент масштаба k1	10,3±0,2 мА/г
Вес	≤ 80 г
Ударная стойкость	100 грамм,5 мс,1/2с
Электрическое питание	± 12 ~ ± 15 В
Текущее потребление	≤ ± 20mA
Пропускная способность	800-2500 Гц

Обзор продукции

Кварцевый гибкостный акселерометр серии AV1 представляет собой высокоточный инерционный датчик с исключительной долгосрочной стабильностью, повторяемостью, работоспособностью при запуске, адаптивностью к окружающей среде,и надежностьЭто экономично эффективное решение обеспечивает линейный выход тока пропорционально полученной силе, что позволяет пользователям выбирать подходящие резисторы отбора проб для оптимальной точности.

Встроенный датчик температуры позволяет регулировать линейный выходный ток при изменении температуры (доступна дополнительная компенсация).Этот датчик отвечает стандартным требованиям измерения вибрации в требовательных промышленных условиях..

Технические спецификации

Параметр	AV1-01 Спецификация
Диапазон измерений	±50 г
Предельное значение	5 мкг
Значение отклонения k0/k1	≤ ± 3 мг
Коэффициент масштаба k1	10,3±0,2 мА/г
Нелинейный коэффициент второго порядка K2	≤±20μg/g2
0g 4 h краткосрочная стабильность	≤ 10 мкг
1g 4 h краткосрочная стабильность	≤ 10 ppm
Повторяемость значения отклонения σk0 (1σ,1 месяц)	≤ 10 мкг
Повторяемость коэффициента масштаба σk1/k1 (1σ,1 месяц)	≤ 15 ppm
Нелинейный коэффициент повторяемости σk2/k1 ((1σ,1 месяц)	≤±10 мкг/г2
Температурный коэффициент отклонения	≤ ± 10 мкг /оС
Температурный коэффициент коэффициента шкалы	≤±20 ppm /oC
Шум (840Ω сопротивления отбора проб)	≤ 5 мв
Естественная частота	400-800 Гц
Пропускная способность	800-2500 Гц
Сопротивление вибрации	5g ((20-2000Hz)
Ударная стойкость	100 грамм,5 мс,1/2с
Диапазон температуры работы	от -40 до +85oC
Диапазон температуры хранения	-60 до +120oC
Электрическое питание	± 12 ~ ± 15 В
Текущее потребление	≤ ± 20mA
Датчик температуры	Доступен в двух типах (с/без)
Размеры	Ф25.4х30мм
Вес	≤ 80 г

Диаграмма продукта

Руководящие принципы установки

Поверхность фланца датчика служит ориентировочной поверхностью установки для правильной установки.

Осторожности при обращении и безопасности

Этот датчик является точным инструментом - обращайтесь с осторожностью и избегайте падения или столкновения
Не превышать установленные пределы удара/вибрации (100g,5ms,1/2sin)
Упаковка с буферной пеной длиной ≥ 20 мм во время транспортировки, укрепляющая датчик для предотвращения движения
При транспортировке нескольких единиц, избегайте контакта между датчиками
Проверьте все подключения перед включением
Хранить в оригинальной упаковке в сухой, проветриваемой среде
Соблюдать надлежащие меры защиты от электростатического разряда (ESD)
