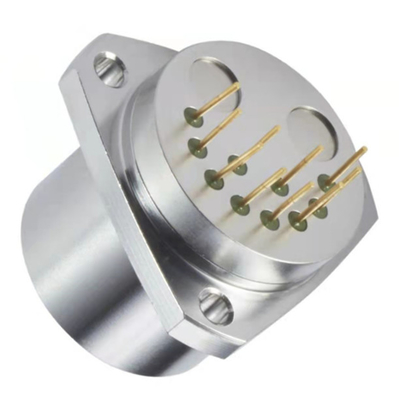

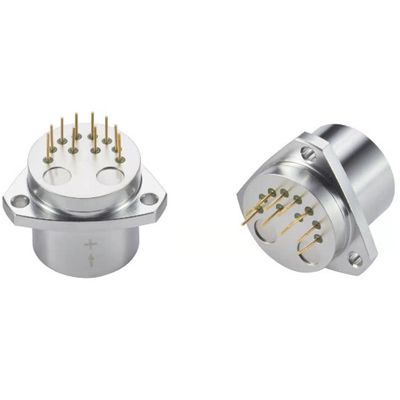

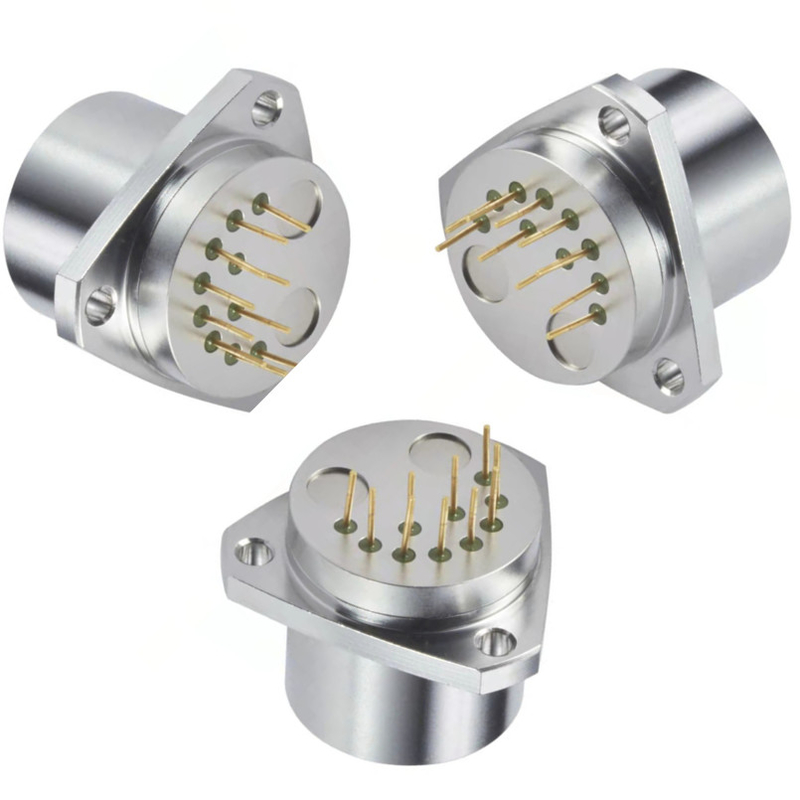

Акселерометр кварца высокого диапазона 70g уникальный гибкий с датчиком температуры

Наименование марки:	Firepower
Номер модели:	JB2-02
МОК:	1
цена:	600~1190
Условия оплаты:	T/T
Способность к поставкам:	500/month

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Ряд:

±70g

Разрешение:

5μg

Косое K0/K1:

≤ (mg ±1)

Коэффициент эффекта масштаба kl:

0.8~1.5 mA/g

Косое смещение Сигма k0 (1σ, один месяц):

μg ≤20

Сила:

±12~±15V

Упаковывая детали:

губка/коробка

Поставка способности:

500/month

Выделить:

акселерометр кварца 70g

Акселерометр кварца с датчиком температуры

Акселерометр сгибания кварца высокого диапазона

Описание продукта

Акселерометр высокого диапазона датчиков уникального кварца гибкий (70g) с датчиком температуры

Семья акселерометра JB2 использует датчики уникального кварца гибкие. Акселерометр высокого диапазона (70g) конструирован для измерения инерциальных ускорений в космической окружающей среде, это преобладающий датчик используемый в инерциальных навигационных системах ремня-вниз рекламы и военных самолетов фарфора. Долгосрочная повторимость и главные характеристики надежности JB2 сделать им самый лучший акселерометр инерциальн-степени значения доступным на рынке сегодня.

JB2 отличает запатентованной системой вытравлять-кварц-сгибания Q-flex& сейсмической. Аморфическая структура доказательств-массы кварца обеспечивает превосходные смещение, коэффициент эффекта масштаба, и повторимость совмещения осей.

Объединенная электроника начинает ускорени-пропорциональное течение выхода предусматривая и статическое и динамическое измерение ускорения. При помощи клиента поставленный резистор нагрузки выхода, соотвественно масштабированный для ряда ускорения применения, течение выхода можно преобразовать в напряжение тока.

JB2 также включает текущий объем производства, внутренний датчик температуры. Путем приложение температур-компенсируя алгоритмов, смещение, коэффициент эффекта масштаба, и проведение рассогласования оси драматически улучшены.

Особенности

1. Превосходное представление повторимости включения

2. Экологически изрезанный

3. Аналогового выхода

4. Ряд поля регулируемый

5. Внутренний датчик температуры для термальной компенсации (вариант)

6. Высокий диапазон (70g)

Режимные характеристики

Нет.	Параметр	JB2-01	JB2-02
1	измеряя ряд	±70g	±70g
2	Пороговое значение	5μg	5μg
3	Значение k0/k1 отступления	≤ (mg ±3)	≤ (mg ±5)
4	Коэффициент эффекта масштаба k1	1.3±0.2 mA/g	1.3±0.2 mA/g
5	Второстепенное нелинейное coefficientK2	≤±20μg /g2	≤±30μg /g2
6	стабильность 0g 4 h недолгосрочная	μg ≤10	μg ≤20
7	стабильность 1g 4 h недолгосрочная	≤10 ppm	≤20 ppm
8	Значение всестороннее repeatabilityσk0 отступления (1σ, 1 месяц)	μg ≤10	μg ≤30
9	Коэффициент эффекта масштаба всестороннее repeatabilityσk1/k1 (1σ, 1 месяц)	≤15ppm	≤30 ppm
10	Нелинейный коэффициент всестороннее repeatabilityσk2/k1 (1σ, 1 месяц)	≤±10 μg /g2	≤±20 μg /g2
11	Коэффициент valueTemperature отступления	≤±20 μg/℃	≤±30 μg/℃
12	Коэффициент factorTemperature масштаба	≤±20 ppm/℃	≤±30ppm/℃
13	шум (пробовать сопротивление 840Ω)	≤5mv	≤8.4mv
14	Естественная частота	400~800 Hz	400~800 Hz
15	ширина полосы частот	800~2500 Hz	800~2500 Hz
16	вибрация	5g (20-2000Hz)	5g (20-2000Hz)
17	Удар	100g, 5ms, 1/2sin	100g, 5ms, 1/2sin
18	Ряд рабочей температуры измеряя	-40-+85℃	-40-+85℃
19	ряд температуры хранения измеряя	-60-+120℃	-60-+120℃
20	приведенный в действие	±12~±15V	±12~±15V
21	Текущее потребление	≤±20mA	≤±20mA
22	Датчик Tempe	Утвердительный ответ и отсутствие тип 2	Утвердительный ответ и отсутствие тип 2
23	размер	Ф25.4X30mm	Ф25.4X30mm
24	вес	≤80g	≤80g

Применения

●Сверлить и измерение наклонения

●Аеронавтика и астронавтика

●Аппаратуры и оборудование

Чертеж и интерфейс конфигурации

Марк: датчик температуры AD590, пункт 10 наивысшая мощность. Пункт 9 низкая мощность. Пункт 9 и земля силы используют одно сопротивление платины; значение 1K, термальный коэффициент чем 5ppm.
