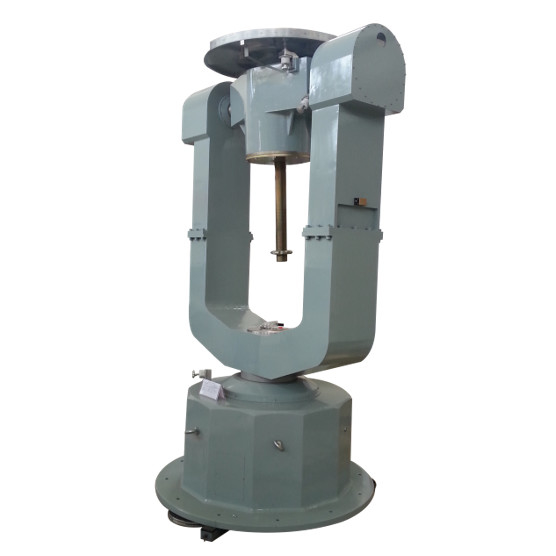

Имитатор движения вращения трехосного Turntable 360 градусов свободный

имитатор положения триаксиального имитатора движения вращения turntable 360deg непрерывного свободного трехосный

1 предисловие

Согласно потребностям XXX, необходимо купить трехосный turntable с функциями положения, скорости и симуляции.

2 основных технических индекса

2,1 вес нагрузки: 30 Kg

2,2 размер нагрузки: диаметр 500 mm × 500 mm;

2,3 механическая структура таблицы: UUT

2,4 трехосное пересечение: внутри шарик радиуса 0.25mm (подвергая механической обработке гарантия)

2,5 точность вращения наклонения: свертывая ″ ± 5

″ ± 5 тангажа

Носящ ″ ± 5

2,6 Perpendicularity 3 осей: ″ ± 5 оси крена и оси тангажа

2,7 располагать точность трехосного углового положения: ″ ± 6

2,8 разрешение трехосного измерения углового положения: 0,36 ″

2,9 трехосный ряд вращения: трехосное непрерывное

Ряд 2,10 скоростей изменения пеленга: ± 0,001 °/s крена | 400 °/s

± 0,001 °/s тангажа | 400 °/s

± 0,001 °/s-200 °/s азимута

Точность 2,11 скоростей изменения пеленга: 5 × 10^до5 (среднее 360 °)

5 × 10^до4 (среднее 10 °)

5 × 10^до3 (1 среднее °)

Стабильность 2,12 скоростей изменения пеленга: 5 × 10^до5 (среднее 360 °)

5 × 10^до4 (среднее 10 °)

5 × 10^до3 (1 среднее °)

2,13 максимальное угловое ускорение: крен 200 °/s2

Тангаж 200 °/s2

Носить 100 °/s2

2,15 интерфейс симуляции

С функцией цифровой симуляции, интерфейс связи RS-232, подлежащий определению скорости передачи информации в бодах.

2,16 проводное кольцо выскальзывания (TBD)

Петля общая петля, при котором:

Кольцо силы: 28 V, 10 A;

Контактное сопротивление кольца выскальзывания: 0.005Ω (статическое), 0.01Ω (динамическое).

2,17 электропитание

A) Трехфазное четырехпроводное, 380V ± 10%, 50 Hz ± 3%

B) Одиночная фаза, 220V ± 10%, 50HZ ± 3%

2,18 условия труда

A) Рабочая температура: 20 ℃ ± 10;

B) Относительная влажность: ≤ 50% (℃ 30);

C) Зазмеление сопротивления заземленного кабеля более менее чем 2Ω;

D) с сейсмическим учреждением изоляции;

E) Не сильное электромагнитное взаимодействие вокруг.
