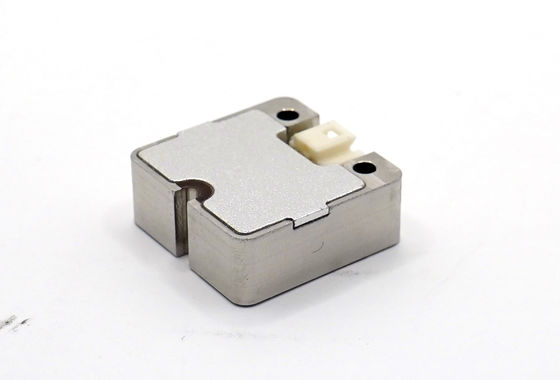

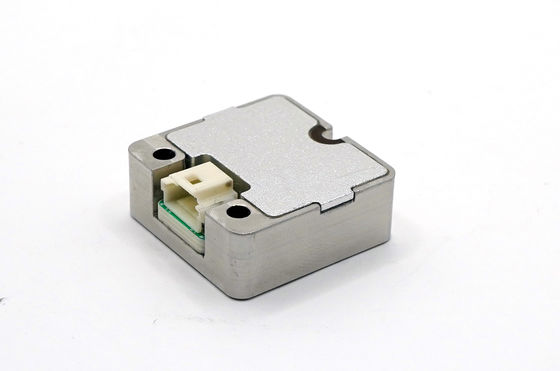

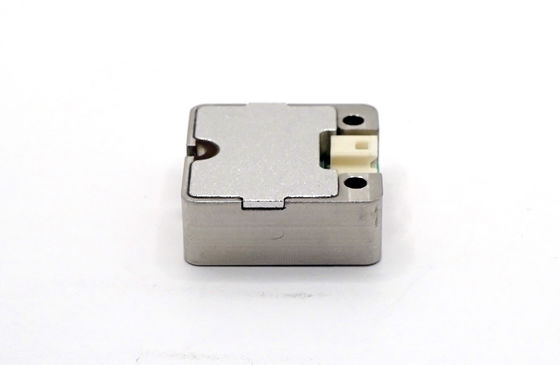

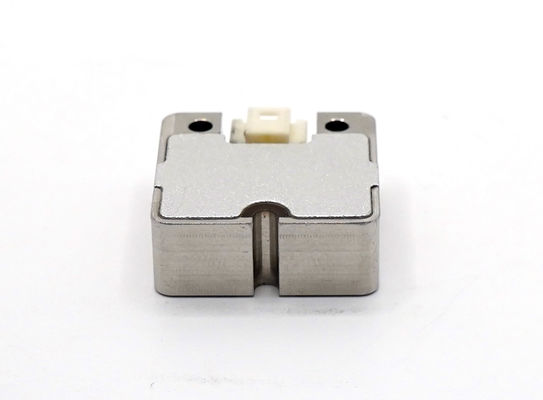

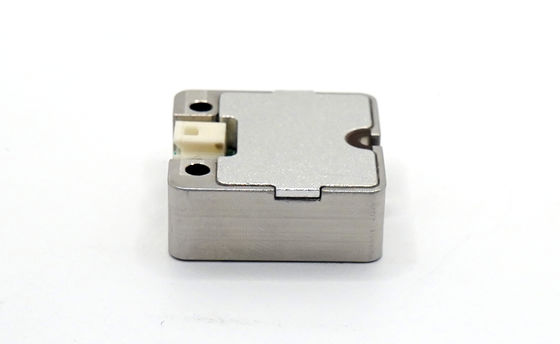

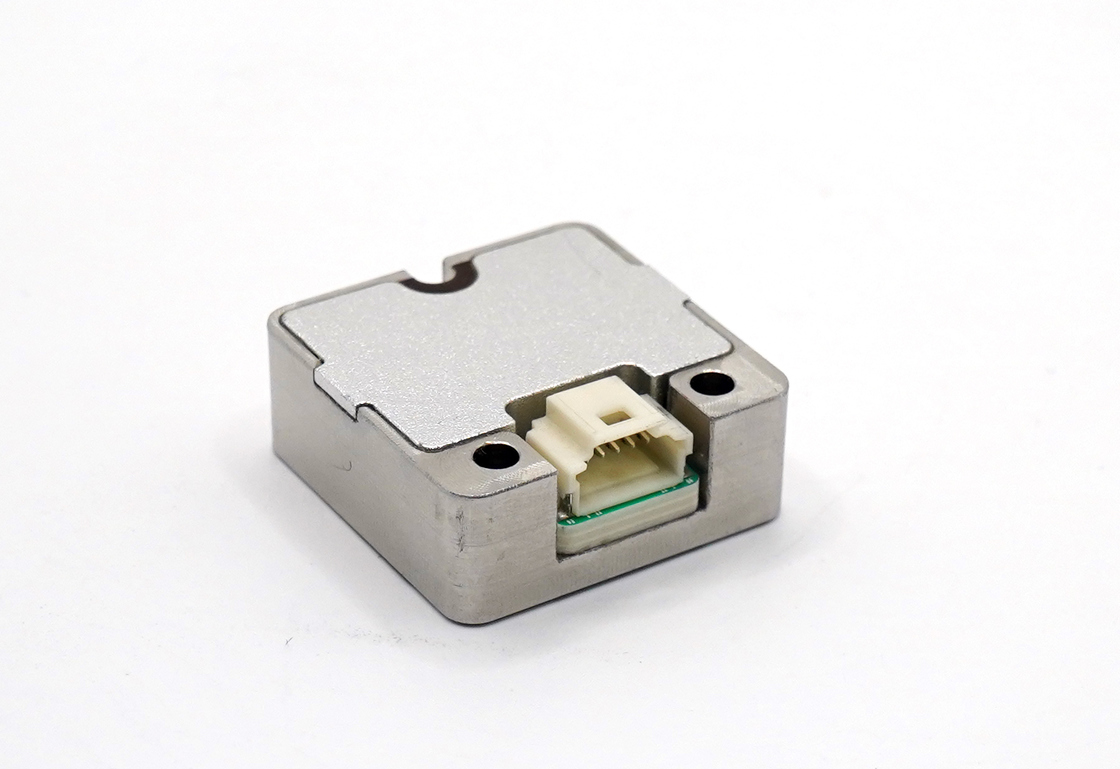

Автомобильный MEMS IMU для навигационной системы

Автомобильный MEMS IMU для навигационной системы

Наименование марки:	Firepower
Номер модели:	ИМУ115
МОК:	1
цена:	200$
Условия оплаты:	T/T, L/C.
Способность к поставкам:	1000/month

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

КИТАЙ

Ряд волчка:

250/500 º/с

Стабильность нулевого смещения:

3,0°/ч

Масштабная нелинейность:

0,02%

Пропускная способность:

80Hz

Диапазон акселерометра:

4//16/г

Интерфейс:

1-way UART

Вибрация:

20~2000Гц, 3г

Влияние:

1000 г, 0,5 мс

Упаковывая детали:

коробка с губкой

Поставка способности:

1000/month

Выделить:

Тип триаксиальный Turntable UOO

Turntable скорости изменения пеленга триаксиальный

Триаксиальные направления Turntable 3

Описание продукта

Автомобильный MEMS IMU для навигационной системы

IMU115 - это усовершенствованный инерциальный измерительный блок (IMU) на основе микромеханической технологии (MEMS), оснащенный встроенным высокопроизводительным MEMS гироскопом и MEMS акселерометром. Он обеспечивает точные измерения 3 угловых скоростей и 3 ускорений.

Разработанный для высокой надежности и исключительной адаптивности к окружающей среде, IMU115 может быть настроен с различными программными решениями для применения в интеллектуальном вождении, связи в движении, картографии, платформах стабилизации и смежных областях.

Особенности продукта

Трехосный цифровой гироскоп:
- Динамический диапазон измерения ±250º/с (опционально 500º/с)
- Стабильность нулевого смещения: 10º/ч (GJB, 10 с, типично), 6.0º/ч (ALLAN, типично)
Трехосный цифровой акселерометр:
- Динамический диапазон измерения ±4g (настраивается до 16g)
- Стабильность нулевого смещения: 0.12 мг (GJB, 10 с), 0.065 мг (ALLAN)
Высокая надежность: MTBF > 20 000 часов
Гарантированная точность в полном температурном диапазоне (-40℃ до 80℃) со встроенным высокопроизводительным алгоритмом температурной калибровки и компенсации
Разработан для эффективной работы в условиях сильной вибрации
Интерфейс: 1-полосный UART

Область применения

Системы интеллектуального вождения
Связь в движении
Приложения для картографии
Платформы стабилизации

Технические характеристики продукта

Параметр	Условия испытаний	Минимум	Типично	Максимум	Единица измерения
Гироскоп
Динамический диапазон измерения			250	500	º/с
Стабильность нулевого смещения	Дисперсия Аллана		3.0		º/ч
Стабильность нулевого смещения	Среднее значение за 10 с (-40℃ до +80℃, постоянная температура)		6.0		º/ч
Диапазон нулевого смещения			±0.2		º/с
Изменение нулевого смещения в полном температурном диапазоне			±0.3		º/с
Точность масштабного коэффициента			0.2		%
Нелинейность масштабного коэффициента			0.02		%FS
Полоса пропускания			80		Гц
Акселерометр
Динамический диапазон измерения			4	16	г
Стабильность нулевого смещения	Дисперсия Аллана		0.065		мг
Стабильность нулевого смещения	Среднее значение за 10 с (-40℃ до +80℃, постоянная температура)		0.12		мг
Диапазон нулевого смещения			±3		мг
Изменение нулевого смещения в полном температурном диапазоне			±6		мг
Точность масштабного коэффициента			0.3		%
Нелинейность масштабного коэффициента			0.03		%FS
Полоса пропускания			80		Гц
Интерфейс связи
Скорость передачи данных 1-полосного UART			115.2	460.8	Кбит/с
Частота дискретизации UART		200	1000		Гц
Электрические характеристики
Напряжение		4.5	5	5.5	В
Потребляемая мощность				0.35	Вт
Пульсации (P-P)				20	мВ
Конструктивные характеристики
Размер			22.4×22.4×9.5		мм
Вес			16		г
Условия эксплуатации
Рабочая температура		-40		80	℃
Температура хранения		-45		85	℃
Вибрация			20-2000 Гц, 3g
Удар			1000g, 0.5 мс
Надежность
MTBF			20000		ч
Время непрерывной работы			120		ч

Примечание: Нулевое смещение всего процесса изменения температуры рассчитывается при скорости изменения температуры ≤1℃/мин и диапазоне температур от -40℃ до +80℃.
