Низкомощный волоконно-оптический гироскоп FOG-сенсор для стабилизации положения БПЛА

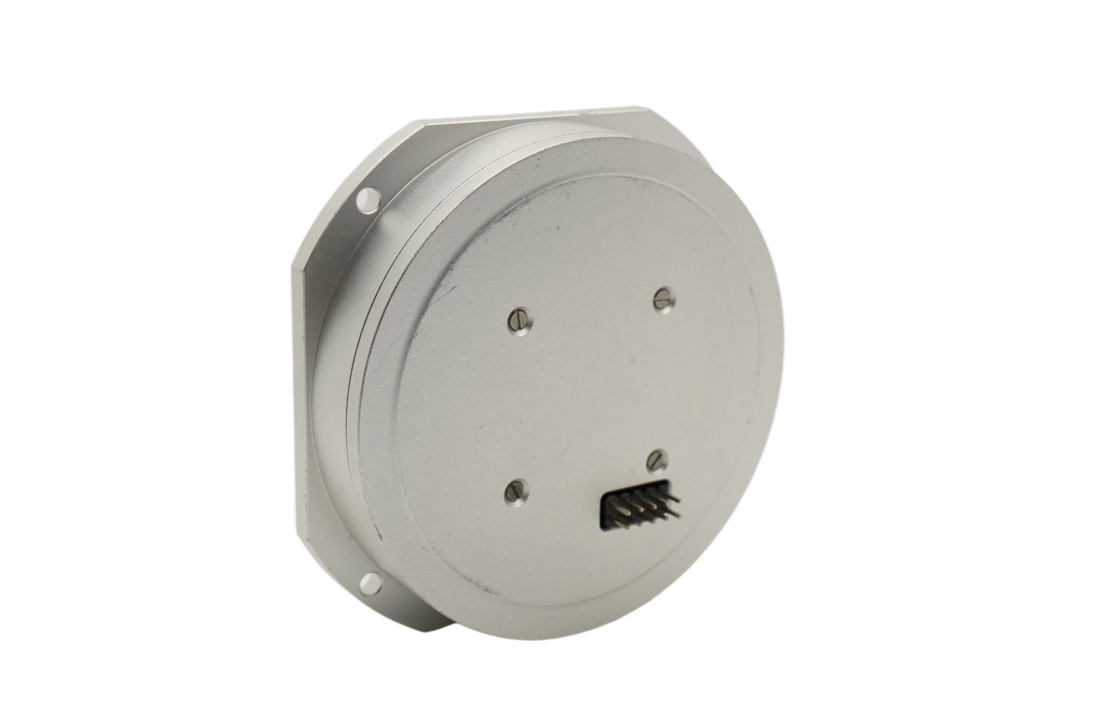

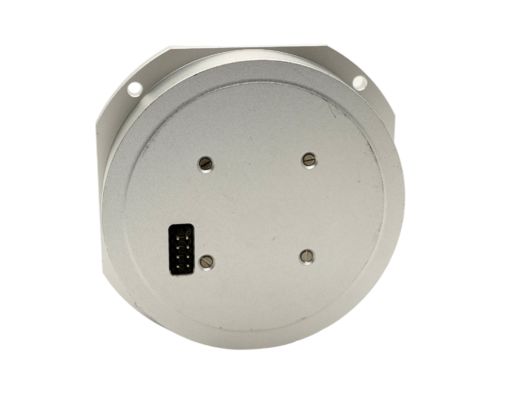

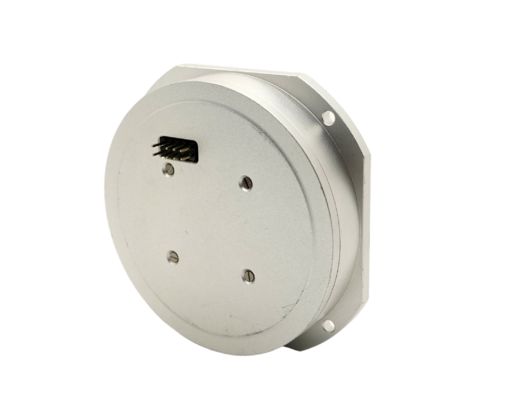

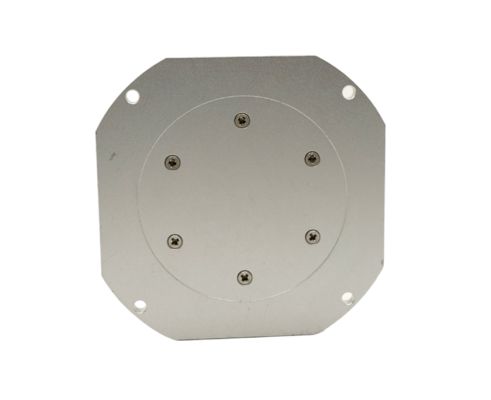

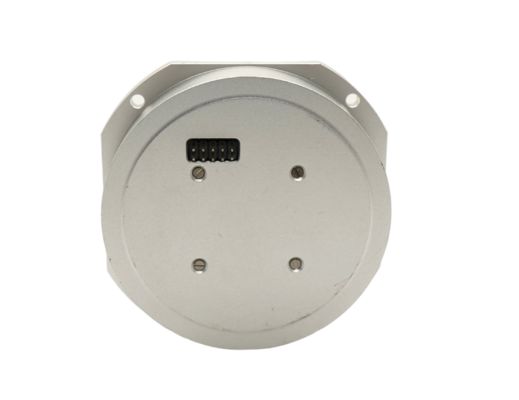

Низкомощный волоконно-оптический гироскоп FOG-сенсор для стабилизации положения БПЛА

Наименование марки:	Firepower
Номер модели:	MFOG910
МОК:	1
Условия оплаты:	T/T, L/C.
Способность к поставкам:	1000/Month

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

КИТАЙ

стабильность нулевого смещения:

≤ 0,8°/ч

Метод случайного блуждания угла:

00,02°/√h

Измеренный диапазон:

± 240°/с

Ширина полосы:

≥1000 Гц

Производственное название:

навигационный гироскоп

Масса:

150 г

Источник питания:

5 В

Приложения:

Управление полетом и навигация самолетов

Упаковывая детали:

коробка с губкой

Поставка способности:

1000/Month

Выделить:

не магнитный Turntable 2 осей

Turntable 50kg 2 осей

Описание продукта

Маломощный волоконно-оптический гироскоп FOG для стабилизации ориентации БПЛА

Параметры производительности

Серийный номер	Проект	Показатели производительности
1	Диапазон (°/с)	±240
2	Коэффициент масштабирования (мВ/°/с)	47±5
3	Нелинейность коэффициента масштабирования (ppm)	≤1000
4	Стабильность нулевого смещения (10 с, 1σ, °/ч)	≤0.8
5	Повторяемость нулевого смещения (1σ, °/ч)	≤0.8
6	Полоса пропускания 3 дБ (Гц)	≥1000
7	Случайное блуждание (°/√ч)	≤0.02
8	Питание (В)	5 +0.25 +12
9	Потребляемая мощность (Вт)	≤1.5
10	Удар (g)	≥1500
11	Ускорение (g)	≥70
12	Срок службы (годы) (расчетная оценка)	≥15
13	MTBF (Расчетная оценка)	≥100000

Волоконно-оптический гироскоп MFOG-910 объединяет оптику, механику и электронику в единую твердотельную конструкцию. Основанный на эффекте Саньяка, он обнаруживает угловое движение с высокой чувствительностью и стабильностью.

Его быстрый запуск, низкое энергопотребление и прочная конструкция делают его подходящим для управления ориентацией, стабилизации и измерения движения в сложных условиях.

Состав

Сборка оптического тракта
Плата схемы обнаружения и управления сигналами
Каркас волоконно-оптической катушки, корпус и другие конструктивные детали

Технические характеристики

Вес: ≤150 г

Рабочая температура: -40℃ to +70℃

Температура хранения: -55℃ to +85℃

Случайная вибрация: 20g, частотный диапазон: от 20 Гц до 2000 Гц

Размеры

Теги:

Датчик гироскопа акселерометра

Гироскоп акселерометра IMU

Акселерометр сгибания кварца

гироскоп оптического волокна

Инерциальная навигационная система

Искатель гироскопа северный

Датчик магнитометра

Датчик гироскопа акселерометра

Гироскоп акселерометра IMU

Акселерометр сгибания кварца

гироскоп оптического волокна

Инерциальная навигационная система

Искатель гироскопа северный

Датчик магнитометра

Подробная информация о продукции

Низкомощный волоконно-оптический гироскоп FOG-сенсор для стабилизации положения БПЛА

Низкомощный волоконно-оптический гироскоп FOG-сенсор для стабилизации положения БПЛА

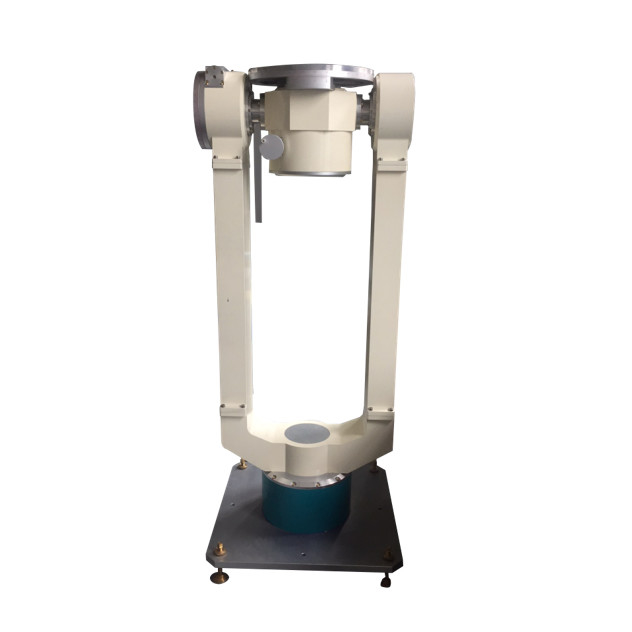

не магнитный Turntable 2 осей
