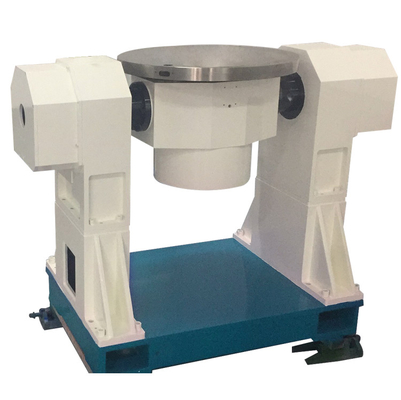

Turntable оси типа 2 таблицы для инерциальных прибора и датчиков

Испытание и калибровка двухосевого поворотного устройства для инерциального устройства и датчиков

I. Основные назначения и функции

Стройплощадка - это оборудование для испытаний структуры типа стола, производимое нашей компанией, которое может использоваться для обнаружения и испытания инерциального измерительного устройства,и может также использоваться для калибровки и измерения двумерного угла вращения других приборов.

Основными функциями являются:

1. точный угол вращения внутреннего кольца и внешнего кольца и угол отображения;

2Функция горизонтального регулирования;

3. Выровнять и нацелиться на положение установки;

4. кольцо веса на механическом корпусе стола реализует предварительную указание угла;

5. Механический корпус стола использует ручное колесо и ручку для ручной индексации;

6. Внутренний и внешний кольцевые валы имеют механическую блокировочную функцию;

7. Цифровой дисплей электрический ящик имеет интерфейс RS232.

II. Основные технические показатели

1Общие размеры: корпус стола 900 мм (750 мм (900 мм).

Общий вес: около 650 кг.

3. Столовая поверхность механического столового корпуса

(1) Материал столовой поверхности: HT250

(2) Размер стола (настраиваемый): (450 мм/ (320 мм.

(3) Плоскость стола: 0,02 мм.

(4) Вытяжка стола: 0,03 мм.

(5) Форма установки стола нагрузки: равномерное распределение "М"-образных T-образных канавок.

(6) Несущая способность: масса нагрузки не должна быть менее 50 кг; высота нагрузки не должна превышать 200 мм.

4Внутренний кольцевой вал

(1) Диапазон углов: непрерывный и бесконечный

(2) Ошибка вращения наклона: ± 1,5 (

(3) Точность измерения углового положения: ± 3 (

(4) Разрешение дисплея: 0,36 (

(5) Повторяемость измерения углового положения: 2 (

(6) Дисплей: 0 ~ 359.9999 °

5Внешний кольцевой вал

(1) Диапазон углов;

(2) Ошибка вращения наклона: ± 2 (

(3) Точность измерения углового положения: ± 5 (

(4) Разрешение дисплея: 0,36 (

(5) Повторяемость измерения углового положения: 2 (

(6) Режим отображения: 0-359,9999 °;

6Ошибка перпендикулярности двух осей: ± 5 (

7Диапазон горизонтальной регулировки: (2 (

8Точность горизонтальной настройки: 3

III. Условия использования

Температура окружающей среды: 20 °C (5 °C)

2Относительная влажность 80% RH.

3. Пластинка размещается на вибрационной изоляции.

4Поток воздуха в лаборатории гидропривода стабилен, без электромагнитных помех, и вокруг нет сильных вибраций и ударов.

5Сопротивление изоляции: сопротивление изоляции между изолированными точками и между изолированными точками и оболочкой должно быть не менее 20 M ().
