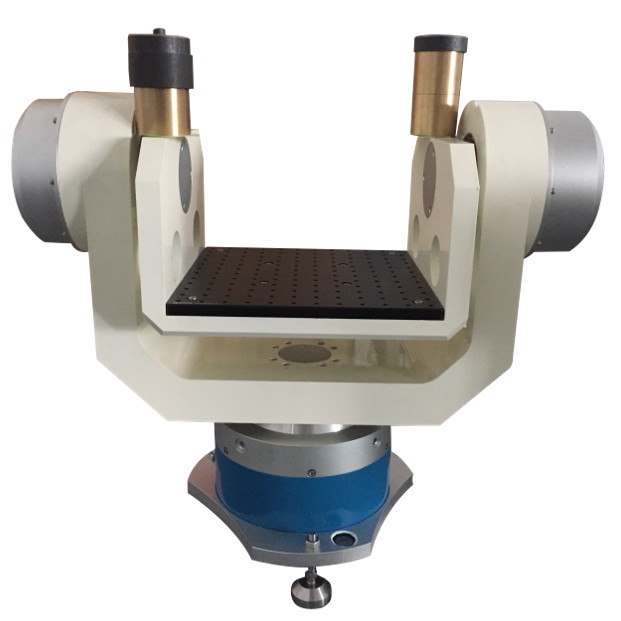

Turntable датчика навигации удваивает точность вращения ″ оси 2

Пробная скамейка датчиков навигации для симулятора движения на гирляндных устройствах с двумя осями

I. Основные назначения и функции

Пластинка состоит в основном из корпуса и системы управления пластинкой, имеет структуру стола в форме буквы T,и используется для испытания производительности инерциальных навигационных устройств и инерциальных навигационных систем в условиях скорости, положение и тому подобное.

Основные функции:

• Функции управления положением, регулирования скорости и регулирования колебания;
• Он выполняет функции компьютерного автоматического контроля состояния, сбора данных, обработки и отображения.
• Он может использоваться для локальной работы и дистанционного управления верхним компьютером.который может передавать рабочий статус проигрывателя на верхний компьютер, включая информацию о положении и скорости проигрывателя.и параллельная передача данных не менее 1 КГц.

(5) Верхнее программное обеспечение управления компьютером может нормально работать на платформе WIN98, WINXP или WIN2000.

II. Основные технические показатели

1. Столовая поверхность механического столового корпуса

1 Материал стола: нержавеющая сталь

2 Размер стола и максимальная масса груза: φ450mm/40kg; φ320mm/20kg

3 Плоскость стола: 0,02 мм

4 Вытекание столовой конец: 0,02 мм

5 отверстий для монтажа винта на столе: 25 мм (радиальный, 5 отверстий × 8 равномерно распределенных линий)

2. Взлом

(1) Статус позиции

Диапазон углов: непрерывный и бесконечный;

Точность вращения: ± 2 ′′;

Разрешение измерения углового положения: 0,36 ′′;

Точность позиционирования углового положения: ± 3 ′′;

Повторяемость углового положения: ± 2 ′′;

(2) Статус ставки

Диапазон скоростей: ± 0,001 °/с ~ ± 1000 °/с;

Скорость разрешения: 0,001 °/s

Точность и стабильность скорости: ω < 1 °/s, 3 × 10^{- Три.}(1 ° среднее);

1 °/s ≤ ω < 10 °/s, 3 × 10^{- 4}(10 ° в среднем);

10 °/s ≤ ω, 3 × 10^-5(360 ° в среднем);

(3) Состояние колебания

Диапазон колебания: 0 ° ~ ± 45 °,

Частота колебания: 0,02 - 10 Гц

Максимальное угловое ускорение: 300 °/s²

3Ось откида

(1) Статус позиции

Диапазон вращения: непрерывный и бесконечный;

Точность вращения: ± 2 ′′;

Разрешение положения: 0,36 ′′;

Точность позиционирования углового положения: ± 3 ′′;

Повторяемость углового положения: ± 2 ′′;

(2) Статус ставки

Диапазон скоростей: ± 0,001 °/с ~ ± 1000 °/с;

Скорость разрешения: 0,001 °/s

Точность и стабильность скорости: ω < 1 °/s, 3 × 10^{- Три.}(1 ° среднее);

1 °/s ≤ ω < 10 °/s, 3 × 10^{- 4}(10 ° в среднем);

10 °/s ≤ ω, 3 × 10^-5(360 ° в среднем);

(3) Состояние колебания

Диапазон вращения: 0 ° ~ ± 30 °, частота вращения: 0,02 Hz ~ 5 Hz

Максимальное угловое ускорение: 300 °/s²

4. Вертикальность оси главного вала - уклон вала: ± 3 ′′;

5- Сечение оси главного вала и вала продольного: φ 0,5 мм в пределах маленького шара

6Максимальная скорость двойного вала: 60°/с;

7. перпендикулярность между отражающей поверхностью призма прямоугольного угла и осью наклона ± 3 ′′

8. Кольцо скольжения принимает 40 петли (кольцо пользователя); : кольца 2А/20 (защищенная проволока с скрученной парой); кольца 3А/20 (незащищенная проволока).

9Значение изменения статического сопротивления контакта скользящего кольца ≤ 0,005Ω

Динамическая ≤ 0,01Ω

10. Надежность

1 Непрерывное рабочее время составляет 24 часа.

2 Среднее время между сбоями 2000 ч.

3 Станция имеет хорошую электромагнитную совместимость и отвечает соответствующим требованиям GJB151 и 152.

4 Обворотник имеет функции защиты от превышения скорости, перегрузки, защиты от превышения тока, защиты от неисправности работы и защиты от аварийного отключения питания.В случае аномального отключения питания шкафа управления или компьютера управления, корпус проигрывателя может остановиться в текущем положении без сильного потрясения.

5 Ключевые компоненты должны быть промышленного или военного класса, общие компоненты должны быть коммерческого класса,и важные компоненты проходят скрининг старения при высокой и низкой температуре.

III. Требования к окружающей среде использования

1. Источник питания: 220В ± 10% 50Гц 20 А

2. Температура окружающей среды 20 °C ± 5 °C

3. влажность воздуха ≤ 80% RH

4Общие вибрационные изоляционные фундаменты в среде фундамента
