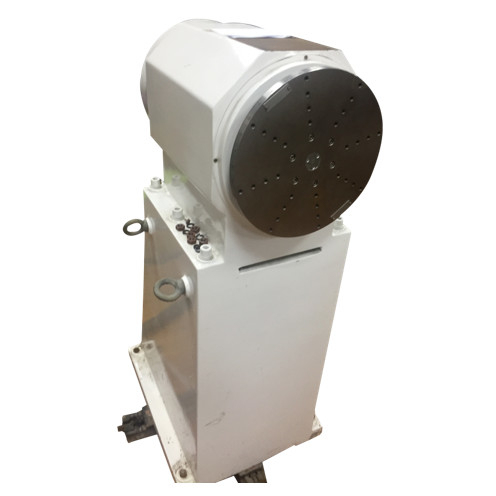

Turntable 10kg оси теста инерциальной навигации одиночный с термальной камерой

автоматический INS имитирует и испытывает turntable, стенд теста инерциальной навигации с термальной камерой

Главные технические индикаторы

1. Столешница механического тела таблицы

①Материал столешницы: нержавеющая сталь

②Вес максимальной нагрузки столешницы: 30 Kg

③Размер таблицы: Φ 320mm

④Плоскостность таблицы: 0,02 mm

⑤Runout конечной грани таблицы: 0.05mm

⑥Отверстие винта установки на таблице: 25 mm (радиальная равномерно распределенных форма, 5 линий × 8 отверстий)

⑦Утечка магнитного потока: чем 1mT

2. Точность вращения shafting: ″ ± 3

3. Ряд углового положения: 0,0000 ° | ° ± 359,9999

4. Точность углового положения: ″ ± 3

5. ° разрешающей способности по угловым координатам 0,0001

6. Ряд 0,001 °/s скорости изменения пеленга | 1000 °/s

7. Точность скорости изменения пеленга и стабильность тарифа

①ω < 1="">-3 (1 среднее °)

②1 °/s <>-4 (среднее 10 °)

③10 °/s <>-5 (среднее 360 °)

8. Ряд углового ускорения: 1 °/s2~ 100 °/s2 (начальный дефолт: 10 °/s)

9. Максимальное угловое ускорение 300 °/s2

10. Ряд качания: 0 ° | ° ± 45

11. Цикл качания: 2S | 20s

12. Ширина полосы частот системы управления: 10Hz (- 3dB)

13. Надежность

①Непрерывное рабочее временя: 48h

②Среднее время между отказами 2000h

14. Кольцо выскальзывания принимает 30 петель, включая петли 2A/20 (провод защищаемый парой) и 3A/10 закрепляет петлей (незаслоненный провод).

15. Система коробки контроля температуры (опционная)

①Размер работая полости не будет более менее чем × D500mm × H500mm W500mm

②Ряд контроля температуры: -45 ℃ | ℃ 85

③Точность контроля температуры: ℃ ± 1

④Топление и охлаждая тариф: ± 2 ℃/min (среднее во всем процессе)

16. Компьютер turntable имеет способность хранить данные связанные с деятельностью turntable, как время, положение turntable и скорость изменения пеленга, и имеет способность к данным об объеме продукции в реальное временя через серийный порт. Частота выхода ≥ 5Hz. Способный на контролировать деятельность turntable и температуру через внешний компьютер (через серийный порт). Комуникационный протокол: RS232 9.6Kbs. Задняя панель электрического распределительного ящика обеспечена со стандартным последовательным интерфейсом RS232.
