Заводской откалиброванный 6-осевой инерциальный датчик IMU для навигации автономных транспортных средств

Заводской откалиброванный 6-осевой инерциальный датчик IMU для навигации автономных транспортных средств

Наименование марки:	Firepower
Номер модели:	16488HA
МОК:	1
цена:	2000$
Условия оплаты:	L/C, T/T.
Способность к поставкам:	1000 шт

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

КИТАЙ

Динамический диапазон измерений:

±450º/с

Нестабильность при нулевом смещении:

0,3 градуса/ч

Нулевое смещение во всем диапазоне температур:

20°/ч

Случайная прогулка:

0.15o/√h

Повторяемость с нулевым смещением:

Пропускная способность:

250hz

Перекрестная сцепка:

Разрешение:

Упаковывая детали:

Деревянная коробка

Поставка способности:

1000 шт

Выделить:

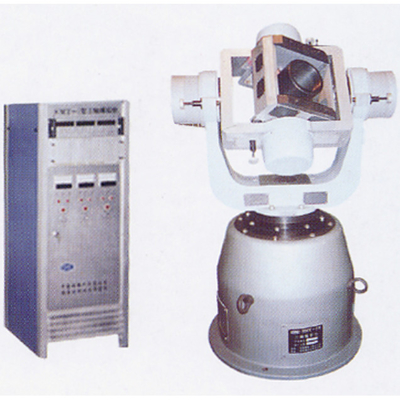

Turntable оси имитатора 3 движения

Тип рамки Turntable 3 осей

Описание продукта

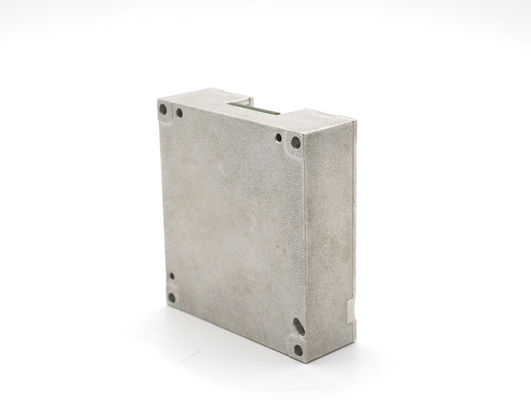

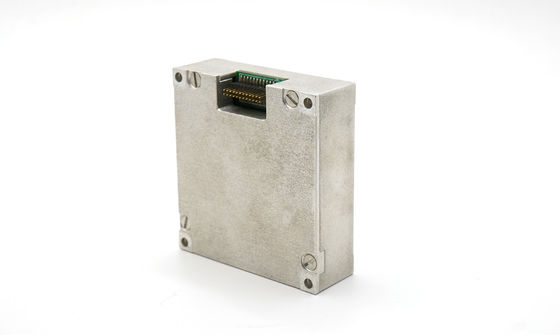

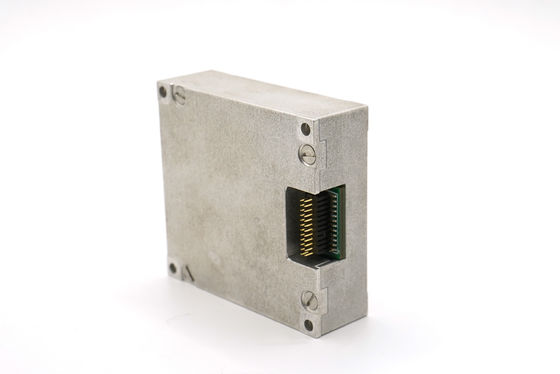

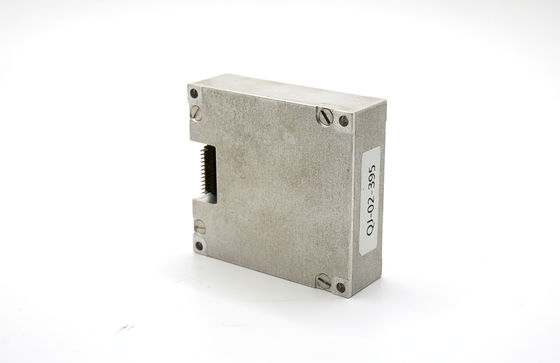

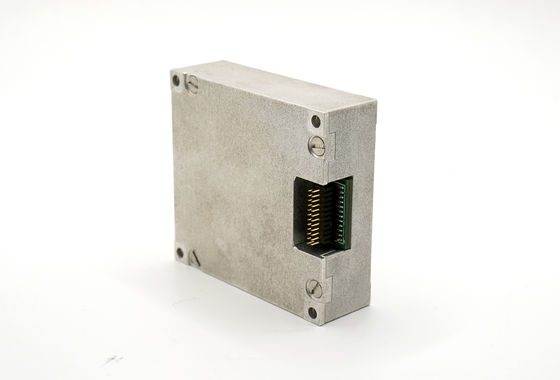

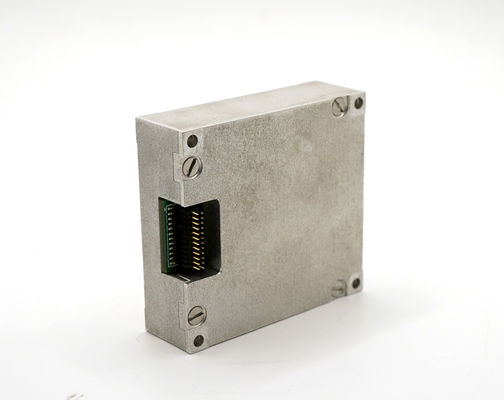

Заводской откалиброванный 6-осевой инерциальный датчик IMU для навигации автономных транспортных средств

Описание продукта

Инерциальный измерительный блок 16488HA представляет собой законченную инерциальную систему, оснащенную встроенным трехосевым гироскопом и трехосевым акселерометром. Он измеряет трехосевую угловую скорость, ускорение и другие параметры носителя, выдавая данные с компенсацией ошибок (включая температурную компенсацию, компенсацию угла несоосности установки и нелинейную компенсацию) через SPI в соответствии с протоколом связи.

Основные технические параметры

Параметр	Условия испытаний	Минимальное значение	Типичное значение	Максимальное значение	Единица измерения
Гироскоп
Динамический диапазон измерения				±450	º/с
Нестабильность нулевого смещения	Дисперсия Аллана, лучше чем		0.3		º/ч
Стабильность нулевого смещения	10 с сглаживание, СКЗ, лучше чем		3		º/ч
Нулевое смещение в полном температурном диапазоне	-40 ℃ ~ 85 ℃, 10 с сглаживание, СКЗ		20		º/ч
Случайное блуждание	1σ		0.15		º/√h
Повторяемость нулевого смещения	1σ		5		º/ч
Повторяемость коэффициента масштабирования	1σ		100		ppm
Нелинейность коэффициента масштабирования	1σ		100		ppm
Полоса пропускания (-3 дБ)			250		Гц
Перекрестная связь			0.1		%
Разрешение			2		º/ч
Чувствительность к ускорению			2		°/ч/g
Акселерометр
Динамический диапазон измерения				±20	g
Стабильность нулевого смещения	Дисперсия Аллана		0.07		мг
Нулевое смещение в полном температурном диапазоне	-40 ℃ ~ 85 ℃, 10 с сглаживание, СКЗ		3		мг
Стабильность нулевого смещения	10 с сглаживание, СКЗ, лучше чем		0.25		мг
Случайное блуждание	1σ		0.029		м/с/√h
Повторяемость нулевого смещения	1σ		0.5		мг
Повторяемость коэффициента масштабирования	1σ		500		ppm
Нелинейность коэффициента масштабирования	FS=20g		500		ppm
Полоса пропускания (-3 дБ)			250		Гц
Перекрестная связь			0.1		%
Интерфейс связи
1-полосный SPI	Введите частоту тактирования		8	15	МГц
Электрические характеристики
Напряжение	Постоянный ток		3.3		В
Потребляемая мощность			1.5	1.5	Вт
Пульсация	P-P		48±2	100	мВ
Условия эксплуатации
Рабочая температура		-45		85	℃
Температура хранения		-55		85	℃

Габаритный чертеж
