ИМУ 10-осевого промышленного класса с 3-осевым акселерометром гироскоп магнитометр барометр

ИМУ 10-осевого промышленного класса с 3-осевым акселерометром гироскоп магнитометр барометр

Наименование марки:	Firepower
Номер модели:	16488HB
МОК:	1
Условия оплаты:	L/C, T/T.
Способность к поставкам:	1000 шт

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

КИТАЙ

Динамический диапазон измерений:

±450º/с

Нестабильность при нулевом смещении:

стабильность нулевого смещения:

10°/ч

Случайная прогулка:

0.26o/√h

Повторяемость с нулевым смещением:

20°/ч

Повторяемость масштабного коэффициента:

200pm

Масса:

Рабочая температура:

-45-85°C

Упаковывая детали:

Деревянная коробка

Поставка способности:

1000 шт

Выделить:

Механический Turntable трехосный

Turntable трехосное 1100x700x767mm

Turntable трехосное 170kg

Описание продукта

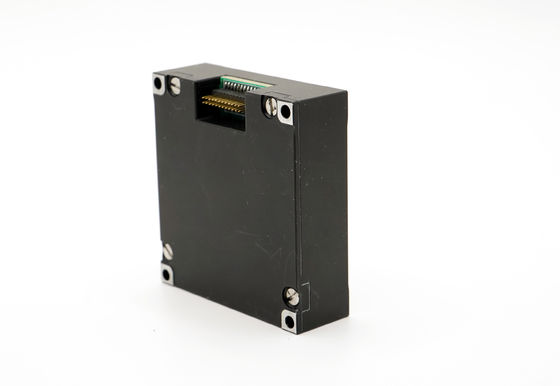

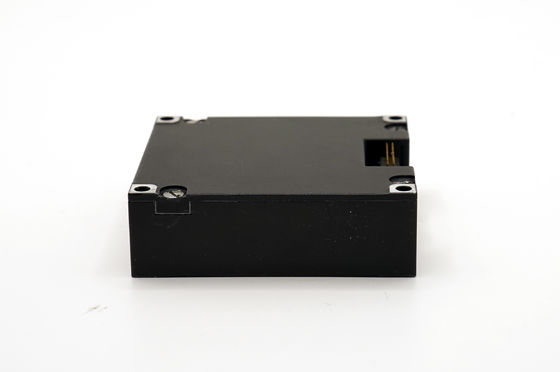

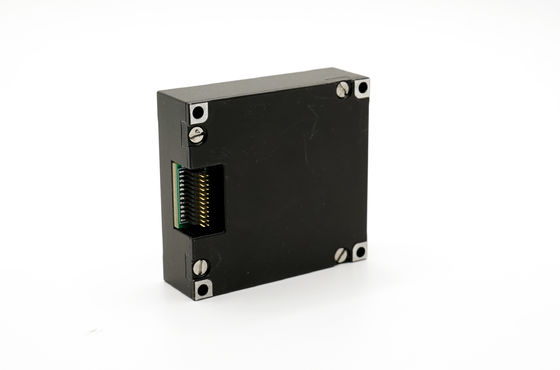

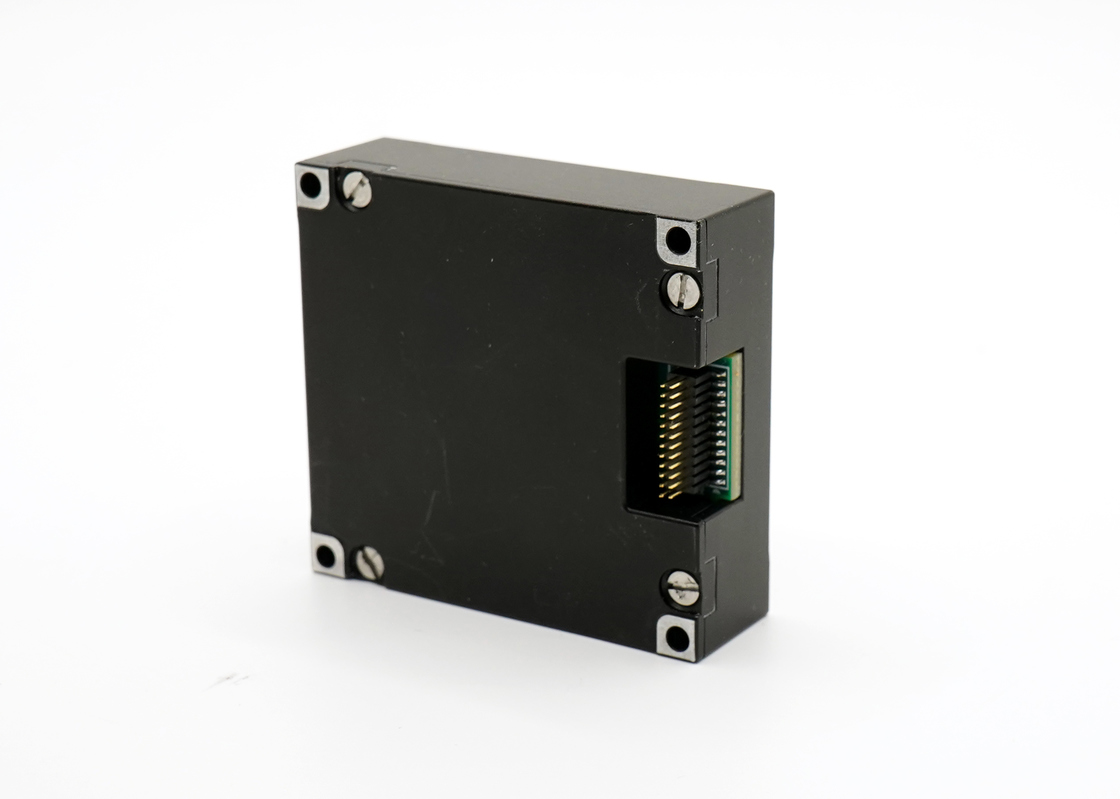

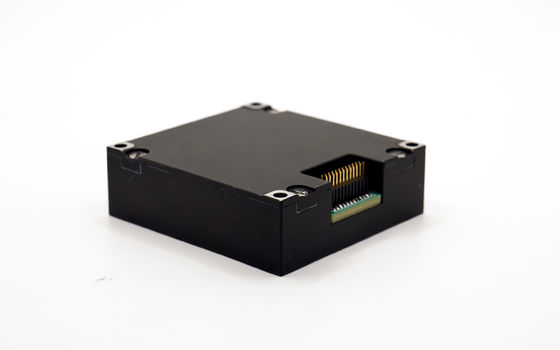

ИМУ 10-осевого промышленного класса с 3-осевым акселерометром гироскоп магнитометр барометр

Функции продукта и технические параметры

Состав и функция

16488HB многоградусная инерциальная единица измерения является полной инерциальной системой, включающей:

Гироскоп с тремя осями
Трехосный акселерометр
Магнетометр трехосной
Датчик давления

Эта система измеряет трехосевую угловую скорость, ускорение, магнитное поле и параметры давления воздуха.Компенсация угла неправильной выровненности установки, и нелинейной компенсации) через протоколы связи SPI или UART.

Основные технические параметры

Параметр		Условия испытаний	Минимальная стоимость	Типичная стоимость	Максимальное значение	Единица
Гироскоп	Динамический диапазон измерений			500	2000	°/s
	Стабильность с нулевым уклоном	Дифференциация Аллана, ось Z		0.8		°/h
		Дифференциация Алана, оси X и Y		1.6		°/h
		среднее время 10 s (-40 °C ~ + 70 °C, постоянная температура), Ось Z		3		°/h
		среднее время 10 s (-40 °C ~ + 70 °C, постоянная температура), Ось X и Ось Y		6		°/h
	Нулевая предвзятость	Диапазон нулевой предвзятости, ось Z		±0.07		°/s
		Диапазон нулевой предвзятости, ось X и ось Y		±0.2		°/s
		Изменение нулевой предвзятости в полном диапазоне температур, ось Z 1		±0.02		°/s
		Изменение нулевой предвзятости по температуре, X и Y Ось 1		±0.06		°/s
		Повторяемость последовательного запуска, ось Z		0.002
		Повторяемость последовательного запуска, ось X и ось Y		0.006		°/s
	Повторяемость запуска из дня в день, ось Z		0.003		/s
	Начните повторять день за днем, ось X и ось Y		0.009		°/s
	Влияние линейного ускорения на уклон		0.002		°/s/g
	Влияние вибрации на нулевую предвзятость, изменение до и после вибрации 2		0.002		°/s/g
	Влияние вибрации на нулевую предвзятость, изменение до и во время вибрации 2		0.002		°/s/g
	Коэффициент масштаба	Точность коэффициента масштаба, ось Z		0.3		%
		Точность фактора масштаба, оси X и Y		0.6		%
		Нелинейность коэффициента масштаба, ось Z		0.01		% ФС
		Нелинейность фактора масштаба, оси X и Y		0.02		% ФС
	Угловой случайный ход			0.15		°/ √hr
	Плотность шума			0.001		°/s/ √Hz
	Резолюция			3.052*10-7		/s/LSB
	Пропускная способность			200		Гц
Ускоритель	Динамический диапазон измерений			16	200	g
	Стабильность с нулевым уклоном	Дифференциация Аллана		0.06		Мг
	Стабильность с нулевым уклоном	Среднее время 10 с (-40 °C ~ + 70 °C, постоянная температура)		0.4		Мг
	Нулевая предвзятость	Диапазон нулевой предвзятости		2		Мг
		Изменение нулевой предвзятости в пределах всего диапазона температур, значение от пика к пику 1		4		Мг
		Повторяемость последовательных запусков		0.5		Мг
		Повторяемость начинается ежедневно		0.8		Мг
		Температурный коэффициент нулевой предвзятости		0.05	0.1	mg/°C
