10-осевое инерциальное измерительное устройство для управления положением и высотой БПЛА Adis16488

10-осевое инерциальное измерительное устройство для управления положением и высотой БПЛА Adis16488

Наименование марки:	Firepower
Номер модели:	16488C
МОК:	1
Условия оплаты:	T/T, L/C.
Способность к поставкам:	1000 шт

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

КИТАЙ

Диапазон Acc:

± 20 г

Ряд гироскопа:

±450º/с

Нестабильность при нулевом смещении:

Чувствительность к ускорению при нулевом смещении:

20°/ч/г

Пропускная способность:

330 Гц

Напряжение:

3,3±0,15 В

Масса:

Чувствительность магнитометра:

0,1 мггаусс/младший разряд

Упаковывая детали:

Деревянная коробка

Поставка способности:

1000 шт

Выделить:

Turntable оси вибрации 2

Основанная рамка Turntable 2 осей

Описание продукта

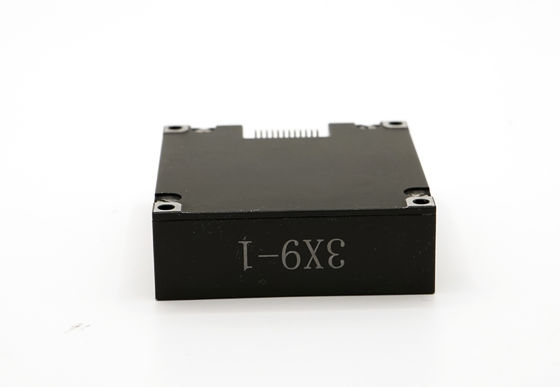

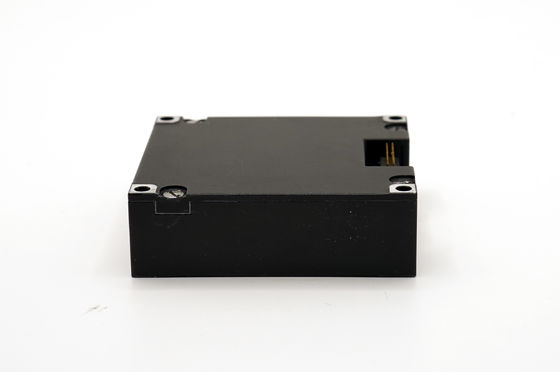

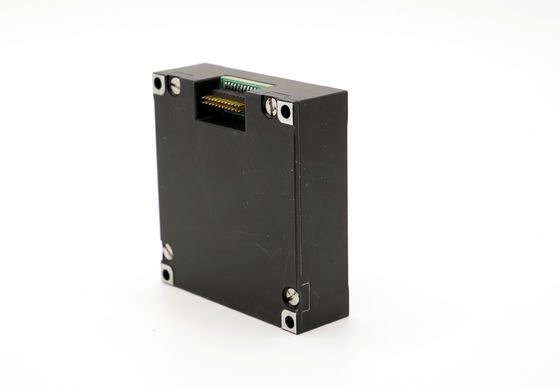

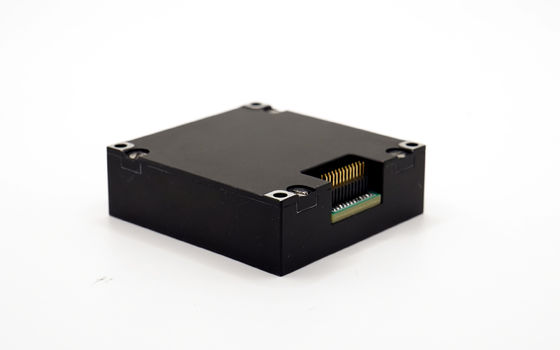

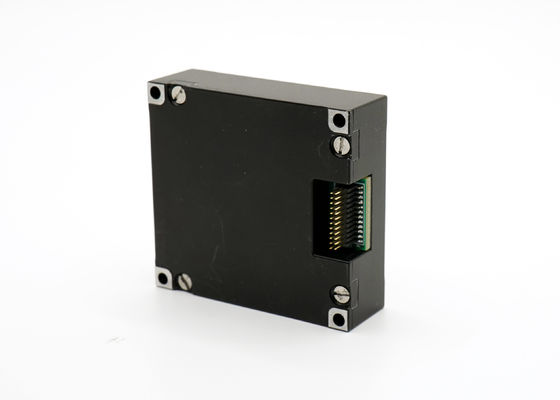

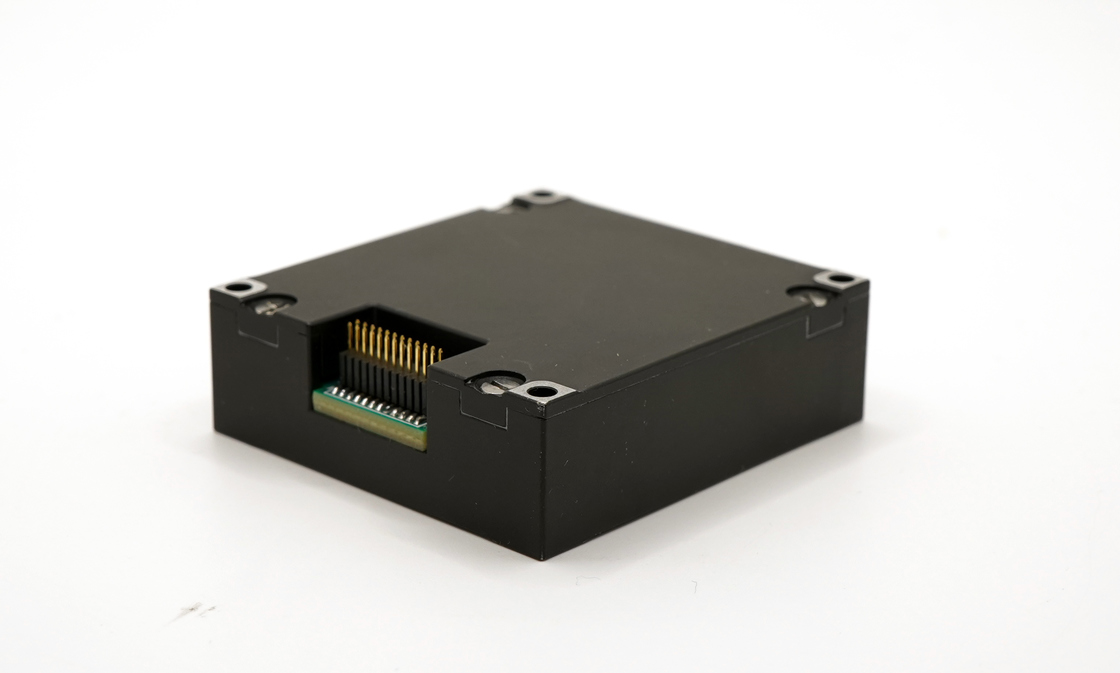

10-осевой инерциальный измерительный блок для управления ориентацией и высотой БПЛА Adis16488

Описание продукта

Данный16488C многоосевой инерциальный измерительный блок (IMU)являетсявысокопроизводительной, полностью интегрированной инерциальной системойэквивалентнойADIS16488. Он сочетает в себе трехосевой гироскоп, трехосевой акселерометр, трехосевой магнитометр и датчик барометрического давления в компактном модуле.

Этот IMU обеспечивает точные измерения угловой скорости, линейного ускорения, магнитного поля и атмосферного давления для динамических платформ, таких как автономные транспортные средства, БПЛА, робототехника и навигационные системы.

Обладая встроенной компенсацией ошибок(включая температурный дрейф, рассогласование и нелинейную коррекцию), 16488C обеспечивает исключительную стабильность и точность в суровых условиях. Данные выводятся через интерфейс SPI или UART в соответствии со стандартными протоколами связи, что обеспечивает простую интеграцию системы и определение движения в реальном времени.

Основные характеристики

10-осевая инерциальная измерительная система (гироскоп, акселерометр, магнитометр, барометр)
Высокопроизводительный эквивалент ADIS16488
Встроенная компенсация ошибок для температурного дрейфа и рассогласования
Варианты интерфейса SPI и UART
Компактный, интегрированный дизайн
Подходит для БПЛА, автономных транспортных средств и робототехники

Технические параметры

Параметр	Условия испытаний	Минимальное значение	Типичное значение	Максимальное значение	Единица измерения
Гироскоп
Динамический диапазон измерения	Настраиваемый			±450	º/с
Нестабильность нулевого смещения	Дисперсия Аллана, лучше чем		5		º/ч
Стабильность нулевого смещения	10 с сглаживание, СКЗ, лучше чем		10		º/ч
Нулевое смещение в полном температурном диапазоне	-40 ℃ ~ 85 ℃, 10 с сглаживание, СКЗ		60		º/ч
Случайное блуждание	1σ		0.26		º/√ч
Повторяемость нулевого смещения	1σ		20		º/ч
Чувствительность нулевого смещения к ускорению			20		º/ч/g
Повторяемость коэффициента масштабирования	1σ		200		Ppm
Нелинейность коэффициента масштабирования	FS=450 º/с		200		Ppm
Полоса пропускания (-3 дБ)			330		Гц
Перекрестная связь			0.2		%
Акселерометр
Динамический диапазон измерения	Настраиваемый			±20	г
Стабильность нулевого смещения	Дисперсия Аллана		0.07		мг
Нулевое смещение в полном температурном диапазоне	-40 ℃ ~ 85 ℃, 10 с сглаживание, СКЗ		3		мг
Случайное блуждание	1б		0.029		м/с/√ч
Повторяемость нулевого смещения	1б		0.5		мг
Стабильность нулевого смещения	10 с сглаживание, СКЗ, лучше чем		0.25		мг
Повторяемость коэффициента масштабирования	1σ		500		ppm
Нелинейность коэффициента масштабирования	FS=10g		500		ppm
Полоса пропускания (-3 дБ)			250		Гц
Перекрестная связь			0.2		%
Магнитометр
Динамический диапазон измерения			±2.5		гаусс
Чувствительность			0.1		мгаусс/LSB
Барометр
Диапазон давления		300		1100	мбар
Чувствительность			6.1 × 10-7		мбар/LSB
Электрические характеристики
Напряжение	Постоянный ток		3.3±0.15		В
Потребляемая мощность			0.5		Вт
Пульсация	P-P		100		мВ
Вес			48±2		г
Условия эксплуатации
Рабочая температура	Масштабируемая	-45		85	℃
Температура хранения		-55		85	℃

Чертеж

Теги:

Датчик гироскопа акселерометра

Гироскоп акселерометра IMU

Акселерометр сгибания кварца

гироскоп оптического волокна

Инерциальная навигационная система

Искатель гироскопа северный

Датчик магнитометра

Датчик гироскопа акселерометра

Гироскоп акселерометра IMU

Акселерометр сгибания кварца

гироскоп оптического волокна

Инерциальная навигационная система

Искатель гироскопа северный

Датчик магнитометра

Подробная информация о продукции

10-осевое инерциальное измерительное устройство для управления положением и высотой БПЛА Adis16488

10-осевое инерциальное измерительное устройство для управления положением и высотой БПЛА Adis16488

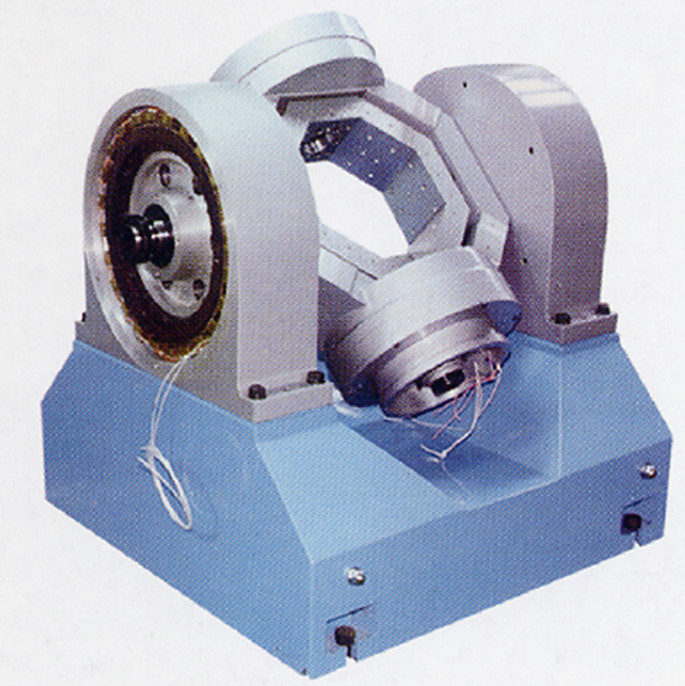

Turntable оси вибрации 2
