Экономичный 6-осевой инерциальный измерительный блок IMU Stim300 Replacement

Наименование марки:	Firepower
Номер модели:	IMU6-1
МОК:	1
Условия оплаты:	T/T
Способность к поставкам:	1000 шт

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

КИТАЙ

Название продукта:

ИМУ-гиротехника для БПЛА

Ряд измерения гироскопа:

450deg/s

Стабильность предвзятости:

0,3 °/ч

Масштабная нелинейность:

150 млрд

Повторяемость по масштабному фактору (1σ):

20PPM

Acc Диапазон измерений (настраиваемый):

± 10 г

Устойчивость к предвзятости @10 с:

00,05 мг

ширина полосы частот dB 3:

100 Гц

Упаковывая детали:

деревянная коробка

Поставка способности:

1000 шт

Выделить:

Позиционер оси Turntable одиночный

Одиночный позиционер оси опрокидывая тип

Опрокидывающ тип одиночный Суд теста оси

Описание продукта

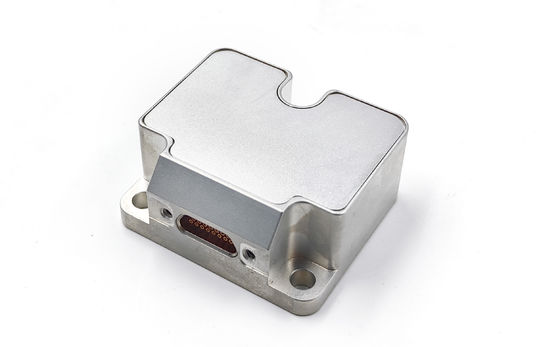

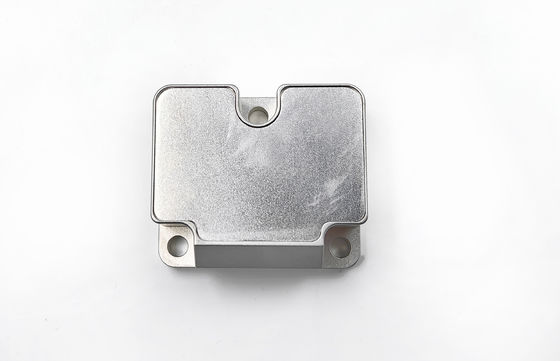

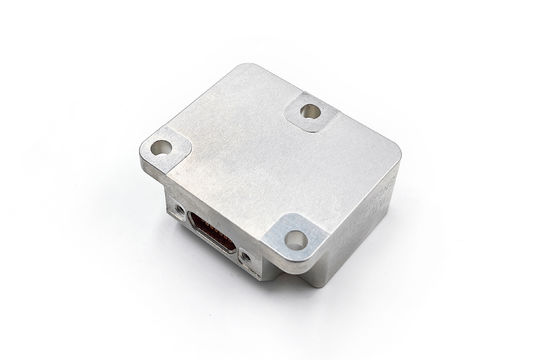

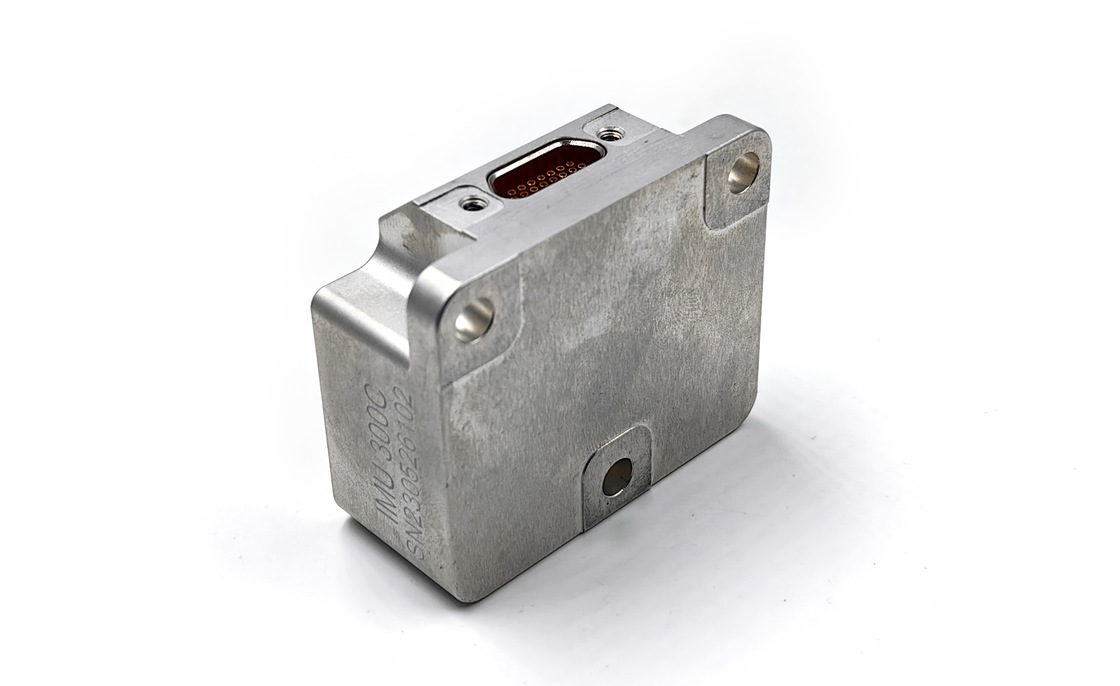

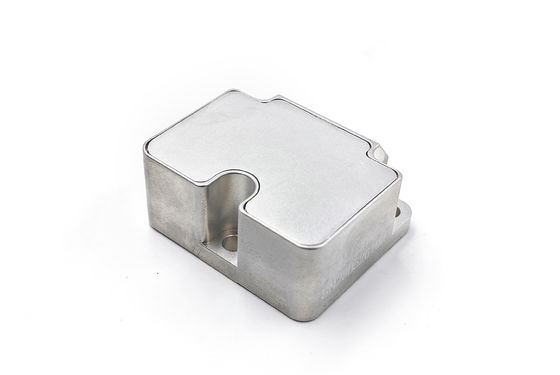

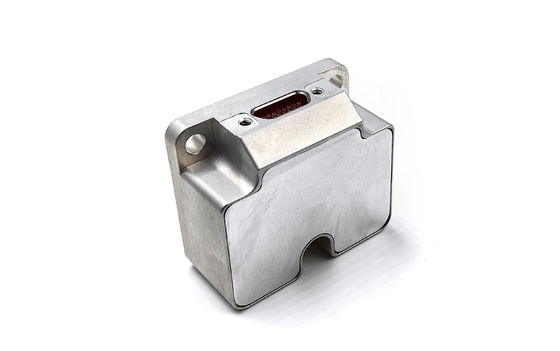

Экономичный 6-осевой инерциальный измерительный блок (IMU) - замена Stim300

Этот инерциальный измерительный блок (IMU) MEMS объединяет трехосевой гироскоп, трехосевой акселерометр, трехосевой инклинометр, датчик температуры и плату обработки сигналов в компактную, надежную систему. Он измеряет угловую скорость, ускорение и наклон носителя с высокой точностью и выдает компенсированные данные (температура, рассогласование, нелинейные ошибки) через RS-422. Идеально подходит для навигации, управления ориентацией и стабилизации, этот MEMS IMU предлагает экономичную и высокопроизводительную замену STIM300 в БПЛА, транспортных средствах и промышленных платформах.

Основные технические параметры

Характеристики гироскопа

Параметр	Единица измерения	IMU6-1	IMU6-1A	IMU6-1B	IMU6-1C
Диапазон измерения (настраиваемый)	°/с	±400	±400	±400	±2000
Стабильность смещения при работе (@ дисперсия Аллана)	°/ч	0.3	0.1	0.05	1
Стабильность смещения @10с (10с сглаживание, 1σ, комнатная температура)	°/ч	3	1	0.5	6
Стабильность смещения в полном температурном диапазоне	°/ч	10	3	2	18
Угловой случайный блуждающий процесс	°/√h	0.15	0.1	0.02	0.3
Повторяемость смещения (1σ)	°/ч	1	0.5	0.3	2
Чувствительность смещения к ускорению	°/ч/g	1	1	1	2
Нелинейность масштабного коэффициента (1σ)	ppm	150	150	150	300
Повторяемость масштабного коэффициента (1σ)	ppm	20	20	20	100
Рассогласование	°	±0.05	±0.05	±0.05	±0.05
Полоса пропускания 3 дБ	Гц	250	200	150	250

Технические показатели акселерометра

Параметр	Единица измерения	IMU6-1y-1	IMU6-1y-2	IMU6-1y-3	IMU6-1y-4
Диапазон измерения (настраиваемый)	г	±10	±30	±50	±80
Стабильность смещения при работе (Дисперсия Аллана @ 25 ℃)	мг	0.02	0.05	0.1	0.2
Стабильность смещения @10с	мг	0.05	0.2	0.5	1
Стабильность смещения в полном температурном диапазоне	мг	1	3	5	15
Угловой случайный блуждающий процесс	м/с/√h	0.001	0.002	0.005	0.01
Повторяемость смещения (1σ)	мг	0.1	0.5	1	2
Повторяемость масштабного коэффициента (1σ)	ppm	200	200	200	200
Нелинейность масштабного коэффициента (1σ)	ppm	50	100	200	300
Рассогласование	°	±0.05	±0.05	±0.05	±0.05
Полоса пропускания 3 дБ	Гц	100	100	100	100

Характеристики угла наклона (не настроены по умолчанию, опционально)

Параметр	Единица измерения	IMU6-1y-x
Диапазон измерения (настраиваемый)	г	±1.7
Стабильность смещения (сглаживание 1 с)	мг	0.5
Случайное блуждание	м/с/√h	0.08
Нелинейность масштабного коэффициента	ppm	100

Электрические характеристики

Параметр	Единица измерения	IMU6-1y-x
Напряжение	В	5
Потребляемая мощность	Вт	2
Пульсация	мВ	100

Экологическая приспособляемость

Параметр	Единица измерения	IMU6-1y-x
Рабочая температура	℃	-45~85
Температура хранения	℃	-55~105
Вибрация	--	10~2000 Гц, 6.06g
Удар	--	1000g, 0.1ms

Другие характеристики

Параметр	Единица измерения	IMU6-1y-x
Вес	г	55±5
