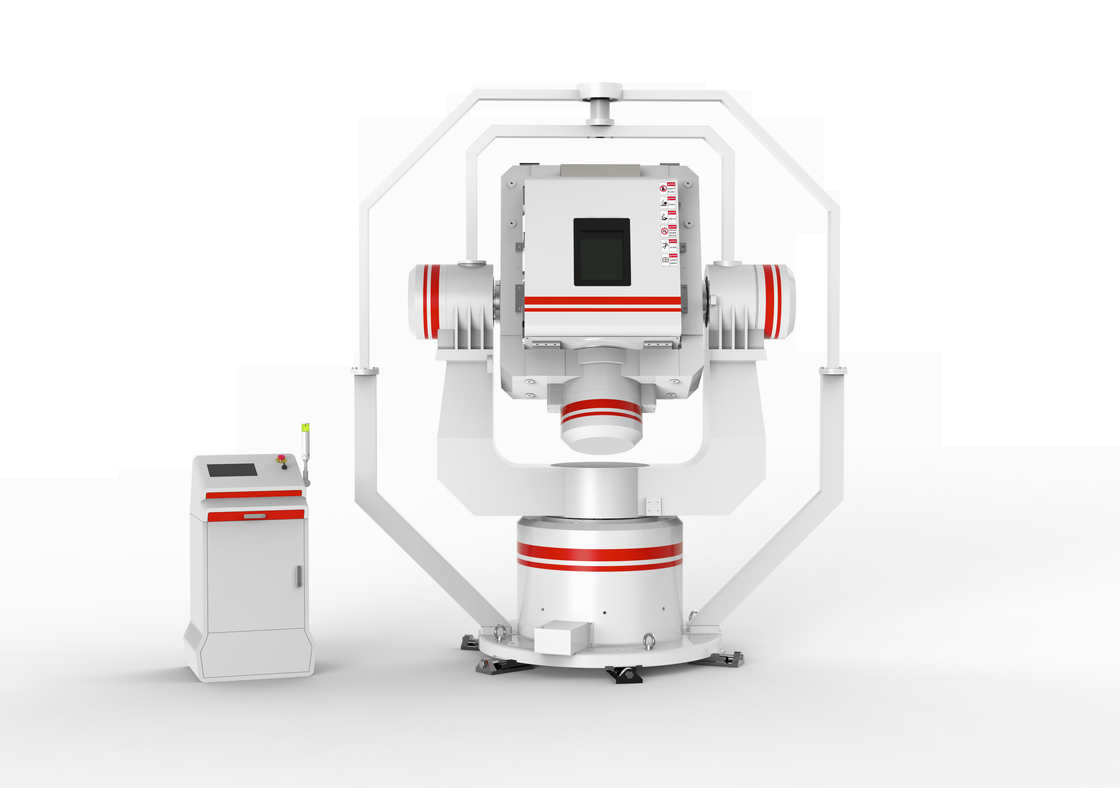

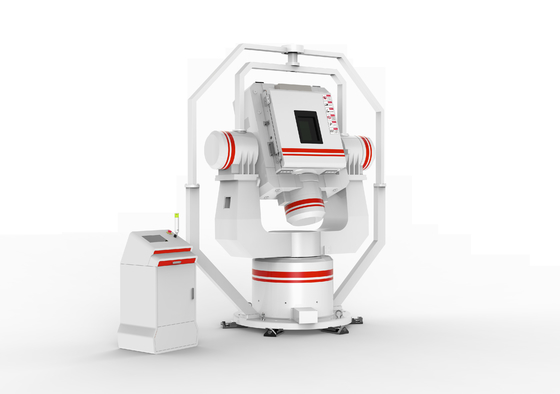

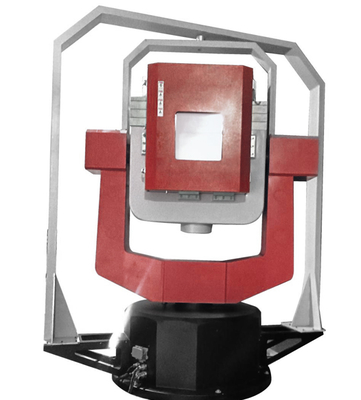

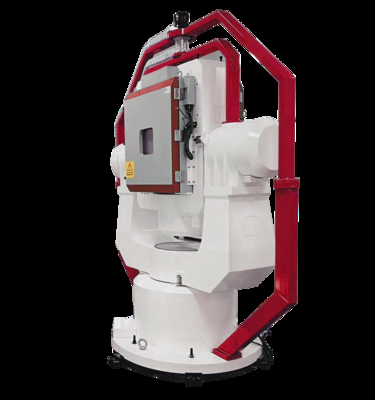

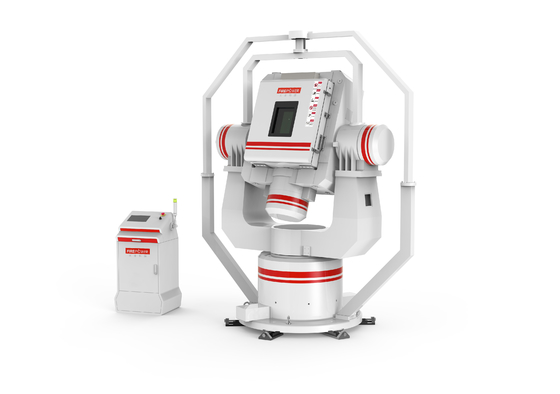

Структура Turntable UUT оси положения 3 механическая с коробкой температуры

Наименование марки:	Firepower
Номер модели:	3A50
МОК:	1
цена:	Подлежит обсуждению
Условия оплаты:	L/C, T/T

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

КИТАЙ

Наименование продукта:

триаксиальный поворотник

максимальная масса нагрузки:

50 кг

Максимальный размер нагрузки:

450 × 400 × 350 мм

Структура:

УВТ

Диаметр столешницы:

550 мм

Пересечение трех осей:

0.25 мм в радиусе шара

Точность позиционирования:

±3″

Выделить:

Turntable оси положения 3

Turntable UUT 3 осей

Turntable оси коробки 3 температуры

Описание продукта

3-осевой поворотник цена трехосевого движения тестового стола положение поворотника скорость вращения цена стола

ТРЕХАСЕВНЫЙ ПОДВОДНИК В соответствии с целью классификации включает в себя обычный трехассевный ПОДВОДНИК и трехассевный ПОДВОДНИК с температурной коробкой.Традиционный ТРЕХАСЕВНЫЙ спиндовый стол в основном имеет двухосную конструкциюОсновная конструкция трехосной поворотной платы с температурной коробкой принадлежит типу UUT, который может реализовать положение,функция скорости и вращения в определенном диапазоне температур.

Инерциальный навигационный тест-площадка состоит в основном из механического корпуса, системы управления, системы силового привода и т. Д. Рабочее состояние включает в себя положение, скорость, колебание, вибрацию, слежение серво, и т. Д.Согласно различным требованиям к испытаниям, существуют однооси, двойные оси, тройные оси и даже многооси; способы управления могут быть автоматическими, ручными и симуляционными и т. Д. Доступно близкое управление и дистанционное управление.Защитные функции включают защиту от избыточной скорости, защита от перенапряжения, защита от перенапряжения, защита от перегрева, защита от перенапряжения, аварийная защита от отключения питания и т.д.Испытание в различных условиях окружающей среды может быть выполнено с дополнительной температурной камерой и вакуумной коробкой.

Основные технические параметры	Максимальная нагрузка и максимальная масса: 50 кг
	Максимальная величина нагрузки: 450×400×350 мм
	Механическая конструкция:
	Диаметр верхней части стола: 550 мм
	Пересечение трех осей:0.25 мм в радиусе шарика ((обеспечение процесса)
	Точность вращения наклона	Удаление ±3′′; прокат ±3′′; рубрика ±3′′
	Вертикальность трёх осей: ось наклона и колебания ±3′′
	Точность угловой позиционирования трехоси: ± 3′′
	Повторяемость трехосевого углового позиционирования:2′′
	Три оси вращающегося диапазона: непрерывно
	Диапазон угловой скорости	Ролл ±0,001o/s500o/s
		Удар ±0,001 o/s ≈400 o/s
		Положение ±0,01 o/s ≈400 o/s
	Максимальное угловое ускорение ((при нагрузке)	Прокат 1000°/с2
		Напряжение 600°/с2
		Положение 400°/s2
	гладкость скорости	более 360°, полная скорость 0,001°/с
	Точность скорости	(360° средний) ±5×10-5 (50PPM) ((10° средний) ±1×10-4 ((100PPM) ((1° средний) ±1×10-3 ((1000PPM)
	Разрешение скорости	0.0001 o/s
	Пропускная способность системы: (-3dB)	15 Гц.
		10 Гц.
		No 8Hz
	С функцией симуляции цифр, интерфейсом связи RS232, GPS
	Электрическая проводящая сдвижная петля (пользовательская 90 петлей).
	Температурная камера	Механическое охлаждение
		Диапазон Min= - 65,Max= + 90,Avg= 25 °C
		Положительный градиент 1,0°С/мин;Негативный градиент 1,0 °С/мин
		Точность ± 1 °C; Стабильность ± 0,1 °C
	Сила	a) Трехфазный четырехпроводный 380V±10%, 50Hz ± 3%
		b) Однофазные 220В±10%, 50Гц±3%
	Условия работы	a) рабочая температура:20±10oC;
		b) Относительная влажность: ≤ 50% ((30oC);
		c) сопротивление заземления заземляющего провода < 2Ω;
		d) с вибрационно-изоляционным подвалом;
