Высокоскоростной инерциальный измерительный блок (IMU) для управления робототехникой в реальном времени и отслеживания движений

Наименование марки:	Firepower
Номер модели:	IMU6-1
МОК:	1
Условия оплаты:	L/C, T/T.
Способность к поставкам:	1000 шт

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

КИТАЙ

Сертификация:

Диапазон Gryo:

±400 град/с

Стабильность смещения во время работы(:

0,3 °/ч

Угловая случайная прогулка:

00,15°/√h

Повторяемость предвзятости (1σ):

1°/ч

Нелинейность масштабного фактора ((1σ)):

150 млрд

ширина полосы частот dB 3:

250hz

Упаковывая детали:

Картон

Поставка способности:

1000 шт

Выделить:

Рушась испытательное оборудование акселерометра

Интегрированное испытательное оборудование акселерометра

Описание продукта

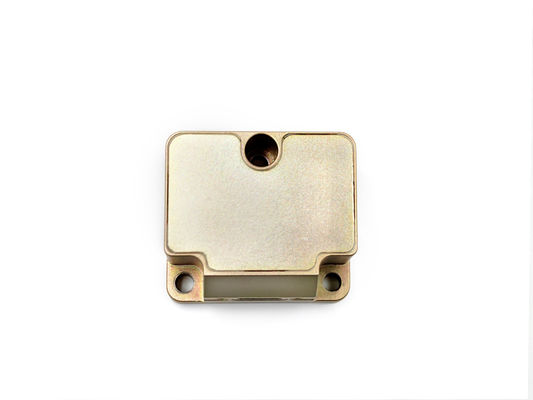

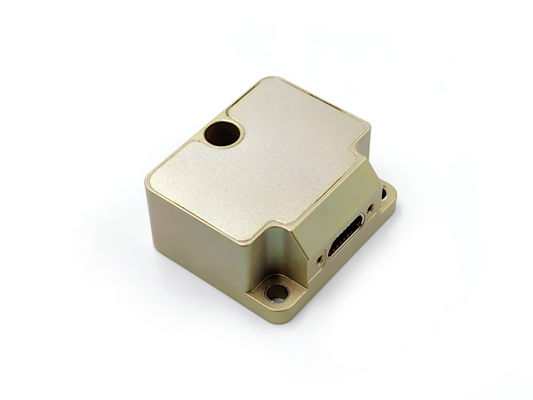

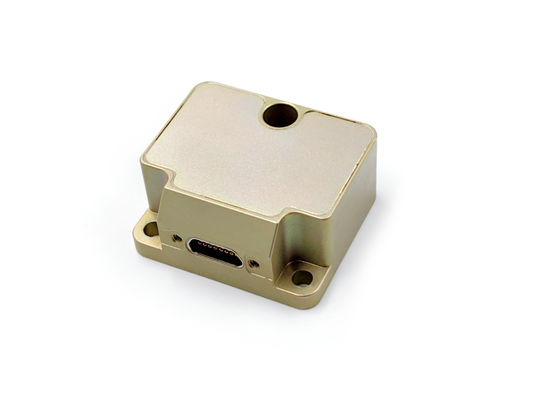

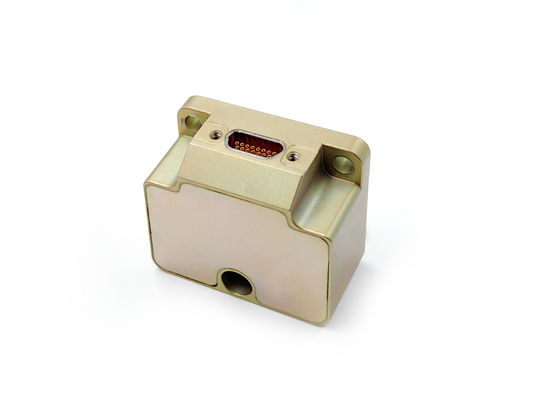

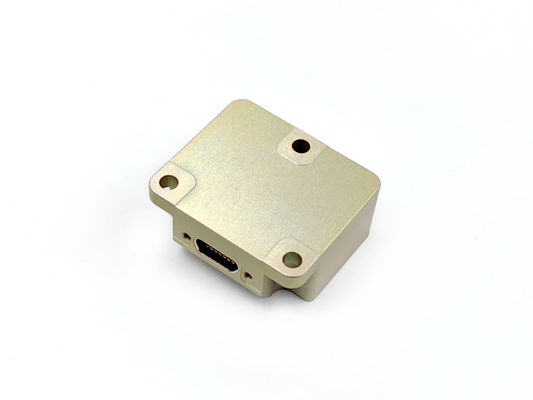

Высокоскоростной IMU-датчик для управления робототехникой в реальном времени и отслеживания движения

Основные технические параметры

Характеристики гироскопа

Параметр	Единица измерения	IMU6-1	IMU6-1A	IMU6-1B	IMU6-1C
Диапазон измерения (настраиваемый)	°/с	±400	±400	±400	±2000
Внутриполосная стабильность смещения (@ дисперсия Аллана)	°/ч	0.3	0.1	0.05	1
Стабильность смещения @10с (10с сглаживание, 1σ, комнатная температура)	°/ч	3	1	0.5	6
Стабильность смещения в полном температурном диапазоне	°/ч	10	3	2	18
Угловой случайный блуждающий процесс	°/√ч	0.15	0.1	0.02	0.3
Повторяемость смещения (1σ)	°/ч	1	0.5	0.3	2
Чувствительность смещения к ускорению	°/ч/g	1	1	1	2
Нелинейность масштабного коэффициента (1σ)	ppm	150	150	150	300
Повторяемость масштабного коэффициента (1σ)	ppm	20	20	20	100
Несоосность	°	±0.05	±0.05	±0.05	±0.05
Полоса пропускания 3 дБ	Гц	250	200	150	250

Технические характеристики акселерометра

Параметр	Единица измерения	IMU6-1y-1	IMU6-1y-2	IMU6-1y-3	IMU6-1y-4
Диапазон измерения (настраиваемый)	г	±10	±30	±50	±80
Внутриполосная стабильность смещения (Дисперсия Аллана @ 25 ℃)	мг	0.02	0.05	0.1	0.2
Стабильность смещения @10с	мг	0.05	0.2	0.5	1
Стабильность смещения в полном температурном диапазоне	мг	1	3	5	15
Угловой случайный блуждающий процесс	м/с/√ч	0.001	0.002	0.005	0.01
Повторяемость смещения (1σ)	мг	0.1	0.5	1	2
Повторяемость масштабного коэффициента (1σ)	ppm	200	200	200	200
Нелинейность масштабного коэффициента (1σ)	ppm	50	100	200	300
Несоосность	°	±0.05	±0.05	±0.05	±0.05
Полоса пропускания 3 дБ	Гц	100	100	100	100

Спецификация угла наклона (не настроена по умолчанию, опционально)

Параметр	Единица измерения	IMU6-1y-x
Диапазон измерения (настраиваемый)	г	±1.7
Стабильность смещения (сглаживание 1с)	мг	0.5
Случайное блуждание	м/с/√ч	0.08
Нелинейность масштабного коэффициента	ppm	100

Электрические характеристики

Параметр	Единица измерения	IMU6-1y-x
Напряжение	В	5
Потребляемая мощность	Вт	2
Пульсация	мВ	100

Адаптивность к окружающей среде

Параметр	Единица измерения	IMU6-1y-x
Рабочая температура	℃	-45~85
Температура хранения	℃	-55~105
Вибрация	--	10~2000Hz,6.06g
Удар	--	1000g,0.1ms

Другие характеристики

Параметр	Единица измерения	IMU6-1y-x
Вес	г	55±5

MEMS IMU объединяет трехосевой гироскоп, акселерометр, инклинометр, датчик температуры и бортовую электронику обработки для измерения движения и ориентации носителя. С компенсацией погрешностей из-за температуры, несоосности при установке и нелинейности, он выдает стабильные и точные данные об угловой скорости, ускорении и наклоне через RS-422. Легкий и компактный, он идеально подходит для

, служа надежной альтернативой STIM300.
