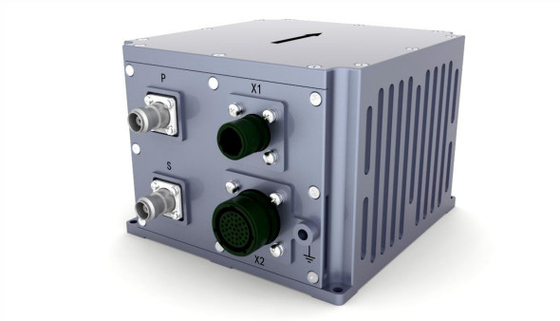

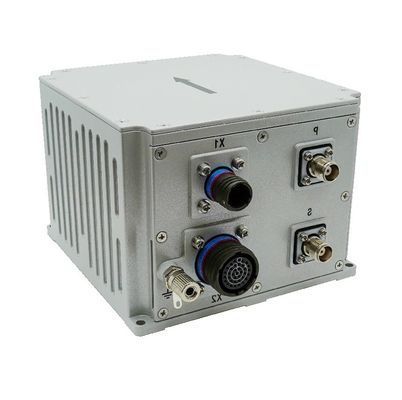

Высокая точность направления 0,1° GNSS Интегрированная инерциальная навигационная система для морской навигации

Name: Высокая точность направления 0,1° GNSS Интегрированная инерциальная навигационная система для морской навигации
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: INS500D
Price: 7000 USD
Availability: InStock

Наименование марки:	FIREPOWER
Номер модели:	INS500D
МОК:	1
цена:	7000$
Условия оплаты:	L/C,T/T,Western Union
Способность к поставкам:	500/MONTH

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Точность курса:

0.1°

Точность отношения:

00,02° (RMS)

Точность горизонтальной скорости:

0.1m/s

Ряд гироскопа:

±400°/с

гироскоп Устойчивость к нулевому смещению:

≤0,3°/ч

Диапазон Acc:

± 16 г

Стабильность с нулевым уклоном:

≤ 50 мг

Источник питания:

9-36В

вес:

≤2kg

Интерфейс связи:

PPS, событие, RS232, RS422, CAN

Упаковывая детали:

sponge+box

Поставка способности:

500/MONTH

Выделить:

0.1° Интегрированная инерциальная навигационная система GNSS

Инерциальная навигационная система для морской навигации

Описание продукта

Описание продукта

Интегрированная навигационная система INS500D из оптических волокон является экономичным решением.и высококачественный приемник GNSSС помощью мульти-сенсорного синтеза и передовых алгоритмов навигационного расчета он отвечает требованиям к точному измерению положения, направления,и информацию о местоположении в мобильных системах измерений средней и высокой точности и крупномасштабных приложениях беспилотных летательных аппаратов.

Эта система поддерживает два режима работы: инерциальный/спутниковый интегрированный навигационный режим и чистый инерциальный режим.

Инерциальный/спутниковый интегрированный навигационный режим:
В этом режиме приемник GNSS использует полученную спутниковую информацию о местоположении для интегрированной навигации.,В случае потери сигнала, он переключается на выпуск данных о положении, скорости и положении, рассчитанных с помощью инерциальных средств.Есть также краткосрочная функция сохранения курса.Кроме того, в интегрированном навигационном режиме, информация после обработки может быть предоставлена для использования программным обеспечением после обработки.

Чистый инерционный режим:
После запуска чисто инерциального режима (что означает, что слияние GPS не происходило с момента включения; если он теряет блокировку после предварительного слияния, он возвращается в интегрированный навигационный режим),Система обеспечивает точную функцию измерения положенияОн может выводить данные о толчке, повороте и направлении, а также в чисто инерциальном режиме система способна находить статический север.

Технические параметры

Параметр		Технические показатели
Точность позиции	Единая точка (RMS)	1.2м
	RTK ((RMS)	2 см + 1 ппм
	Потеря блокировки точность (CEP)	10,8 нм/ч 2 ‰ D, где D - пройденное расстояние (необязательно, DVL или комбинация считывателей километров)
Направление (RMS)	Самостоятельное поиск точности севера	0.1 ° × сек (Lati), 10 мин выравнивание неподвижной основы; где Lati обозначает широту.
Направление (RMS)	Точность удержания потери блокировки	0.1°/ч
Отношение (RMS)	GNSS действителен	00,02°
Отношение (RMS)	Точность удержания потери блокировки	00,05°/ч
Точность горизонтальной скорости (RMS)	Единая точка L1/L2	0.1 м/с
Точность горизонтальной скорости (RMS)	GNSS недействителен	2 м/с/ч
Частота навигационных данных	200 Гц
Гироскоп	Диапазон	400°/с
	Стабильность с нулевым уклоном	00,3°/ч
	Нелинейность коэффициента масштаба	50 ppm
	Угловой случайный ход	00,02°/ √hr
Ускоритель	Диапазон	16 г
	Стабильность с нулевым уклоном	50ug5
	Нелинейность коэффициента масштаба	100 ppm
	Скорость случайного ходьбы	00,01 м/с/ √hr
Физические размеры и электрические характеристики	Общие размеры	138.5 мм × 136.5 мм×102 мм
	Вес	20,0 кг (без кабеля)
	Входное напряжение	1236VDC
	Потребление энергии	< 24 Вт (устойчивое состояние)
	Хранить	16G
Показатели экологии	Рабочая температура	-40°C~+60°C
	Температура хранения	-45°C~+70°C
	Случайные вибрации	6.06g, 20Hz~2000Hz
	MTBF	3000 часов
Характеристики интерфейса	PPS, EVENT, RS232, RS422, CAN (необязательно)
	Сетевой порт 100 м
	Коннектор антенны (TNC)
	Интерфейс датчика скорости колеса

Очертание контуры
