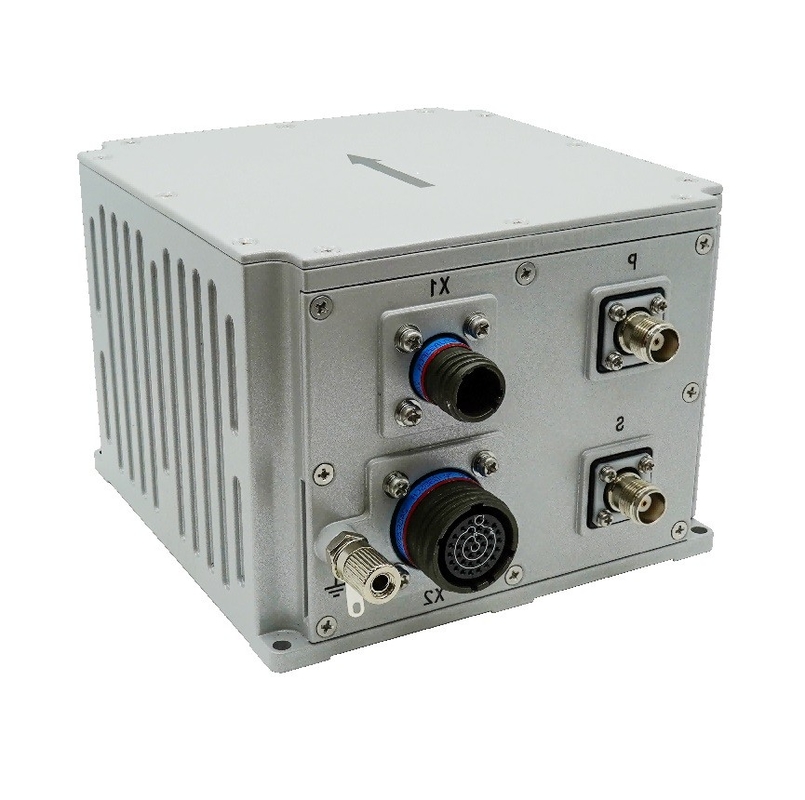

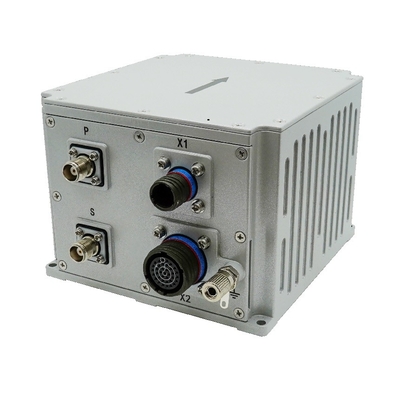

Интегрированная инерциальная навигационная система GNSS для наземных транспортных средств

Name: Интегрированная инерциальная навигационная система GNSS для наземных транспортных средств
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: INS500D
Price: 7000 USD
Availability: InStock

Наименование марки:	FIREPOWER
Номер модели:	INS500D
МОК:	1
цена:	7000$
Условия оплаты:	L/C,T/T,Western Union
Способность к поставкам:	500/MONTH

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Точность курса:

0.1°

Точность отношения:

00,02° (RMS)

Точность горизонтальной скорости:

0.1m/s

Ряд гироскопа:

±400°/с

гироскоп Устойчивость к нулевому смещению:

≤0,3°/ч

Диапазон Acc:

± 16 г

Стабильность с нулевым уклоном:

≤ 50 мг

Источник питания:

9-36В

вес:

≤2kg

Интерфейс связи:

PPS, событие, RS232, RS422, CAN

Упаковывая детали:

sponge+box

Поставка способности:

500/MONTH

Выделить:

Инерциальная навигационная система наземного транспортного средства

Интегрированная инерциальная навигационная система GNSS

Система инерциальной навигации гироскопа из оптических волокон

Описание продукта

Описание продукта

Интегрированная навигационная система INS500D с оптическим волокном основана на гироскопе с оптическим волокном с закрытым контуром, акселерометре и высококачественной приемной плате GNSS с высокой производительностью,и реализуется с помощью мультисенсорного синтеза и алгоритма навигационного расчета, который отвечает требованиям точного измерения информации о положении, направлении и положении в областях применения средней и высокой точности мобильной системы измерений и больших БПЛА.

Система имеет инерционный/спутниковый интегрированный навигационный режим и чистый инерционный режим.

В режиме инерциальной/спутниковой интегрированной навигации информация о местоположении спутника, полученная приемником GNSS, может использоваться для интегрированной навигации, а наклоны, колебания, курса, положения,скорость, время и другая информация носителя могут быть выведены; после потери сигнала, положение, скорость и положение, рассчитанные по инерции, выведены,в которых требуется точность наклона и проката, функция сохранения курса доступна за короткое время, а точность позиционирования на уровне метра доступна за короткое время.информация после обработки может быть выпущена для обработки программным обеспечением после обработки.

После запуска чисто инерциального режима (т.е. после включения GPS-фьюжн никогда не выполнялся, и если он снова теряет блокировку после включения, он относится к интегрированному навигационному режиму),имеет точную функцию измерения положения, может выводить направление наклона и проката, а чистый инерциальный режим может найти север статически.

Технические параметры

Параметр		Технические показатели
Точность позиции	Единая точка (RMS)	1.2м
	РТК(RMS)	2 см + 1 ппм
	Потеря блокировки точность (CEP)	10,8 нм/ч 2 ‰ D, где D - пройденное расстояние (необязательно, DVL или комбинация считывателей километров)
Направление (RMS)	Самостоятельное поиск точности севера	0.1 ° × сек (Lati), 10 мин выравнивание неподвижной основы; где Lati обозначает широту.
Направление (RMS)	Точность удержания потери блокировки	0.1°/ч
Отношение (RMS)	GNSS действителен	00,02°
Отношение (RMS)	Точность удержания потери блокировки	00,05°/ч
Точность горизонтальной скорости (RMS)	Единая точка L1/L2	0.1 м/с
Точность горизонтальной скорости (RMS)	GNSS недействителен	2 м/с/ч
Частота навигационных данных	200 Гц
Гироскоп	Диапазон	400°/с
	Стабильность с нулевым уклоном	00,3°/ч
	Нелинейность коэффициента масштаба	50 ppm
	Угловой случайный ход	00,02°/ √hr
Ускоритель	Диапазон	16 г
	Стабильность с нулевым уклоном	50ug5
	Нелинейность коэффициента масштаба	100 ppm
	Скорость случайного ходьбы	00,01 м/с/ √hr
Физические размеры и электрические характеристики	Общие размеры	138.5 мм × 136.5 мм×102 мм
	Вес	20,0 кг (без кабеля)
	Входное напряжение	12～36VDC
	Потребление энергии	< 24 Вт (устойчивое состояние)
	Хранить	16G
Показатели экологии	Рабочая температура	-40°C~+60°C
	Температура хранения	-45°C~+70°C
	Случайные вибрации	60,06 грамма,20 - 2000 Гц
	MTBF	3000 часов
Характеристики интерфейса	PPS, EVENT, RS232, RS422, CAN (необязательно)
	Сетевой порт 100 м
	Коннектор антенны (TNC)
	Интерфейс датчика скорости колеса

Очертание контуры
