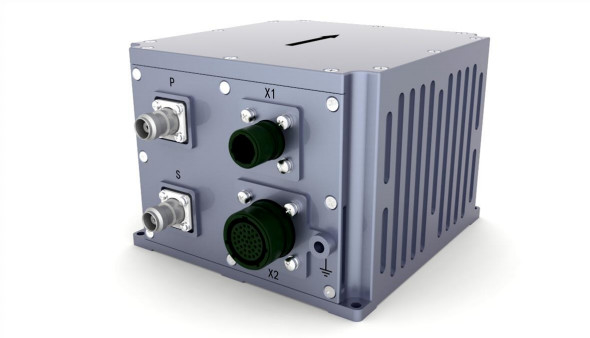

Усовершенствованная система оптико-волоконной навигации GNSS для аэрокосмической и оборонной отраслей

Name: Усовершенствованная система оптико-волоконной навигации GNSS для аэрокосмической и оборонной отраслей
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: INS500D
Price: 5,000.00 USD
Availability: InStock

Наименование марки:	Firepower
Номер модели:	INS500D
МОК:	1
цена:	Подлежит обсуждению
Условия оплаты:	T/T
Способность к поставкам:	500/MONTH

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

КНР

Сертификация:

Точность позиции:

10,8 нм/ч

Точность курса:

0.1°/ч

Точность отношения:

00,05°/ч

Точность горизонтальной скорости:

0.1m/s

Частота навигационных данных ((Единая точка L1/L2):

200HZ

Ряд волчка:

400°/с

Стабильность гироскопа с нулевым уклоном:

00,3°/ч

Ряд акселерометра:

16G

акселерометр Стабильность нулевого смещения:

50 грн.

Измерение:

138.5 мм × 136,5 мм × 102 мм

Вес:

20,0 кг (без кабеля)

Рабочая температура:

-40°C~+60°C

Упаковывая детали:

губка и картон

Поставка способности:

500/MONTH

Выделить:

Оборонная оптоволоконная интегрированная навигационная система

Интегрированная навигационная система с оптическими волокнами GNSS

Интегрированная навигационная система аэрокосмического оборудования с оптическими волокнами

Описание продукта

Описание продукта

Интегрированная навигационная система INS500D с оптическим волокном основана на гироскопе с оптическим волокном с закрытым контуром, акселерометре и высококачественной приемной плате GNSS с высокой производительностью,и реализуется с помощью мультисенсорного синтеза и алгоритма навигационного расчета, который отвечает требованиям точного измерения информации о положении, направлении и положении в областях применения средней и высокой точности мобильной системы измерений и больших БПЛА.

Основная функция

Система имеет инерционный/спутниковый интегрированный навигационный режим и чистый инерционный режим.

В режиме инерциальной/спутниковой интегрированной навигации информация о местоположении спутника, полученная приемником GNSS, может использоваться для интегрированной навигации, а наклоны, колебания, курса, положения,скорость, время и другая информация носителя могут быть выведены; после потери сигнала, положение, скорость и положение, рассчитанные по инерции, выведены,в которых требуется точность наклона и проката, функция сохранения курса доступна за короткое время, а точность позиционирования на уровне метра доступна за короткое время.информация после обработки может быть выпущена для обработки программным обеспечением после обработки.

После запуска чисто инерциального режима (т.е. после включения GPS-фьюжн никогда не выполнялся, и если он снова теряет блокировку после включения, он относится к интегрированному навигационному режиму),имеет точную функцию измерения положения, может выводить направление наклона и проката, а чистый инерциальный режим может найти север статически.

Индекс эффективности

Параметр		Технические показатели
Точность позиции	Единая точка (RMS)	1.2м
	RTK ((RMS)	2 см + 1 ппм
	Точность блокировки-потери (CEP)	10,8 нм/ч 2 ‰ D, где D - пройденное расстояние (необязательно, DVL или комбинация считывателей километров)
Направление (RMS)	Самостоятельное поиск точности севера	0.1 ° × сек (Lati), 10 мин выравнивание неподвижной основы; где Lati обозначает широту.
Направление (RMS)	Точность удержания потери блокировки	0.1°/ч
Отношение (RMS)	GNSS действителен	00,02°
Отношение (RMS)	Точность удержания потери блокировки	00,05°/ч
Точность горизонтальной скорости (RMS)	Единая точка L1/L2	0.1 м/с
Точность горизонтальной скорости (RMS)	GNSS недействителен	2 м/с/ч
Частота навигационных данных	200 Гц
Гироскоп	Диапазон	400°/с
	Стабильность с нулевым уклоном	00,3°/ч
	Нелинейность коэффициента масштаба	50 ppm
	Угловой случайный ход	00,02°/ √hr


Ускоритель	Диапазон	16 г
	Стабильность с нулевым уклоном	50ug5
	Нелинейность коэффициента масштаба	100 ppm
	Скорость случайного ходьбы	00,01 м/с/ √ ч
Физические размеры и электрические характеристики	Общие размеры	138.5 мм × 136,5 мм × 102 мм
	Вес	20,0 кг (без кабеля)
	Входное напряжение	1236VDC
	Потребление энергии	< 24 Вт (устойчивое состояние)
	Хранить	16G
Показатели экологии	Рабочая температура	-40°C~+60°C
	Температура хранения	-45°C~+70°C
	Случайные вибрации	6.06g, 20Hz~2000Hz
	MTBF	3000 часов
Характеристики интерфейса	PPS, EVENT, RS232, RS422, CAN (необязательно)
	Сетевой порт 100 м
	Коннектор антенны (TNC)
	Интерфейс датчика скорости колеса

Очертание контуры
