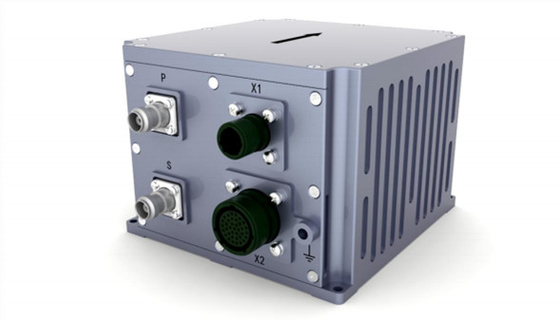

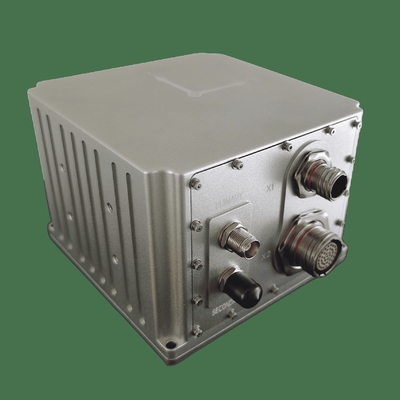

Высокоточная интегрированная навигационная система с гиро-стабильностью 0,05°/ч и частотой навигационных данных 200 Гц

Наименование марки:	Firepower
Номер модели:	INS500D
МОК:	1
цена:	Подлежит обсуждению
Условия оплаты:	T/T
Способность к поставкам:	500/MONTH

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

КНР

Сертификация:

Точность позиционирования в одной точке (RMS):

1.2м

Точность позиционирования RTK (RMS):

2 см±1 ппм

Потеря точности позиционирования блокировки (CEP):

100 м/10 мин, 0,5 нм/30 мин, 1,5 нм/ч, 2‰D

Система самонавигации:

00,05°×сек/ширина

Частота навигационных данных:

200 Hz

Ряд волчка:

400°/с

Гиростабильность с нулевым уклоном:

00,05°/ч

Упаковывая детали:

губка и картон

Поставка способности:

500/MONTH

Выделить:

200 Гц интегрированная навигационная система

0.05°/h Интегрированная навигационная система

Высокоточная интегрированная навигационная система

Описание продукта

1. Обзор

Интегрированная навигационная система SNC500D с оптическими волокнами основана на гироскопе с оптическими волокнами с закрытым контуром, акселерометре и высококачественной приемной плате GNSS с высокой производительностью,и реализуется с помощью мультисенсорного синтеза и навигационного алгоритма расчета для удовлетворения требований к точному измерению положения, направление, положение и другая информация в областях применения средней и высокой точности мобильных систем измерений и больших БПЛА.

2Индекс производительности

Параметр		Технические показатели
Точность позиции	Единая точка (RMS)	1.2м
	RTK ((RMS)	2 см + 1 ппм
	Точность блокировки-потери (CEP)	100 м/10 мин. 00,5 нм/30 мин. 10,5 нм/ч 2 ‰ D, где D - пройденное расстояние (необязательно, DVL или комбинация считывателей километров)
Направление (RMS)	Самостоятельное поиск точности севера	00,05 ° × сек (Lati), 10 мин выравнивание неподвижной основы; где Lati обозначает широту.
Направление (RMS)	Точность удержания потери блокировки	0.1°/ч
Отношение (RMS)	GNSS действителен	00,02°
Отношение (RMS)	Точность удержания потери блокировки	00,05°/ч
Точность горизонтальной скорости (RMS)	Одноточечный L1/L2	0.1 м/с
Точность горизонтальной скорости (RMS)	GNSS недействителен	2 м/с/ч
Частота навигационных данных	200 Гц
Гироскоп	Диапазон	400°/с
	Стабильность с нулевым уклоном	00,05°/ч
	Нелинейность коэффициента масштаба	50 ppm
	Угловой случайный ход	00,02°/ √hr
Ускоритель	Диапазон	16 г
	Стабильность с нулевым уклоном	50 грн.
	Нелинейность коэффициента масштаба	100 ppm
	Скорость случайного ходьбы	00,01 м/с/ √ ч
Физические размеры и электрические характеристики	Общие размеры	138.5 мм × 136,5 мм × 102 мм
	Вес	20,0 кг (без кабеля)
	Входное напряжение	1236VDC
	Потребление энергии	< 24 Вт (устойчивое состояние)
	Хранить	16G
Показатели экологии	Рабочая температура	-40°C~+60°C
	Температура хранения	-45°C~+70°C
	Случайные вибрации	6.06g, 20Hz~2000Hz
	MTBF	3000 часов
Характеристики интерфейса	PPS, EVENT, RS232, RS422, CAN (необязательно)
	Сетевой порт 100 м
	Коннектор антенны (TNC)
	Интерфейс датчика скорости колеса

3. Общие размеры Высокоточная интегрированная навигационная система с гиро-стабильностью 0,05°/ч и частотой навигационных данных 200 Гц 0
