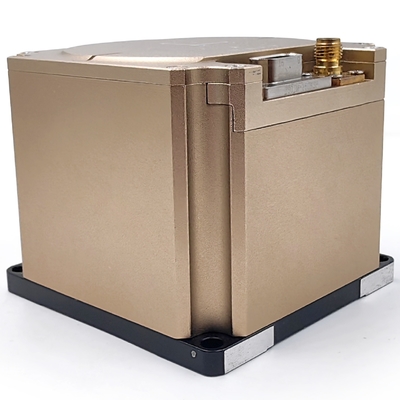

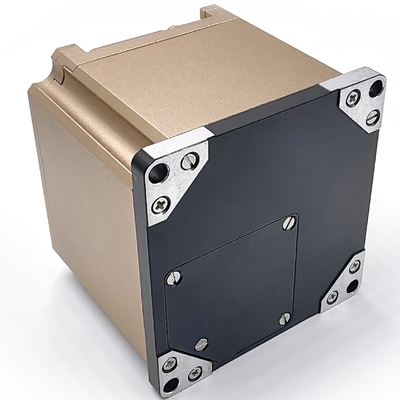

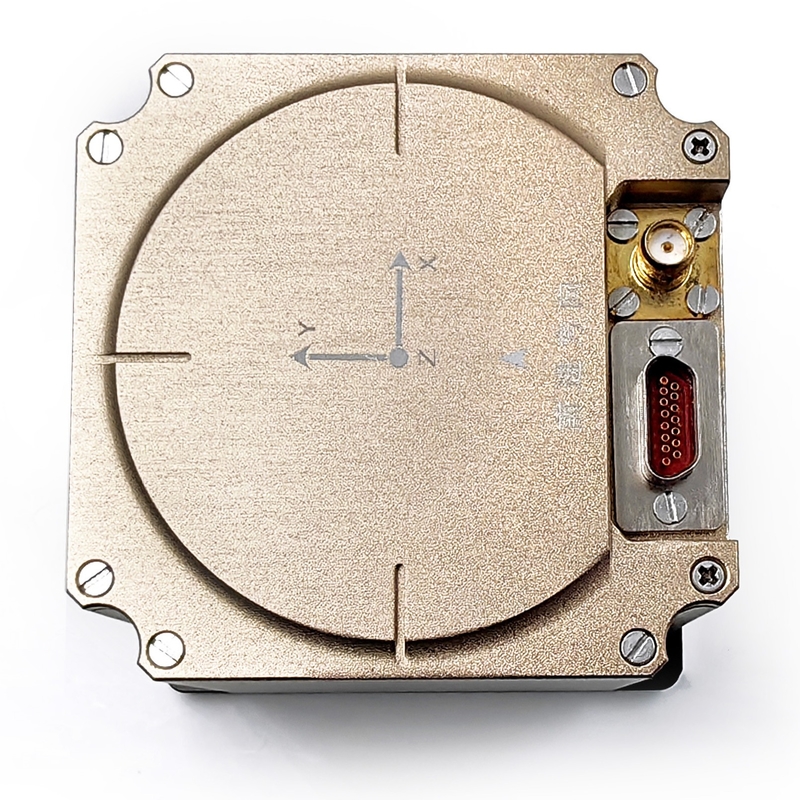

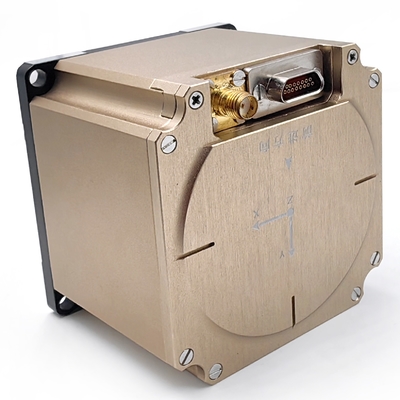

Интегрированная микро-нановолоконная оптическая гироскопия GNSS/INS Интегрированная инерциальная навигационная система

Наименование марки:	Firepower
Номер модели:	INS100
МОК:	1 шт.
цена:	US$2,000.00~3,000.00
Условия оплаты:	T/T
Способность к поставкам:	100 шт. в месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Шэньчжэнь, Китай

Сертификация:

Материал:

Нержавеющая сталь

Размер:

68*71*60 мм

Сила:

9-36В

Ряд гироскопа:

±300°/s

гироскоп Устойчивость к нулевому смещению:

≤1,0°/ч

Диапазон Acc:

±50г

Стабильность с нулевым уклоном:

≤ 100 мг

Точность курса самостоятельного поиска севера:

≤1,5°/cosL

Точность измерения азимута:

≤0.2°

Вибрация:

20~2000 Гц

Интерфейс связи:

CAN/RS422/Сеть

Вес:

≤ 0,51 кг

Упаковывая детали:

губка и коробка

Поставка способности:

100 шт. в месяц

Выделить:

Интегрированный микро-нановолоконный оптический гироскоп

Интегрированный гироскоп с оптическими волокнами GNSS/INS

Интегрированная инерциальная навигационная система микро-нано

Описание продукта

INS-100 представляет собой высокоточную интегрированную навигационную систему, оснащенную тремя самостоятельно разработанными 40 волоконно-оптическими гироскопами, тремя самостоятельными акселерометрами MEMS и модулями GNSS.и реализует высокоточное позиционирование и навигацию в сложных условиях с помощью мультисенсорного синтеза и интегрированного навигационного алгоритма. Продукт имеет высокую надежность и сильную адаптивность к окружающей среде. Продукты могут широко использоваться в интеллектуальном вождении, БПЛА, геодезии и картографии, морского компаса, стабильной платформы,фотоэлектрическая капсула, подводных транспортных средств и других областях.



Основные функции интегрированной навигационной системы следующие:1Функция первоначального выравнивания выполняется с использованием выхода инерциального устройства, и может быть выполнена выравнивание дрожащей основы и движущегося выравнивания;
2GPS-информация, полученная извне, может быть использована для завершения интегрированной навигационной функции и вывода информации, такой как угол, скорость и положение.
3После потери спутникового сигнала, выход инерционного устройства и вход километра можно использовать для продолжения расчета навигации;
4Он может выводить высокопроизводительный и высокий уровень отбора проб гиро-сырой продукции и добавлять сырые данные для стабильного управления платформой.
5. Программа и параметры конфигурации могут быть обновлены онлайн через серийный порт.

Технический параметр

Гиротехнология

Проект		Показатели	Примечание
Гиро	Диапазон измерений	-300°/s ~+300°/s
	Резолюция	≤ 0,5°/ч
	Остатки предвзятости	-1,0°/ч ~+1,0°/ч
	Случайная прогулка	00,05 о / ч
	Стабильность при комнатной температуре	≤ 0,3°/h ((1σ)	10 секунд сглаживания, результат испытания в течение 1 часа
	Стабильность при полной температуре	≤0,5°/h ((1σ)	10 секунд сглаживания, результат испытания в течение 1 часа
	Повторяемость предвзятости при нормальной температуре	≤ 0,3°/h ((1σ)	Статистические данные 6 испытаний
	Повторяемость предвзятости при полной температуре	≤0,5°/h ((1σ)	Принимать 2 Biasdata при полной температуре, высокой температуре, низкой температуре и нормальной температуре соответственно
	Нелинейность коэффициента масштаба	≤ 200 ppm	Полная температура и постоянная температура
	Повторяемость по масштабному фактору	≤ 200ppm ((1σ)	Полная температура и постоянная температура
	Время старта гироскопа	≤ 5 с
	Гиропропускная способность	300 Гц	Обеспечение проектирования, испытания партий
	Остатковая ошибка установки трехосевого гироскопа	≤ 30"

Технические показатели акселерометра

Проект		Показатели	Примечание
Ускорение	Диапазон измерений	-50 г ~ +50 г	Гарантия дизайна и отбора
	Нелинейность коэффициента масштаба	≤ 200 ppm	Гарантия дизайна и отбора
	Стабильность при полной температуре	≤ 100ug ((1σ)	10 секунд сглаживания, результат испытания в течение 1 часа
	Повторяемость предвзятости при полной температуре	≤ 100ug ((1σ)	Принимать 2 Biasdata при полной температуре, высокой температуре, низкой температуре и нормальной температуре соответственно
	Повторяемость по масштабному фактору	≤ 100 ppm ((1σ)	Гарантия дизайна и отбора
	Случайная прогулка	≤ 0,02 м/с/ч1/2
	Добавьте время начала	≤ 5 с
	Остатковая ошибка установки триаксиальной добавки	≤ 30"

Точность выравнивания

Проект		Показатели	Примечание
Точность выравнивания	Север ищет время	≤5 мин	Обычно стандарт - 3 или 5 минут.
	Повторяемость выравнивания угла движения	≤ 1°/cosL	1σ
	Повторяемость выравнивания высоты	≤ 0,05°	1σ
	Повторяемость выравнивания угла проката	≤ 0,05°	1σ
	Режим поиска севера	Необязательно	Он может реализовать колебание базового выравнивания, GPS вспомогательное выравнивание во время путешествия, одометр вспомогательное выравнивание во время путешествия и основной Инерциальная навигационная перемещение выравнивания.

Интегрированная точность навигации (спутниковая эффективность)

Проект		Показатели	Примечание
Точность выравнивания	Север ищет время	≤5 мин	Обычно стандарт - 3 или 5 минут.
	Повторяемость выравнивания угла движения	≤ 1°/cosL	1σ
	Повторяемость выравнивания высоты	≤ 0,05°	1σ
	Повторяемость выравнивания угла проката	≤ 0,05°	1σ
	Режим поиска севера	Необязательно	Он может реализовать колебание базового выравнивания, GPS вспомогательное выравнивание во время путешествия, одометр вспомогательное выравнивание во время путешествия и основной Инерциальная навигационная перемещение выравнивания.

Инерциальная точность навигации (недействительный спутник)

Проект		Показатели	Примечание
Инерциальная точность навигации	Точность поддержания угла курса	≤2°/ч
	Точность удержания угла наклона	≤ 0,2°/ч
	Точность поддержания угла проката	≤ 0,2°/ч
	Чистая инерциальная точность позиционирования	≤ 20 м ((100 с)	CEP, без помощи внешней информации
	Точность позиционирования с помощью интегрированной навигации с помощью километров	≤ 0,2% (пробег более 3 км)
	Точность позиционирования с помощью интегрированной навигации с помощью километров	≤ 1 м ((50 с)
