Высококачественная система инерциальной навигации GNSS для морского позиционирования и навигации

Наименование марки:	Firepower
Номер модели:	INS100
МОК:	1
цена:	Подлежит обсуждению
Условия оплаты:	L/C, T/T
Способность к поставкам:	100/month

Подробная информация

Описание продукта

Подробная информация

Place of Origin:

CHINA

Сертификация:

Ряд гироскопа:

±300°/s

Метод случайного блуждания:

00,05 °/ч

Стабильность смещения гироскопа:

≤ 0,3°/h ((1σ)

Диапазон Acc:

±50г

Точность удержания угла наклона:

≤0.2°/h

Ширина полосы частот гироскопа:

300HZ

Scale Factor Nonlinearity:

≤200ppm

North Seeking Time:

≤5min

Упаковывая детали:

Деревянная коробка

Поставка способности:

100/month

Выделить:

Высококачественная инерциальная навигационная система

Система инерциальной навигации морской навигации

Система инерциальной навигации морского позиционирования

Описание продукта

Высококачественная система инерциальной навигации GNSS для морского позиционирования и навигации

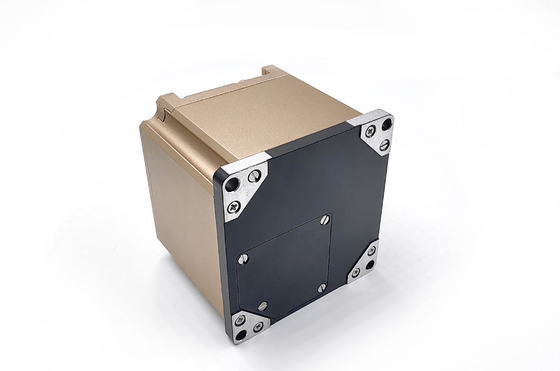

Высококачественная система инерциальной навигации GNSS для морского позиционирования и навигации 0

Описание продукта

INS-100 представляет собой высокоточную интегрированную навигационную систему, оснащенную тремя самостоятельно разработанными 40 волоконно-оптическими гироскопами, тремя самостоятельными акселерометрами MEMS и модулями GNSS.и реализует высокоточное позиционирование и навигацию в сложных условиях с помощью мультисенсорного синтеза и интегрированного навигационного алгоритма. Продукт имеет высокую надежность и сильную адаптивность к окружающей среде. Продукты могут широко использоваться в интеллектуальном вождении, БПЛА, геодезии и картографии, морского компаса, стабильной платформы,фотоэлектрическая капсула, подводных транспортных средств и других областях.

Основные функции интегрированной навигационной системы следующие:

Функция первоначального выравнивания выполняется с использованием выхода инерциального устройства, а выравнивание трясущейся основы и движущегося выравнивания могут быть выполнены;
GPS-информация, полученная извне, может быть использована для завершения интегрированной навигационной функции и вывода информации, такой как угол, скорость и положение.
После потери спутникового сигнала, выход инерционного устройства и вход километра могут быть использованы для продолжения расчета навигации;
Он может выводить высокопроизводительные и высокие скорости отбора проб гиро-сырой продукции и добавлять сырые данные для стабильного управления платформой.
Программа и параметры конфигурации могут быть обновлены онлайн через серийный порт.

Основные параметры

Гиротехнология

Проект		Показатели	Примечание
Гиро	Диапазон измерений	-300°/s ~+300°/s
	Резолюция	≤ 0,5°/ч
	Остатки предвзятости	-1,0°/ч ~+1,0°/ч
	Случайная прогулка	00,05 процентаh
	Стабильность при комнатной температуре	≤ 0,3°/h ((1σ)	10 секунд сглаживания, результат испытания в течение 1 часа
	Стабильность при полной температуре	≤0,5°/h ((1σ)	10 секунд сглаживания, результат испытания в течение 1 часа
	При нормальной температуре Biasrepeatability	≤ 0,3°/h ((1σ)	Статистические данные 6 испытаний
	Биа-повторяемость при полной температуре	≤0,5°/h ((1σ)	Принимать 2 Biasdata при полной температуре, высокой температуре, низкой температуре и нормальной температуре соответственно
	Нелинейность коэффициента масштаба	≤ 200 ppm	Полная температура и постоянная температура
	Повторяемость по масштабному фактору	≤ 200ppm ((1σ)	Полная температура и постоянная температура
	Время старта гироскопа	≤ 5 с
	Гиропропускная способность	300 Гц	Обеспечение проектирования, испытания партий
	Остатковая ошибка установки трехосевого гироскопа	≤ 30"

Технические показатели акселерометра

Проект		Показатели	Примечание
Ускорение	Диапазон измерений	-50 г ~ +50 г	Гарантия дизайна и отбора
	Нелинейность коэффициента масштаба	≤ 200 ppm	Гарантия дизайна и отбора
	Стабильность при полной температуре	≤ 100ug ((1σ)	10 секунд сглаживания, результат испытания в течение 1 часа
	Биа-повторяемость при полной температуре	≤ 100ug ((1σ)	Принимать 2 Biasdata при полной температуре, высокой температуре, низкой температуре и нормальной температуре соответственно
	Повторяемость по масштабному фактору	≤ 100 ppm ((1σ)	Гарантия дизайна и отбора
	Случайная прогулка	≤ 0,02 м/с/ч1/2
	Добавьте время начала	≤ 5 с
	Остатковая ошибка установки триаксиальной добавки	≤ 30"

Точность выравнивания

Интегрированная точность навигации (спутниковая эффективность)

Проект		Показатели	Примечание
Точность выравнивания	Север ищет время	≤5 мин	Обычно стандарт - 3 или 5 минут.
	Повторяемость выравнивания угла движения	≤ 1°/cosL	1σ
	Повторяемость выравнивания высоты	≤ 0,05°	1σ
	Повторяемость выравнивания угла проката	≤ 0,05°	1σ
	Режим поиска севера	Необязательно	Он может реализовать выровнение колебания базы, вспомогательное выровнение GPS во время путешествия, вспомогательное выровнение километра во время путешествия и основное инерциальное перемещение навигации.

Инерциальная точность навигации (недействительный спутник)

Проект		Показатели	Примечание
Инерциальная точность навигации	Точность поддержания угла курса	≤2°/ч
	Точность удержания угла наклона	≤ 0,2°/ч
	Точность поддержания угла проката	≤ 0,2°/ч
	Чистая инерциальная точность позиционирования	≤ 20 м ((100 с)	CEP, без помощи внешней информации
	Точность позиционирования с помощью интегрированной навигации с помощью километров	≤ 0,2% (пробег более 3 км)
	Точность позиционирования с помощью интегрированной навигации с помощью километров	≤ 1 м ((50 с)

Размер

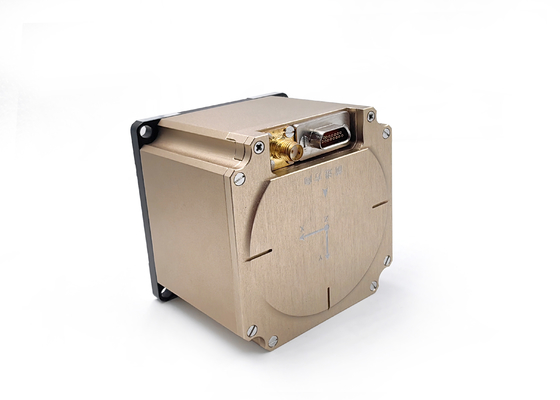

Высококачественная система инерциальной навигации GNSS для морского позиционирования и навигации 1

Основные области применения

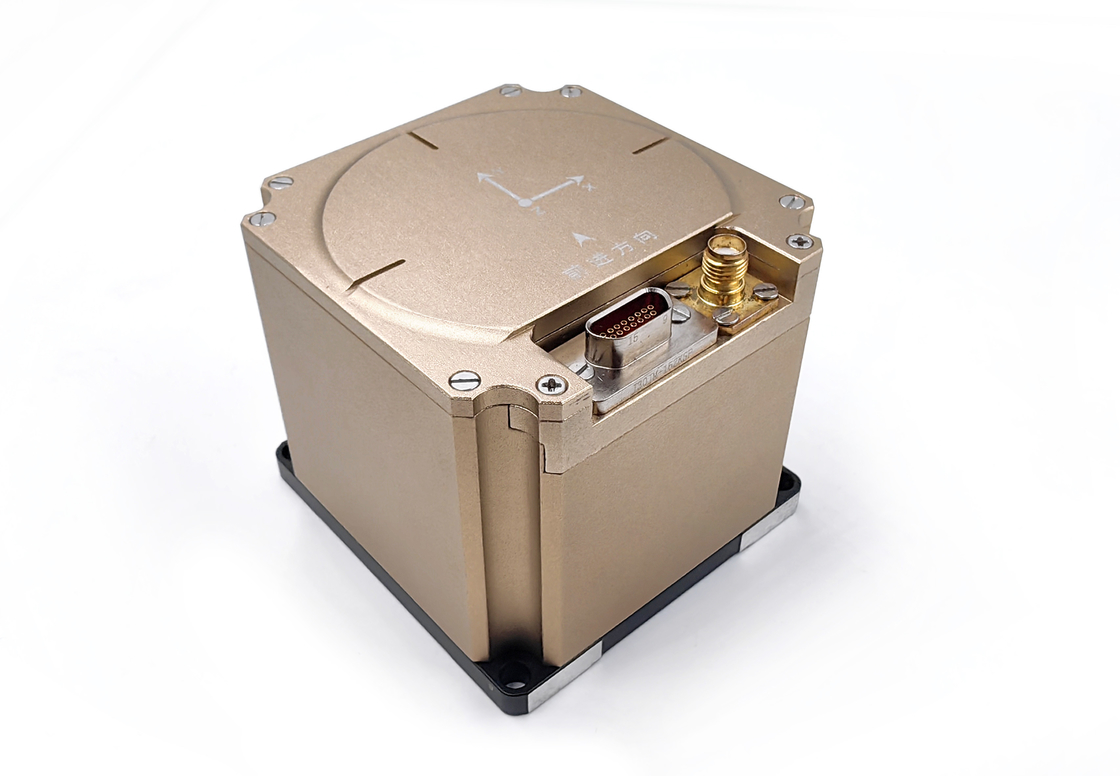

Высококачественная система инерциальной навигации GNSS для морского позиционирования и навигации 2

Высококачественная система инерциальной навигации GNSS для морского позиционирования и навигации 3

Высококачественная система инерциальной навигации GNSS для морского позиционирования и навигации 4
