Высококачественный приемник GNSS MEMS Инерциальная навигационная система для географии и картографирования

Name: Высококачественный приемник GNSS MEMS Инерциальная навигационная система для географии и картографирования
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: GI300C
Price: 5,000.00 USD
Availability: InStock

Наименование марки:	AVIC
Номер модели:	GI300C
МОК:	1
цена:	Подлежит обсуждению
Условия оплаты:	T/T
Способность к поставкам:	500/MONTH

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

CE ROHS

Наименование продукта:

Инерциальная навигационная система MEMS

Точность отношения:

0.02 градусов (rms)

Точность направления:

0.1° (rms)

Ряд гироскопа:

±400°/с

гироскоп Устойчивость к нулевому смещению:

≤0,3°/ч

Ряд акселерометра:

±20г

Стабильность акселерометра с нулевым уклоном:

≤100 мкг

Интерфейс:

RS232/RS422/PPS

Потребление энергии:

≤8W

Операционная температура:

-40℃~+60℃

Упаковывая детали:

губка+картон

Поставка способности:

500/MONTH

Выделить:

Инерциальная навигационная система MEMS

Инерциальная навигационная система для географии

Инерциальная навигационная система для картографирования

Описание продукта

Высококачественный приемник GNSS MEMS Инерциальная навигационная система для географии и картографирования

Описание продукта

GI300C - это компактная инерциальная навигационная система с гироскопом из волоконного оптического волокна (FOG) и акселерометрами микроэлектромеханической системы (MEMS),которые могут использовать внешнюю точную информацию о времени и местоположении GNSS для инерциальной/спутниковой интегрированной навигацииКогда внешняя информация GNSS недействительна, инерциальная навигационная система имеет высокую способность поддерживать точность чистой инерциальной навигации.

Основное применение

Дрон
Ракета
Мобильное измерение
Обнаружение и измерение подземных, туннельных и других путей
Высокоточная стабильная платформа

Основная функция

Функция выровнения трясущейся основы/движущейся основы
Североевропейский эгоизм
Интегрированная навигация с использованием мультиинформационного синтеза внешнего GNSS/атмосферы
Более длительное сохранение точности без помощи внешней информации
Поддержка пользователей для настройки по требованию

Технические показатели

Проект	Условия испытаний	Показатели
Точность позиционирования	Внешний GNSS действителен, единая точка	Лучше, чем внешняя точность позиционирования спутника.
	Внешний GNSS Действителен, RTK	Лучше, чем внешняя точность позиционирования спутника.
	Содержание чистой инерциальной горизонтальной позиции^①	100 м/5 мин ((CEP)
		600 м/10 мин ((CEP)
		2 нм/30 мин ((CEP)
	Совместное горизонтальное положение по скорости воздуха^②	1 нм/30 мин (CEP)
Точность курса	Единая антенна	0.1°^③
	Двойная антенна	0.2 °/L (L = длина исходной линии) (RMS)
	Название хозяйства	0.3°/30min ((RMS),1°/h ((RMS)
	Самостоятельное поиск точности севера	1° SecL, выравнивание 15 мин.^④
Точность отношения	GNSS действителен	0.02° ((RMS)
Точность отношения	Сохранение положения (провал GNSS)	0.3°/30min ((RMS),1°/h ((RMS)
Точность скорости	ГНСС действителен, одна точка L1/L2	0.1m/s ((RMS)
Диапазон гироскопа	Диапазон измерений	± 400°/с
Диапазон гироскопа	Стабильность с нулевым уклоном	≤ 0,3°/ч
Ускоритель	Диапазон измерений	± 20 г
Ускоритель	Стабильность с нулевым уклоном	≤ 100 мкг
Физические размеры и электрические характеристики	Напряжение	9-36В постоянного тока
	Потребление энергии	≤ 8 Вт
	Интерфейс	2-канальный RS232, 1-канальный RS422, 1-канальный PPS (уровень lVTTL/422)
	Размер	111 мм × 72 мм × 43 мм (L, W, H)
	Вес	≤ 450 г
Характеристики окружающей среды	Рабочая температура	-40°C~+60°C
	Температура хранения	-45°C~+70°C
	Вибрация	5 ~ 2000 Гц, 6,06 Г (с амортизатором)
	Влияние	30 г, 11 мс (с шоком)
	Продолжительность	> 15 лет
	Непрерывное время работы	> 24 часа
Примечание:
1 Выравнивание является действительным;
2 Для использования в воздухе перед комбинацией скорости выполняется маневр поворота, при этом при испытании используется скорость полета 150 км/ч;
3 Условия на борту должны быть мобильными;
4 Две позиции выравнивания, разница курса между двумя позициями больше 90 градусов

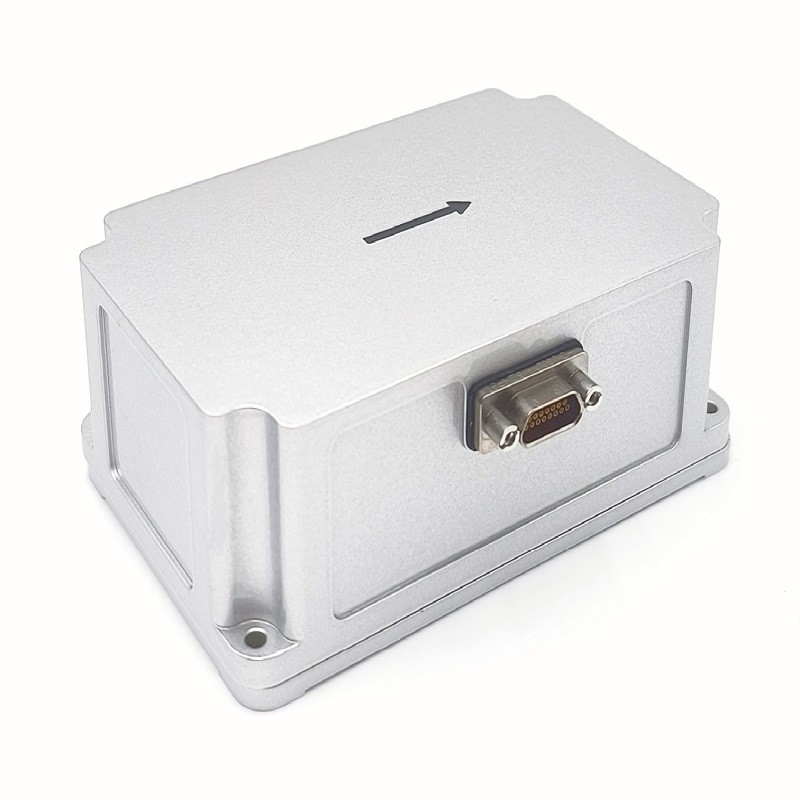

Структура продукта

L111mm x W72mm x H42.8mm ((L x W x H)

Высококачественный приемник GNSS MEMS Инерциальная навигационная система для географии и картографирования 1
