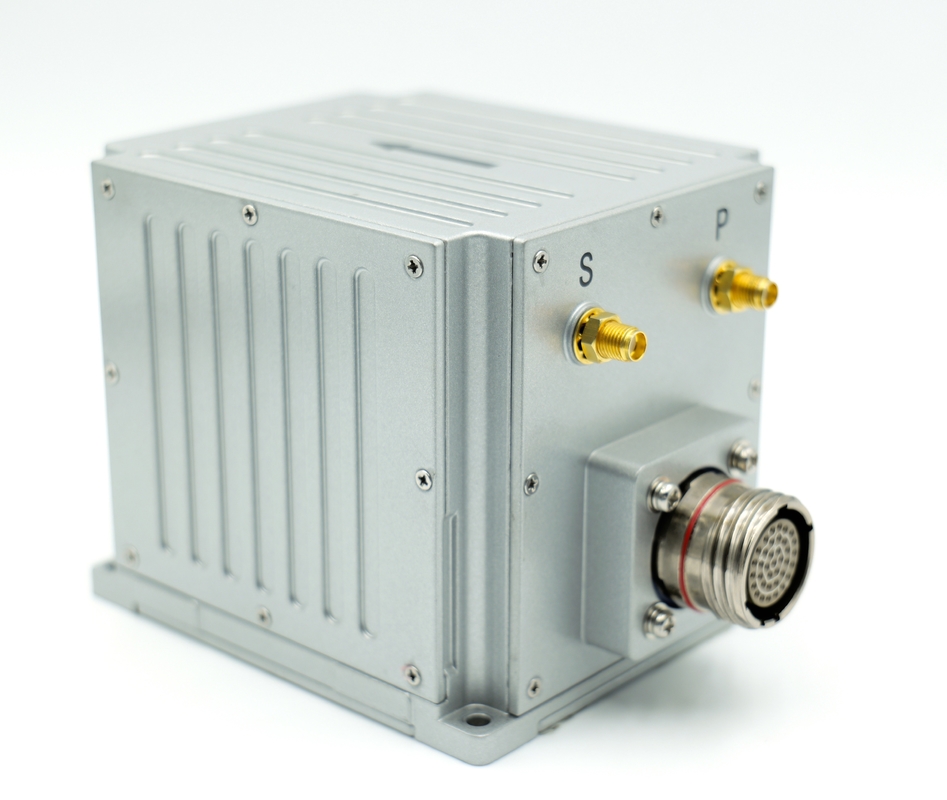

Высокопроизводительная инерциальная навигационная система для точного измерения положения

Name: Высокопроизводительная инерциальная навигационная система для точного измерения положения
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: GI600A-B0
Price: 5,000.00 USD
Availability: InStock

Наименование марки:	Firepower
Номер модели:	GI600A-B0
МОК:	1
цена:	Подлежит обсуждению
Условия оплаты:	T/T
Способность к поставкам:	500/MONTH

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

CE ROHS

Наименование продукта:

Интегрированная навигационная система с GPS

Точность курса:

0,2 °

Точность отношения:

0.05° ((RMS)

Ряд гироскопа:

±400°/с

гироскоп Устойчивость к нулевому смещению:

≤0,3°/ч

Ряд акселерометра:

± 16 г

акселерометр Стабильность нулевого смещения:

≤100 мкг

Размер:

110 мм × 94 мм × 94 мм (L, W, H)

Интерфейс:

2-канальная RS232, 1-канальная RS422, 1-канальная PPS (уровень LVTTL/422)

Операционная температура:

-40°C+65°C

Упаковывая детали:

губка+картон

Поставка способности:

500/MONTH

Выделить:

Высокопроизводительная инерциальная навигационная система

Инерциальная навигационная система с точным измерением положения

Описание продукта

Высокопроизводительная инерциальная навигационная система для точного измерения положения

Описание продукта

Интегрированная навигационная система GI600A-B0 представляет собой компактную двухосевую вращающуюся интегрированную навигационную систему MEMS.он отвечает требованиям точного измерения положения, направление, положение и другая информация в областях применения мобильных систем измерений средней и высокой точности, больших беспилотных летательных аппаратов и т.д.

Основные функции

Система имеет инерционный/спутниковый интегрированный навигационный режим и чистый инерционный режим.

В режиме инерциальной/спутниковой интегрированной навигации информация о местоположении спутника, полученная приемником GNSS, может использоваться для интегрированной навигации, а наклоны, колебания, курса, положения,скорость, время и другая информация носителя могут быть выведены; после потери сигнала, положение, скорость и положение, рассчитанные по инерции, выведены,в которых требуется точность наклона и проката, функция сохранения курса доступна за короткое время, а точность позиционирования на уровне метра доступна за короткое время.

После запуска чисто инерциального режима (т.е. после включения GPS-фьюжн никогда не выполнялся, и если он снова теряет блокировку после включения, он относится к интегрированному навигационному режиму),имеет точную функцию измерения положения, может выводить направление наклона и проката, а чистый инерциальный режим может найти север статически.

Индекс эффективности

Проект	Условия испытаний	Показатели
Точность позиционирования	ГНСС действителен, единая точка	Лучше, чем спутниковая точность позиционирования.
	GNSS действителен, RTK	Лучше, чем спутниковая точность позиционирования.
	Чистая инерциальная горизонтальная позиционирующая стойка 1	4 нм/60 мин ((CEP)
		1 нм/30 мин ((CEP)
		200 м/6 мин ((CEP)
Точность курса	Двойная антенна	0.2 °/L (RMS)
	Название хозяйства	00,05°/30 мин ((RMS),0.1°/h ((RMS) 1
	Самостоятельное поиск точности севера	0.3° SecL, выравнивание 15 мин.
Точность отношения	GNSS действителен	0.05° ((RMS)
Точность отношения	Сохранение положения (провал GNSS)	00,05°/30 мин ((RMS),0.1°/h ((RMS) 1
Гироскоп	Диапазон измерений	± 400°/с
Гироскоп	Стабильность с нулевым уклоном	≤ 0,3°/h2
Ускоритель	Диапазон измерений	± 16 г
Ускоритель	Стабильность с нулевым уклоном	≤ 100 мкг2
Физические размеры и электрические характеристики	Напряжение	10-36В постоянного тока
	Потребление энергии	≤ 9 Вт
	Интерфейс	2-маршрутная RS232, 1-маршрутная RS422, 1-маршрутная PPS (уровень LVTTL/422)
	Размер	110 мм × 94 мм × 94 мм (L, W, H)
	Вес	≤ 1 кг
Характеристики окружающей среды	Рабочая температура	-40°C+65°C
	Температура хранения	-45°C+70°C
	Вибрация	20~2000 Гц,6.06g3
	Влияние	30 г, 11 мс3
	Продолжительность	> 15 лет
	Непрерывное время работы	> 24 часа
Примечание:
Выровнение является действительным; средний за 10 секунд; С амортизатором ударов

Размеры
Высокопроизводительная инерциальная навигационная система для точного измерения положения 0

L110.0mm x W94.0mm x H94.0mm ((L x W x H)
