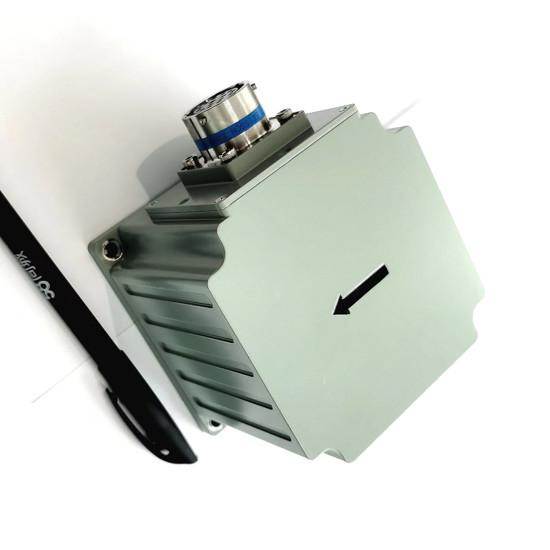

Датчик инерциальной навигации динамического измерения для точного положения положения

Датчик инерциальной навигации динамического измерения для точного положения положения

Наименование марки: avic
Номер модели: GI300F
МОК: 1
цена: Подлежит обсуждению
Условия оплаты: T/T
Способность к поставкам: 500/month
Подробная информация
Место происхождения:
КИТАЙ
Сертификация:
CE ROHS
Товар:
Инерциальная навигационная система
Точность курса:
0,1°
Точность отношения:
0,02 ° (СКЗ)
Диапазон гироскопа:
±400°/с
стабильность нулевого смещения:
≤100 мкг
Диапазон акселерометра:
±20г
РАЗМЕР:
92,0 мм × 92,0 мм × 81,0 мм
масса:
≤1,2 кг
Упаковывая детали:
sponge+carton
Поставка способности:
500/month
Выделить:

Динамический инерциальный навигационный датчик

,

инерциальный навигационный датчик 20 г

,

инерциальная навигационная система 36 В постоянного тока

Описание продукта

Инерциальная система навигационный датчик Точное положение позиции Динамическое измерение



Основные функции

Система имеет инерционный/спутниковый интегрированный навигационный режим и чистый инерционный режим.

В режиме инерциальной/спутниковой интегрированной навигации информация о местоположении спутника, полученная внешним приемником GNSS, может быть использована для интегрированной навигации, а отклонение, прокат, курс,положение, скорость, время и другая информация носителя могут быть выведены; после потери сигнала, положение, скорость и положение, рассчитанные по инерции, выводятся,в которых требуется точность наклона и проката, функция сохранения курса доступна за короткое время, а точность позиционирования на уровне метра доступна за короткое время.

После запуска чисто инерциального режима (то есть слияние GPS никогда не выполнялось после включения, и если после слияния он снова теряет блокировку, он принадлежит интегрированному навигационному режиму),он выполняет функцию точного измерения положения, может выводить направление наклона и проката, а чистый инерциальный режим может найти север статически.



Проект Условия испытаний Показатели
Точность позиционирования Внешний GNSS действителен, единая точка Лучше, чем внешняя точность позиционирования спутника.
Внешний GNSS Действителен, RTK Лучше, чем внешняя точность позиционирования спутника.
Содержание чистой инерциальной горизонтальной позиции1

80 м/5 мин ((CEP)

500м/10 мин ((CEP)

1.5nm/30min ((CEP)

Удержание горизонтального положения по комбинации скорости воздуха2 00,8 нм/30 мин (CEP)
Точность курса Единая антенна (RMS) 0.1°3
Двойная антенна (RMS) 0.2 °/L (L = длина исходной линии) (RMS)
Соблюдение курса (RMS) 0.2°/30 мин ((RMS),00,5°/ч
Точность поиска самостоятельного севера (RMS)

0.2 ° SecL, двойная позиция на 15 мин.

1.0° SecL, одноположение 5-10 мин

Точность отношения GNSS действителен 0.02° ((RMS)
Сохранение положения (провал GNSS) 0.2°/30 мин ((RMS),0.5°/h ((RMS)
Точность скорости ГНСС действителен, одна точка L1/L2 0.1m/s ((RMS)
Гироскоп Диапазон измерений ± 400°/с
Стабильность с нулевым уклоном ≤ 0,3°/ч
Ускоритель Диапазон измерений ± 20 г
Стабильность с нулевым уклоном ≤ 100 мкг
Физические размеры и электрические характеристики Напряжение 9-36В постоянного тока
Потребление энергии ≤ 12 Вт (устойчивое состояние)
Интерфейс 2-канальная RS232, 1-канальная RS422, 1-канальная PPS (уровень LVTTL/422).
Размер 92.0 мм × 92,0 мм × 81,0 мм (L, W, H)
Вес ≤1,2 кг
Характеристики окружающей среды Рабочая температура -40°C~+60°C
Температура хранения -45°C~+70°C
Вибрация 5 ~ 2000 Гц, 6,06 Г (с амортизатором)
Влияние 30 г, 11 мс (с шоком)
Продолжительность > 15 лет
Непрерывное время работы > 24 часа
Ограничение высоты ≤ 5000 м
ограничение скорости ≤ 500 м/с

Примечание:

  • Выровнение является действительным;
  • При использовании в воздухе перед комбинацией скорости выполняется маневр поворота, при этом при испытании используется скорость полета 150 км/ч;
  • Условия на борту должны быть мобильными;




Размер:

Для инерциальной единицы измерения принята интегрированная схема проектирования, а схема системы показана на рисунке ниже.

Общий размер системы составляет 92,0 мм × 92,0 мм × 81,0 мм (длина × ширина × высота).

Датчик инерциальной навигации динамического измерения для точного положения положения 0



Электрический интерфейс

Система имеет один внешний разъем:

a) интерфейс питания и связи X1;

b) Один конец кабеля соединен с X1, а другой конец разделен на красно-черный клип питания и три серийных порта, которые являются COM1 ~ COM3, где COM1 является RS422,COM2 и COM3 являются RS232. COM 1 может быть использован для отправки команды рабочего режима;
