Индустриальная инерциальная навигационная система для роботики

Name: Индустриальная инерциальная навигационная система для роботики
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: INS100E
Price: 5,000.00 USD
Availability: InStock

Наименование марки:	Firepower
Номер модели:	INS100E
МОК:	1
Условия оплаты:	T/T, L/C.
Способность к поставкам:	1000 шт

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

КИТАЙ

Точность заголовка:

0.1°

Точность отношения:

0.1°

Точность позиционирования:

1.5m;1cm+1ppm

Точность горизонтальной скорости:

0,1 м/с

Ряд волчка:

±500°/s

стабильность нулевого смещения:

4°/ч

Ряд акселерометра:

± 16 г

Интерфейс связи:

РС232/РС422

Упаковывая детали:

Деревянная коробка

Поставка способности:

1000 шт

Выделить:

4 Turntable оси оси 3

Точность Turntable 3 осей высокая

Управление Turntable 3 осей множественное

Описание продукта

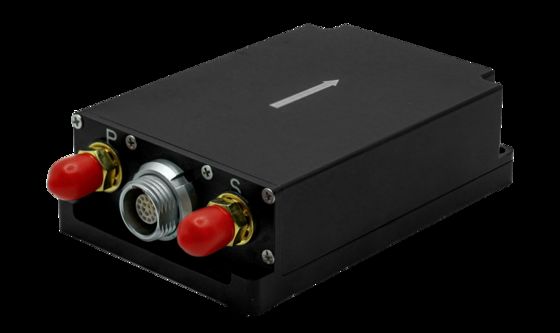

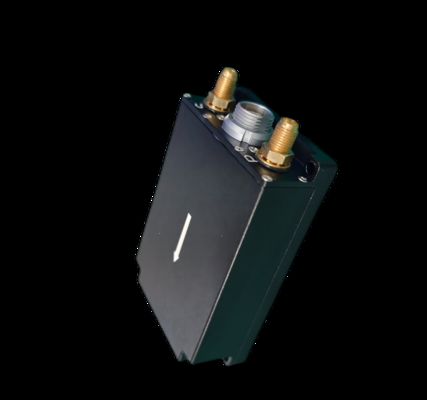

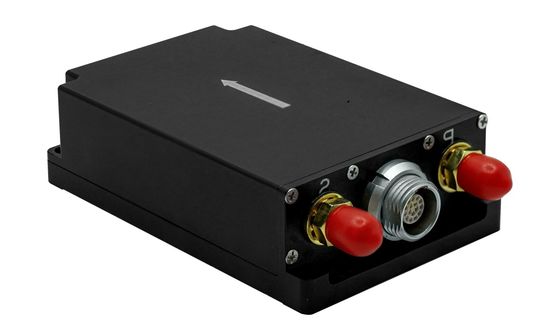

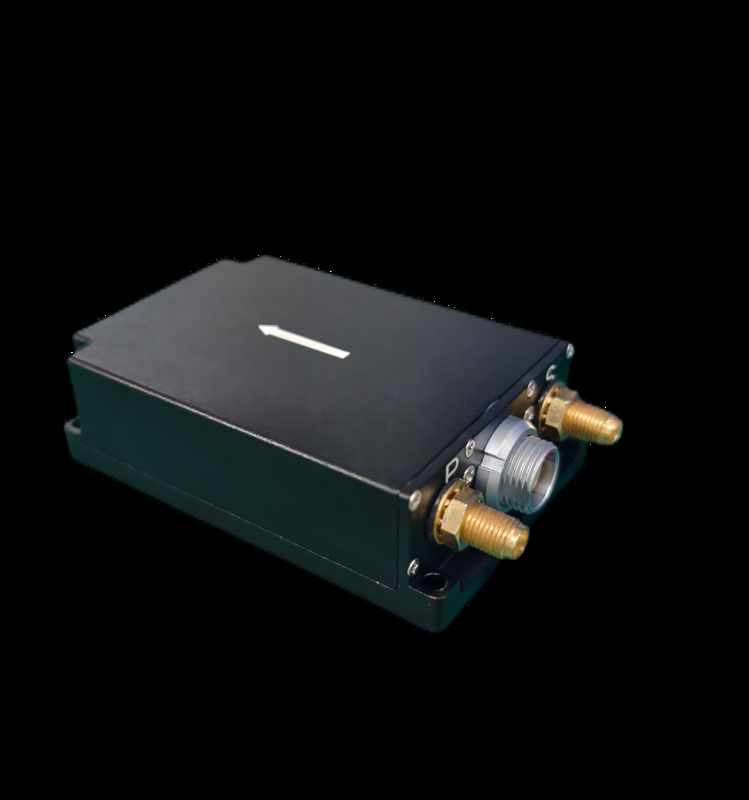

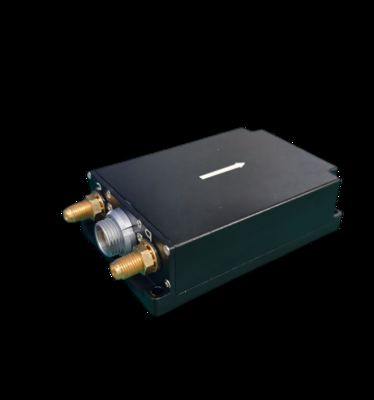

Индустриальная инерциальная навигационная система для роботики

Обзор

Интегрированная навигационная система INS100E оснащена высокопроизводительным гироскопом MEMS и акселерометром.способный принимать внутренние данные GNSS для мультисенсорного синтеза и интегрированных навигационных решенийСистема поддерживает краткосрочную инерциальную навигационную способность во время отключения GNSS.

Благодаря высокой надежности и сильной адаптивности к окружающей среде, этот продукт может быть сконфигурирован с различным программным обеспечением для различных применений, включая промышленные беспилотные транспортные средства, дроны,морские суда, коммуникация в движении, картографирование и стабилизация платформ.

Основные функции

Выполняет интегрированную навигацию с использованием внутренних данных спутниковой навигации
Выводы информацию о наклоне носителя, ролле, направлении, положении, скорости и времени
Сохраняет инерционный навигационный выход во время потери спутникового сигнала
Обеспечивает краткосрочное поддержание точности навигации

Спецификации производительности

Проект	Метрические показатели (RMS)	Примечание
Точность курса	0.1°	GNSS действителен
Название хозяйства	00,2°/мин	Неисправность GNSS
Точность отношения	0.1°	GNSS действителен (один пункт L1/L2, RTK)
Сохранение отношения	00,2°/мин	Неисправность GNSS
Точность позиционирования (горизонтальная)	1.5m; 1cm+1ppm	GNSS действителен; RTK (единая точка L1/L2; дифференциальная)
Точность позиционирования (высота)	2.5m; 2cm+1ppm	GNSS действителен; RTK (единая точка L1/L2; дифференциальная)
Содержание позиции	20 метров	Неисправность GNSS (отключен на 60 секунд)
Точность горизонтальной скорости	0.1 м/с	GNSS действителен (один пункт L1/L2, RTK)
Диапазон измерения гироскопа	± 500°/с
Стабильность гироскопа с нулевым уклоном	4°/ч	Дифференциация Аллана
Диапазон измерения акселерометра	± 16 г	Настраивается до 200 г.
Стабильность акселерометра с нулевым уклоном	00, 2 мг	Дифференциация Аллана
Спутниковая панель холодной загрузки	<30 секунд	Открытая среда
Горячая запуск спутниковой панели	5 секунд	Открытая среда
Типы приемников	BDS B1I/B2I/B3I, GPS L1C/A/L2P(Y)/L2C/L5, GLONASS G1/G2, Galileo E1/E5a/E5b, QZSS L1/L2/L5

Технические спецификации

Категория	Спецификация
Интерфейс связи	RS232 (2 маршрута), RS422 (1 маршрут)
Напряжение	9-36VDC
Потребление энергии	≤ 3 Вт
Ripple	100 мВ (P-P)

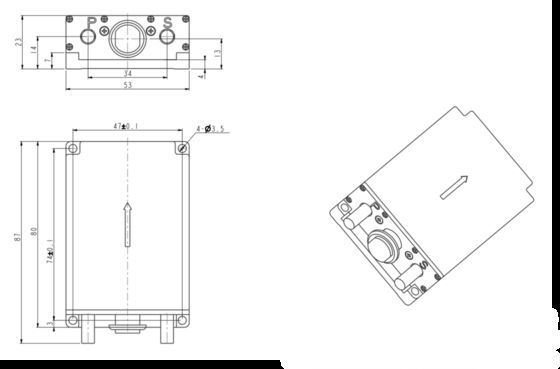

Размеры	80 мм × 53 мм × 23 мм
Вес	≤ 150 г
Рабочая температура	-40°C до +60°C
Температура хранения	-45°C до +65°C
Сопротивление вибрации	20-2000 Гц, 6,06 г
Устойчивость к ударам	30 г, 11 мс
Квалификация защиты	IP65
MTBF	30,000 часов
Продолжительность службы	> 15 лет
Непрерывная работа	> 24 часа

Примечание: Эффективная базовая линия 2 м двойной антенны или динамическое выравнивание одной антенны Индустриальная инерциальная навигационная система для роботики 0

Теги:

Датчик гироскопа акселерометра

Гироскоп акселерометра IMU

Акселерометр сгибания кварца

гироскоп оптического волокна

Инерциальная навигационная система

Искатель гироскопа северный

Датчик магнитометра

Датчик гироскопа акселерометра

Гироскоп акселерометра IMU

Акселерометр сгибания кварца

гироскоп оптического волокна

Инерциальная навигационная система

Искатель гироскопа северный

Датчик магнитометра

Подробная информация о продукции

Индустриальная инерциальная навигационная система для роботики

Индустриальная инерциальная навигационная система для роботики

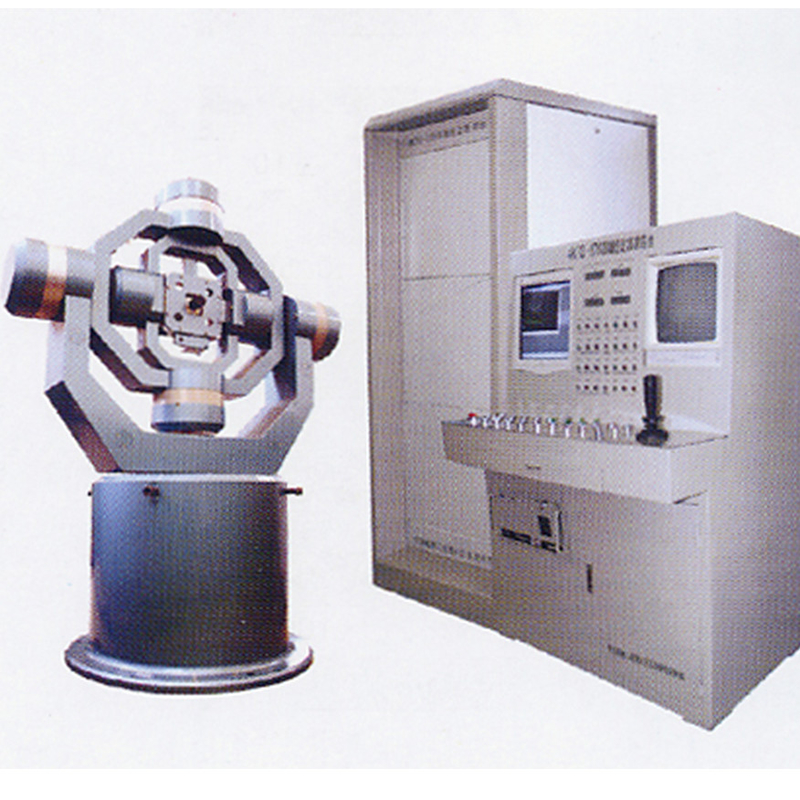

4 Turntable оси оси 3
