Автономная подводная лодка MEMS Инерциальная навигационная система с выходом RS422

Name: Автономная подводная лодка MEMS Инерциальная навигационная система с выходом RS422
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: INS100E
Price: 5,000.00 USD
Availability: InStock

Наименование марки:	Firepower
Номер модели:	INS100E
МОК:	1
Условия оплаты:	L/C, T/T.
Способность к поставкам:	1000 шт

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

КИТАЙ

Точность курса (действительна GNSS):

0.1°

Точность отношения:

0.1°

Точность позиционирования:

1.5m;1cm+1ppm

Точность горизонтальной скорости:

0,1 м/с

Стабильность гироскопа с нулевым уклоном:

4°/ч

Стабильность акселерометра с нулевым уклоном:

00, 2 мг

Диапазон Acc:

± 16 г

Напряжение:

9 ~ 36 В

Упаковывая детали:

Деревянная коробка

Поставка способности:

1000 шт

Выделить:

Сервопривод отслеживая Turntable 3 осей

Предохранение от ограничения положения Turntable 3 осей

Описание продукта

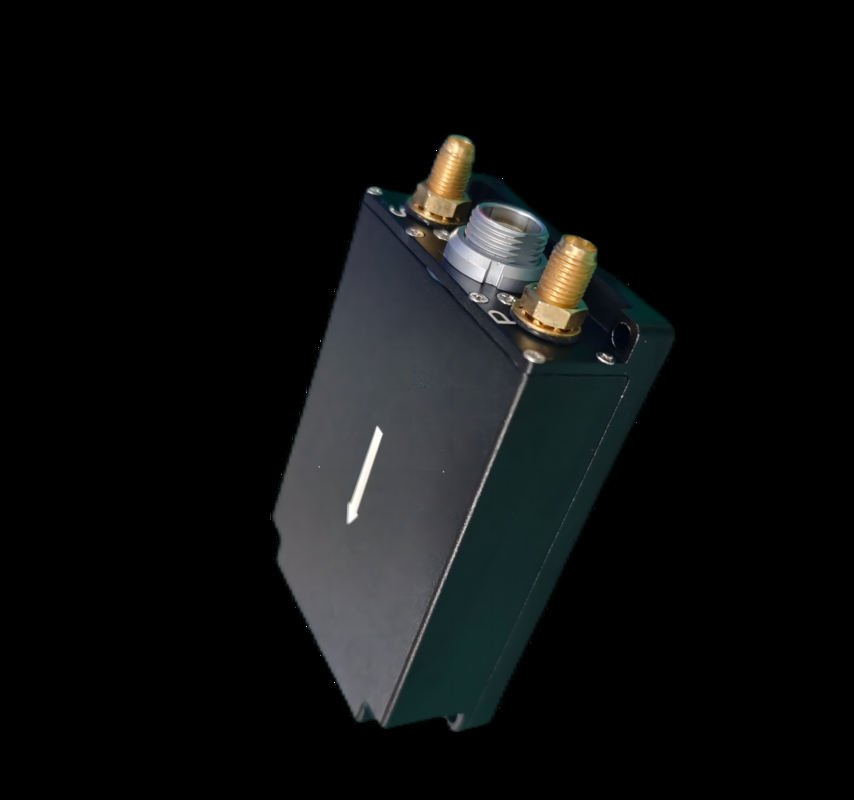

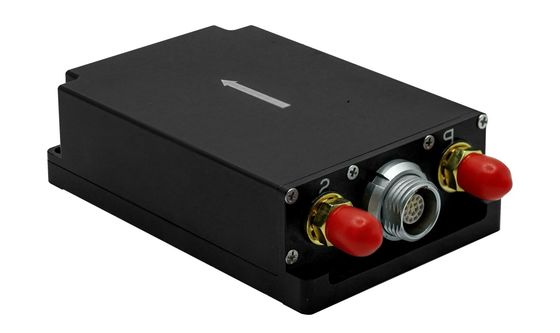

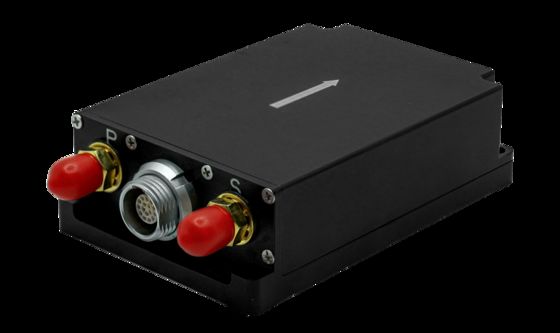

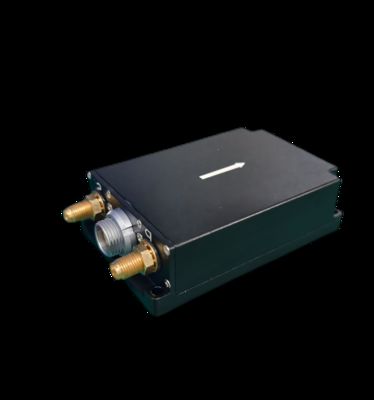

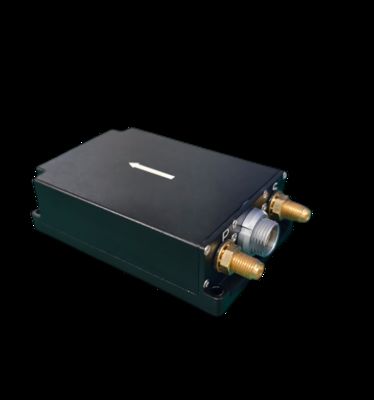

Автономная подводная навигационная система MEMS с выходом RS422

INS100E сочетает в себе высокопроизводительный гироскоп MEMS и акселерометр с встроенным приемом данных GNSS.Он дает точную позицию.Когда сигналы GNSS недоступны, система поддерживает надежную краткосрочную инерциальную навигационную способность.

Ключевые особенности

Высокая надежность и сильная адаптивность к окружающей среде
Стабильная работа в сложных условиях
Гибкие конфигурации программного обеспечения для различных приложений
Компактный дизайн с прочной конструкцией

Заявления

Промышленные беспилотные платформы
Автономные транспортные средства и беспилотные надводные суда
Системы связи в движении
Картографирование, геодезирование и стабилизация платформ

Спецификации производительности

Параметр	Спецификация	Примечания
Точность курса (действителен GNSS)	0.1°
Содержание маршрута (отсутствие GNSS)	00,2°/мин
Точность положения (действителен GNSS)	0.1°	Одноточечный L1/L2, RTK
Сохранение позиции (провал GNSS)	00,2°/мин
Точность позиционирования (Горизонтальная, GNSS; RTK)	1.5m; 1cm+1ppm	Единая точка L1/L2; дифференциал
Точность подъема (GNSS действителен; RTK)	2.5m; 2cm+1ppm	Единая точка L1/L2; дифференциал
Сохранение позиции (отсутствие GNSS)	20 метров	Открыт на 60.
Точность горизонтальной скорости (действительна по GNSS)	0.1 м/с	Одноточечный L1/L2, RTK
Диапазон измерения гироскопа	± 500°/с
Стабильность гироскопа с нулевым уклоном	4°/ч	Дифференциация Аллана
Диапазон измерения акселерометра	± 16 г	Настраивается до 200 г.
Стабильность акселерометра с нулевым уклоном	00, 2 мг	Дифференциация Аллана

Технические спецификации

Категория	Спецификация
Спутниковая панель холодной запуска	< 30 секунд (открытая среда)
Спутниковая панель горячего запуска	5 секунд (открытая среда)
Типы приемников	BDS B1I/B2I/B3I, GPS L1C/A/L2P(Y)/L2C/L5, GLONASS G1/G2, Galileo E1/E5a/E5b, QZSS L1/L2/L5
Интерфейсы связи	RS232 (маршрут 2), RS422 (маршрут 1)
Напряжение	9-36VDC
Потребление энергии	≤ 3 Вт
Ripple	100 мВ П-П
Размеры	80 мм × 53 мм × 23 мм
Вес	≤ 150 г
Операционная температура	-40°C до +60°C
Температура хранения	-45°C до +65°C
Сопротивление вибрации	20-2000 Гц, 6,06 г
Устойчивость к ударам	30 г, 11 мс
Рейтинг защиты	IP65
MTBF	30,000 часов
Продолжительность службы	> 15 лет
Непрерывная работа	> 24 часа

Примечание: Эффективная базовая линия 2 м двойной антенны или динамическое выравнивание одной антенны

Общие измерения

Теги:

Датчик гироскопа акселерометра

Гироскоп акселерометра IMU

Акселерометр сгибания кварца

гироскоп оптического волокна

Инерциальная навигационная система

Искатель гироскопа северный

Датчик магнитометра

Датчик гироскопа акселерометра

Гироскоп акселерометра IMU

Акселерометр сгибания кварца

гироскоп оптического волокна

Инерциальная навигационная система

Искатель гироскопа северный

Датчик магнитометра

Подробная информация о продукции

Автономная подводная лодка MEMS Инерциальная навигационная система с выходом RS422

Автономная подводная лодка MEMS Инерциальная навигационная система с выходом RS422

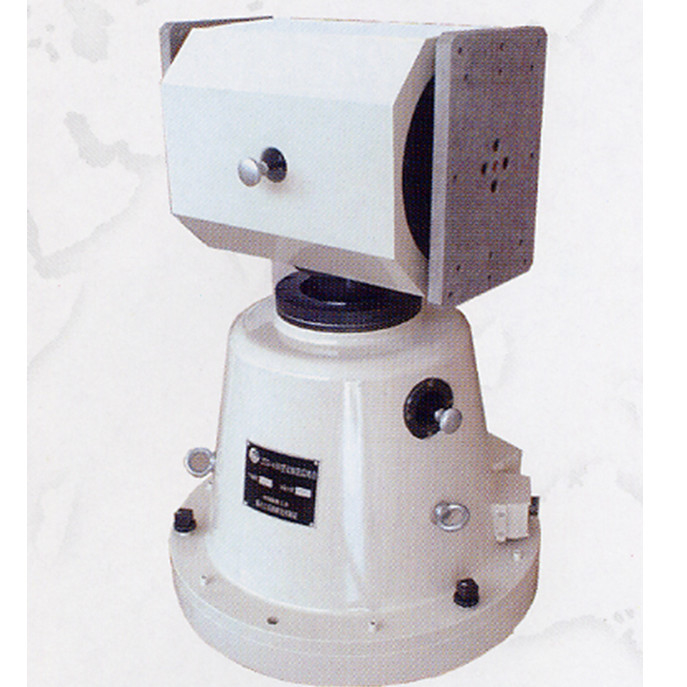

Сервопривод отслеживая Turntable 3 осей
