Система инерциальной навигации с высокочастотным выходом данных с точностью направления 0,1°

Наименование марки:	Firepower
Номер модели:	М6-30
МОК:	1
цена:	Подлежит обсуждению
Условия оплаты:	L/C, T/T, западное соединение
Способность к поставкам:	1000

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

КИТАЙ

Сертификация:

Ряд гироскопа:

±1000 дпс

Ряд акселерометра:

±8g

Источник питания:

1.71V~3.6V

Потребляемая мощность:

<3 мВт

Температура хранения:

-40 ~ + 85°C

Рабочая температура:

-40~+125℃

Упаковывая детали:

Деревянная коробка

Поставка способности:

1000

Выделить:

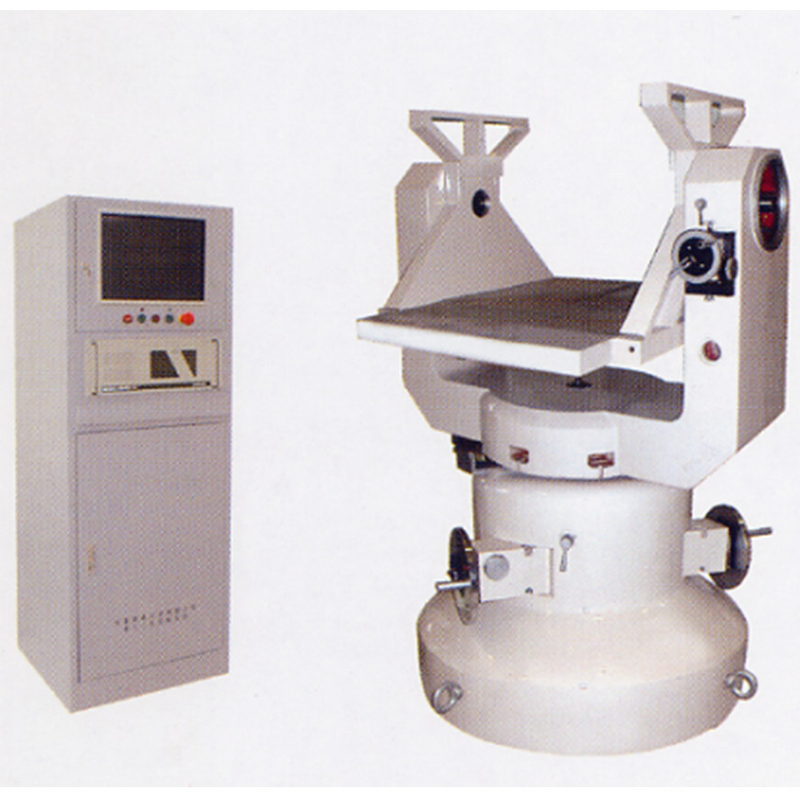

Имитатор движения оси цифрового дисплея 3

Точность имитатора движения 3 осей высокая

Степень свободы имитатора движения 3 осей

Описание продукта

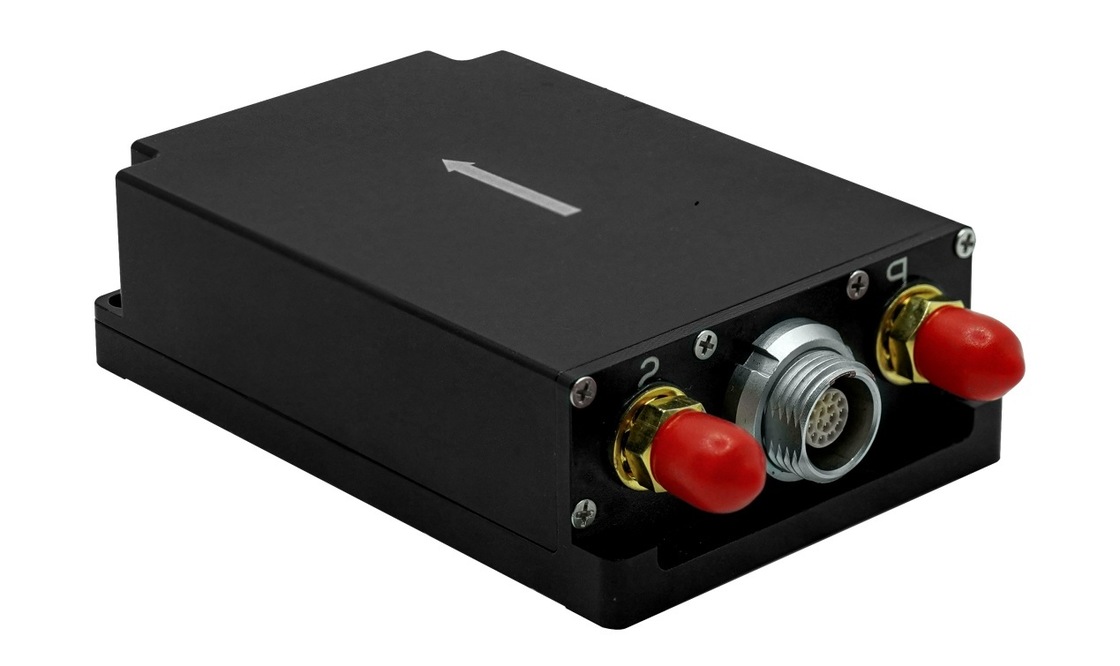

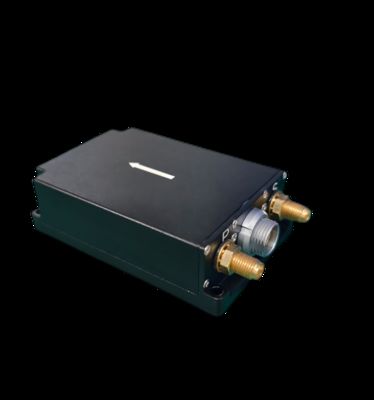

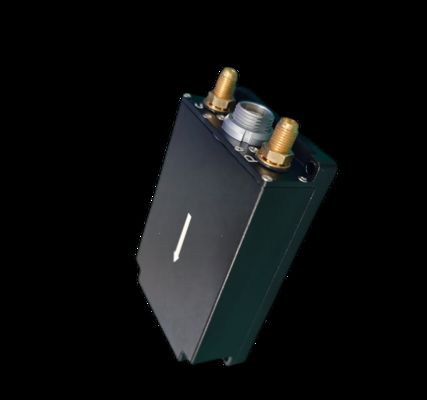

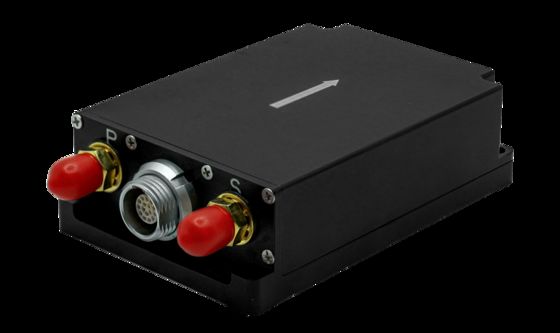

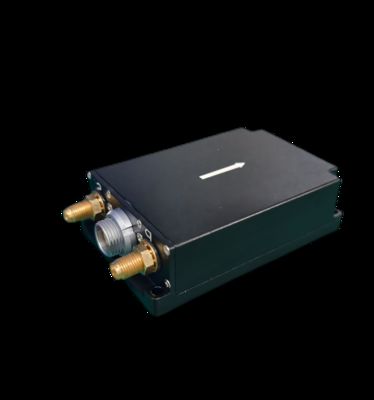

Высокочастотная инерциальная навигационная система с точностью по курсу 0,1°

Интегрированная навигационная система INS100E оснащена встроенной высокопроизводительной технологией MEMS гироскопа и акселерометра. Она обрабатывает внутренние данные GNSS с помощью передовых алгоритмов слияния данных с нескольких датчиков и интегрированных навигационных решений, поддерживая кратковременную инерциальную навигацию при потере сигнала GNSS.

Разработанная для высокой надежности и исключительной адаптивности к окружающей среде, эта система поддерживает различные приложения, включая промышленные беспилотные транспортные средства, морские суда, связь в движении, картографирование и платформы стабилизации, посредством настраиваемых конфигураций программного обеспечения.

Основные функции

Интегрированная навигация с использованием внутренних данных спутниковой навигации
Вывод данных о тангаже, крене, курсе, положении, скорости и времени
Поддерживает инерциальный навигационный вывод при потере сигнала GNSS
Функция поддержания кратковременной точности

Технические характеристики

Параметр	Спецификация (RMS)	Примечания
Точность по курсу	0,1°	GNSS действителен
Удержание курса	0,2°/мин	Сбой GNSS
Точность ориентации	0,1°	GNSS действителен (L1/L2, RTK)
Удержание ориентации	0,2°/мин	Сбой GNSS
Точность позиционирования (горизонтальная)	1,5 м; 1 см+1 ppm	Одноточечный L1/L2; Дифференциальный
Точность позиционирования (по высоте)	2,5 м; 2 см+1 ppm	Одноточечный L1/L2; Дифференциальный
Удержание позиции	20 м	Сбой GNSS (60 с)
Точность горизонтальной скорости	0,1 м/с	GNSS действителен (L1/L2, RTK)
Диапазон гироскопа	±500°/с
Стабильность нулевого смещения гироскопа	4°/ч	Дисперсия Аллана
Диапазон акселерометра	±16g	Настраивается до 200g
Стабильность нулевого смещения акселерометра	0,2 мг	Дисперсия Аллана
Холодный старт спутника	<30 секунд	Открытая среда
Горячий старт спутника	5 секунд	Открытая среда

Технические характеристики

Категория	Спецификация
Тип приемника	BDS B1I/B2I/B3I, GPS L1C/A/L2P(Y)/L2C/L5, GLONASS G1/G2, Galileo E1/E5a/E5b, QZSS L1/L2/L5
Коммуникационные интерфейсы	2RS232, 1RS422
Входное напряжение	9-36 В постоянного тока
Потребляемая мощность	≤3 Вт

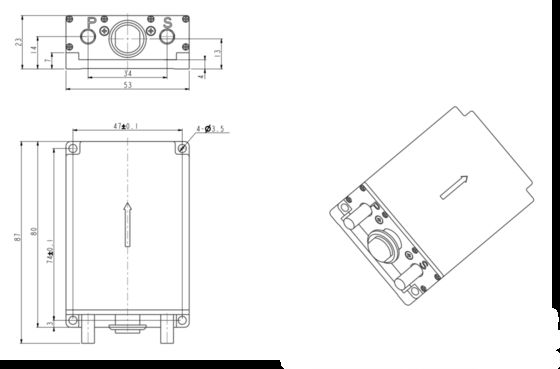

Размеры	80 мм * 53 мм * 23 мм
Вес	≤150 г
Рабочая температура	-40℃ to +60℃
Температура хранения	-45℃ to +65℃
Виброустойчивость	20-2000 Гц, 6,06 г
Ударопрочность	30 г, 11 мс
Степень защиты	IP65
MTBF	30 000 часов
Срок службы	>15 лет

Примечание: для действительности GNSS требуется базовая линия 2 м для двойной антенны или динамическое выравнивание одной антенны.
