Точность короткозамкнутого витка системы навигации Ins волокна Ins500 высокая

Name: Точность короткозамкнутого витка системы навигации Ins волокна Ins500 высокая
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: INS500
Price: 5,000.00 USD
Availability: InStock

Наименование марки:	Firepower
Номер модели:	INS500
МОК:	1
Условия оплаты:	T/T
Способность к поставкам:	100/month

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

КИТАЙ

Сертификация:

CE ROHS

Наименование продукта:

система навигации

Точность позиционирования:

0.8 нм/ч

Точность заголовка:

0.1°

Точность отношения:

0.03°

Точность скорости:

0.1m/s ((RMS)

Ряд гироскопа:

±400°/с

Ряд акселерометра:

±20г

Упаковывая детали:

sponge+box

Поставка способности:

100/month

Выделить:

Система навигации Ins INS500

Система навигации Ins волокна

Короткозамкнутый виток системы навигации Ins

Описание продукта

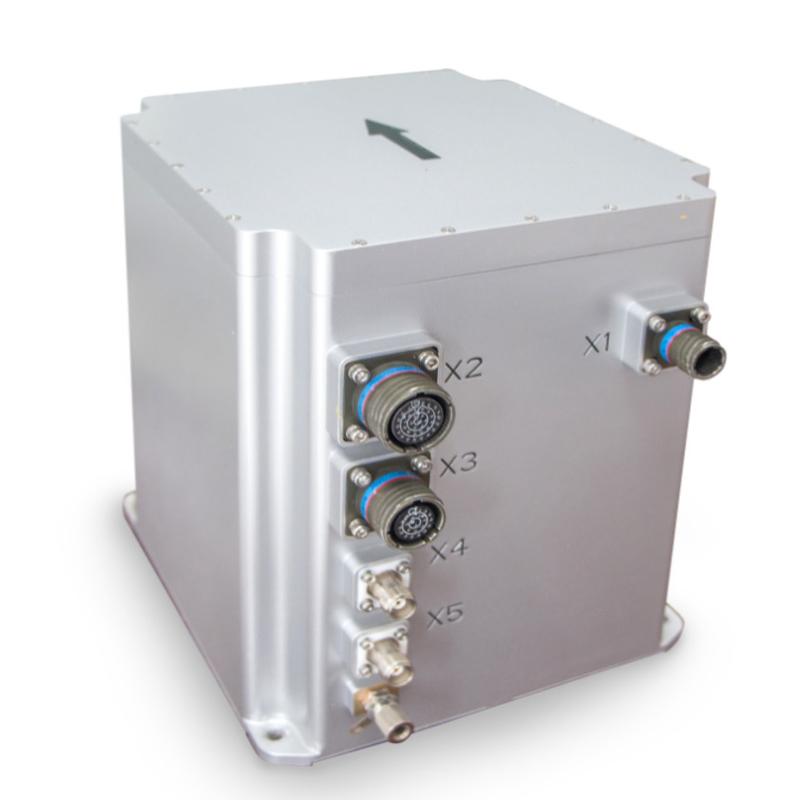

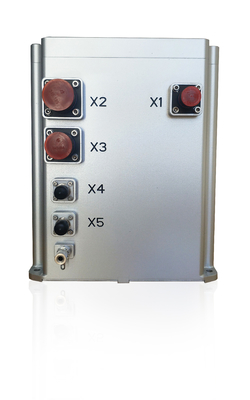

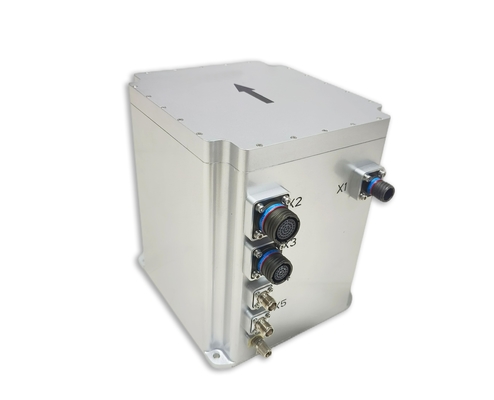

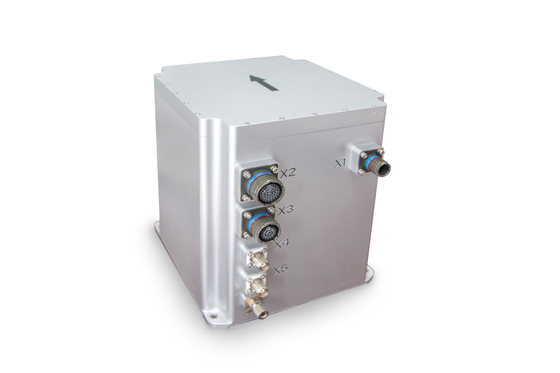

INS500 волоконно-оптическая инерциальная навигационная система замкнутого контура высокой точности

Спецификации продукта

Атрибут	Значение
Название продукта	Навигационная система
Точность позиционирования	0.8 нм/ч
Точность курса	0.1°
Точность ориентации	0.03°
Точность скорости	0.1 м/с (СКЗ)
Диапазон гироскопа	±400°/с
Диапазон акселерометра	±20g

Описание продукта

Волоконно-оптическая интегрированная навигационная система INS500 оснащена волоконно-оптическим гироскопом замкнутого контура высокой точности, акселерометром и высокопроизводительными платами приемников GNSS. Благодаря многосенсорному слиянию и алгоритмам декодирования, она обеспечивает высокоточную навигационную информацию о положении, скорости и ориентации для удовлетворения требований высокоточных измерений и управления.

Основные области применения включают инерциальный/спутниковый интегрированный режим навигации и чистый инерциальный режим. Когда GNSS недействителен, он может войти в чистый инерциальный режим (если слияние GPS никогда не выполнялось после включения питания). После запуска он имеет функцию точного измерения ориентации и может выводить тангаж, крен и курс.

Технические характеристики

Параметры	Условия испытаний	Показатели A0	Показатели B0
Точность позиционирования	GNSS действителен, одиночная точка	1.2 м (СКЗ)	1.2 м (СКЗ)
Точность позиционирования	GNSS действителен, RTK	2 см + 1 ppm (СКЗ)	2 см + 1 ppm (СКЗ)
Удержание позиции (сбой GNSS)		1.5 нм/ч (50% CEP), 5 нм/2 ч (50% CEP)	0.8 нм/ч (CEP), 3.0 нм/3 ч (CEP)
Точность курса	Самостоятельный поиск севера	0.1°×сек (Шир), *Шир:широта (СКЗ), 10 мин	0.06°×сек (Шир), Статическая база 5 мин выравнивание; 0.03°×сек (Шир), Статическая база 5 мин выравнивание; *Шир:широта (СКЗ)
Удержание курса (сбой GNSS)		0.05°/ч (СКЗ), 0.1°/2 ч (СКЗ)	0.02°/ч (СКЗ), 0.05°/3 ч (СКЗ)
Точность ориентации	GNSS действителен	0.03° (СКЗ)	0.01° (СКЗ)
Удержание ориентации (сбой GNSS)		0.02°/ч (СКЗ), 0.06°/2 ч (СКЗ)	0.01°/ч (СКЗ), 0.03°/3 ч (СКЗ)
Точность скорости	GNSS действителен, одиночная точка L1/L2	0.1 м/с (СКЗ)	0.1 м/с (СКЗ)
Сохранение скорости (сбой GNSS)		2 м/с/ч (СКЗ), 5 м/с/2 ч (СКЗ)	0.8 м/с/ч (СКЗ), 3 м/с/3 ч (СКЗ)
Волоконно-оптический гироскоп	Диапазон измерения	±400°/с	±400°/с
Волоконно-оптический гироскоп	Стабильность смещения	≤0.02°/ч	≤0.01°/ч
Кварцевый гибкий акселерометр	Диапазон измерения	±20g	±20g
Кварцевый гибкий акселерометр	Стабильность смещения	≤50 мкг (10 с среднее)	≤20 мкг (10 с среднее)

Интерфейс связи

RS422: 6 способов. Скорость передачи данных варьируется от 9.6 Кбит/с до 921.6 Кбит/с (по умолчанию: 115.2 Кбит/с). Максимальная частота: 1000 Гц (необработанные данные), частота по умолчанию: 200 Гц
RS232: 1 способ. Скорость передачи данных варьируется от 9.6 Кбит/с до 921.6 Кбит/с (по умолчанию: 115.2 Кбит/с). Максимальная частота: 1000 Гц (необработанные данные), частота по умолчанию: 200 Гц

Физические характеристики

Характеристика	Спецификация
Напряжение	24～36 В постоянного тока
Потребляемая мощность	≤30 Вт
Размер	199 мм×180 мм×219.5 мм
Вес	6.5 кг \| ≤7.5 кг (неавиационный) ≤6.5 кг (авиационный опционально)

Экологические спецификации

Параметр	Спецификация
Рабочая температура	-40℃~+60℃
Температура хранения	-45℃~+65℃
Вибрация (с демпфированием)	5~2000 Гц, 6.06 г
Удар (с амортизацией)	30 г, 11 мс

Надежность

Параметр	Спецификация
Срок службы	>15 лет
Время непрерывной работы	>24 ч
